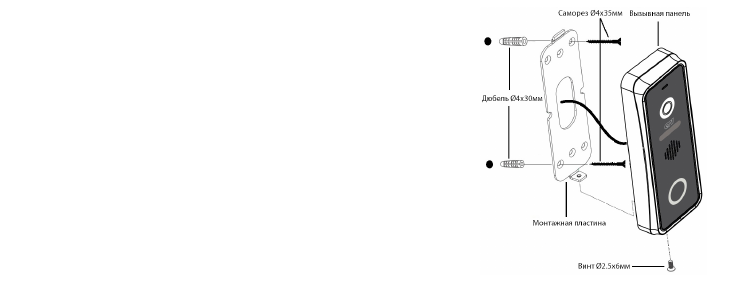

Схема установки панели без использования монтажного уголка:
Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если
он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия по диагонали, используя для этого
монтажную пластину.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажную пластину к стене, пропустив кабели подключения через
отверстие в центре пластины.
5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема
подключения приведена в следующем разделе инструкции.
6. Под центральной частью монтажной пластины организуйте небольшую полость.
Аккуратно уложите излишки кабеля в полость.
7. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в
нижней части панели.
11
Панель крепится на ровной бетонной или гипсовой стене при помощи крепежных
дюбелей и саморезов, входящих в комплект поставки (стр. 6).
