Крок 2: Під’єднання системи

Аби під’єднати систему, ознайомтеся з інформацією на наступних сторінках.
Під’єднуйте шнур живлення змінного струму пристрою до стінної розетки тільки після
того, як усі з’єднання виконано.

Примітка

• У разі підключення іншого компоненту з можливістю регулювання гучності, знизьте гучність інших

компонентів на рівень, який забезпечує відтворення без викривлення звуку.

Штекери шнурів динаміків та кольорові позначки за кольором мають відповідати типу
динаміка. Під’єднайте шнури динаміків таким чином, аби їхній колір співпадав із
кольором гнізд SPEAKERS на пристрої.
Переконайтеся в тому, що шнури динаміків під’єднані до відповідних контактів на
динаміках: шнур динаміка з кольоровою позначкою до

3

, шнур динаміка без кольорової

позначки до

#

. Не затискайте ізоляцію (гумове покриття) шнура динаміка в роз’ємі

динаміка.

Під’єднання шнурів динаміків до пристрою та підсилювача об’ємного звуку

Під’єднуючи до пристрою та підсилювача об’ємного звуку, введіть штекер до клацання.

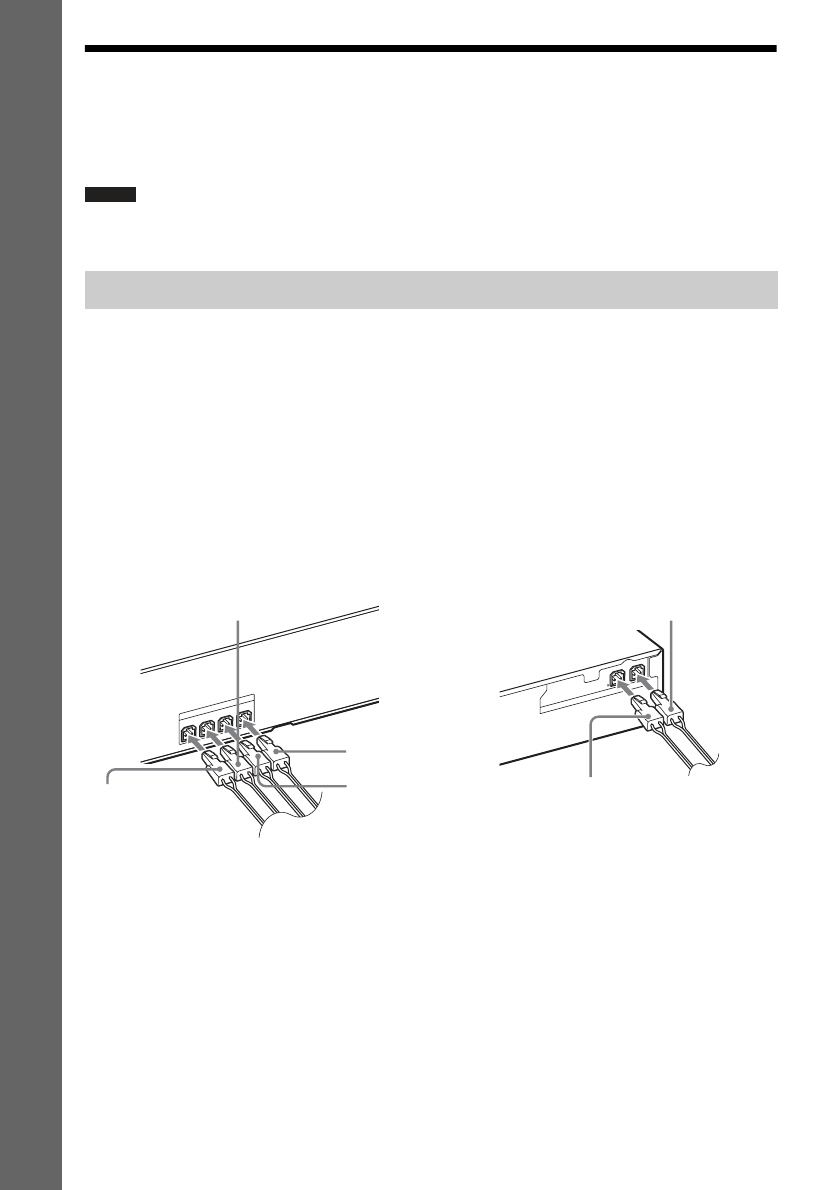

Під’єднання динаміків

SPEAKERS

FRONT R

FRONT L

WOO

FER

CENTER

L

R

SPE

AKE

RS

3-16

IMPE

DANC

E US

E

Зелений
(центральний
динамік)

Ліловий
(сабвуфер)

Білий
(лівий фронтальний динамік
(L))

Червоний
(правий
фронтальний
динамік (R))

Сірий
(правий динамік об’ємного звучання
(R))

Блакитний
(Лівий динамік об’ємного
звучання (L))

Задня панель пристрою

Задня панель підсилювача об’ємного звуку
