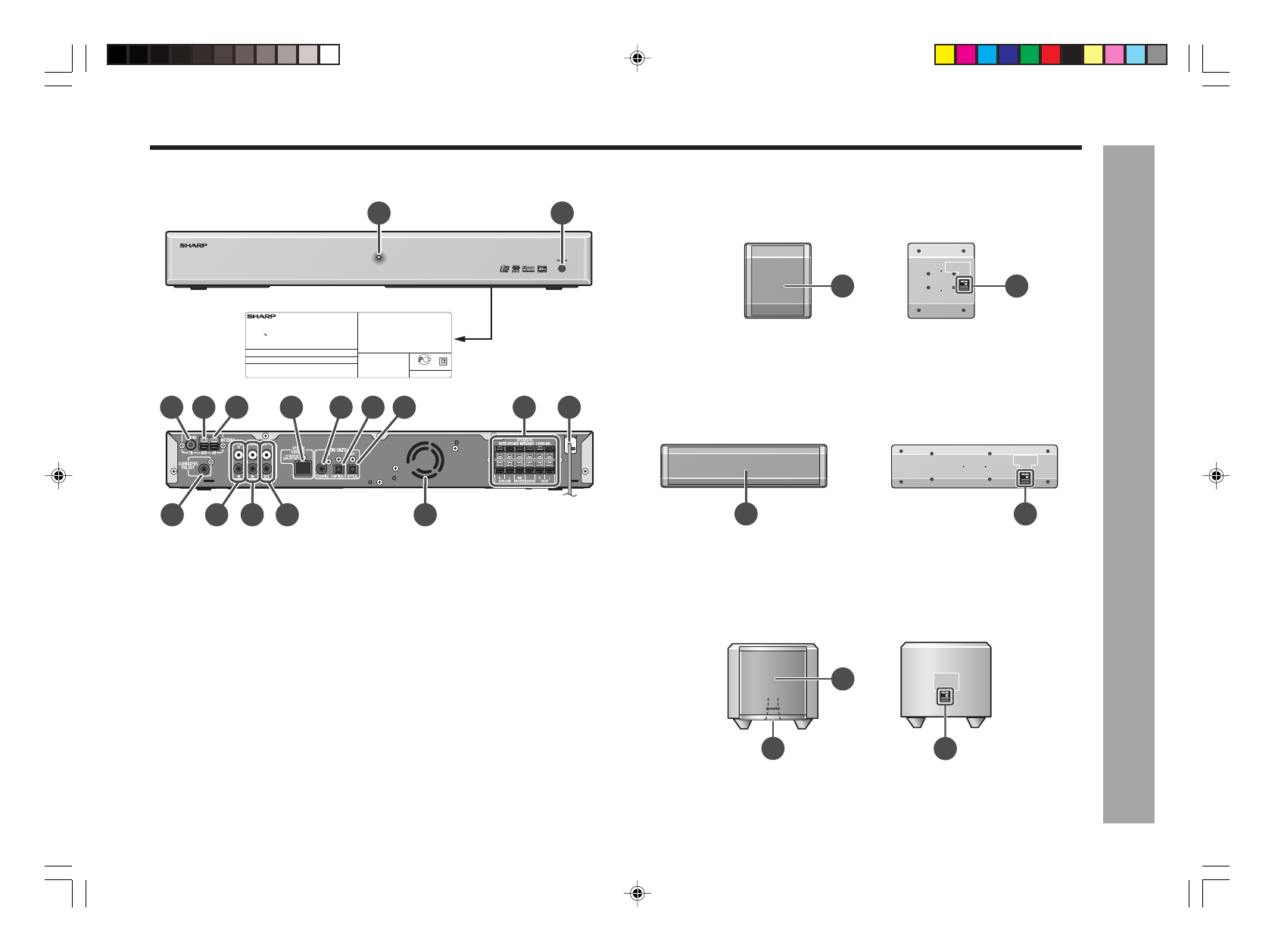

Блок усилителя

Страница для справок

1. Индикатор питания ........................................................................................ 18
2. Гнездо для подключения головных телефонов ..................................... 61
3. Гнездо для подключения ЧМ-антенны 75 Ом .......................................... 14
4. Разъем заземления АМ-антенны ................................................................. 14
5. Разъем подключения АМ-антенны ............................................................. 14
6. Гнездо подсоединения системы (к главному блоку) ............................. 14
7. Гнездо коаксиального цифрового аудиовхода ....................................... 60
8. Гнездо оптического цифрового аудиовхода ............................................ 59
9. Гнездо оптического цифрового аудиовыхода ......................................... 60

10. Разъемы громкоговорителей ...................................................................... 17
11. Провод питания переменного тока ............................................................ 18
12. Гнездо предварительного выхода сабвуфера ......................................... 61

( П о з в о л я е т   п о д к л ю ч а т ь   п р и о б р е т е н н ы й   о т д е л ь н о   с а б в у ф е р   с о
встроенным усилителем.)

13. Гнезда аудиовхода телевизора ................................................................... 59
14. Гнезда аудиовхода видеомагнитофона .................................................... 59
15. Гнезда аудиовыхода видеомагнитофона .................................................. 59
16. Вентилятор охлаждения .............................................................................. 24

(Вид спереди)

(Вид сзади)

2

1

3

4

5

6

7

8

9

12

13 14 15

16

10

11

< Основание блока усилителя >

230V             50Hz               87W
FREQUENCY RANGE: FM 87.5  -  108   MHz


      AM 522   -  1620 kHz

MODEL NO.

SD-AS10HR(S)

1-BIT DIGITAL HOME CINEMA WITH DVD

SERIAL NO.

SHARP CORPORATION

(AMP UNIT)

ME10

䡲

Фронтальные громкоговорители/
громкоговорители окружающего звучания

Страница для справок

1. Громкоговоритель
2. Разъемы громкоговорителей ...................................................................... 17

䡲

Центральный громкоговоритель

Страница для справок

1. Громкоговоритель
2. Разъемы громкоговорителей ...................................................................... 17

䡲

Сабвуфер

Страница для справок

1. Низкочастотный динамик
2. Канал фазоинвертора
3. Разъемы громкоговорителей ...................................................................... 17

2

(Вид спереди)

(Вид сзади)

1

2

1

(Вид спереди)

(Вид сзади)

3

2

1

(Вид спереди)

(Вид сзади)

Общая информация

- Органы управления и индикаторы -
