Подготовка к использованию

- Подсоединение системы -

Подсоединение системы

Перед подсоединением любых компонентов убедитесь, что провод питания переменного тока вынут из сетевой розетки.

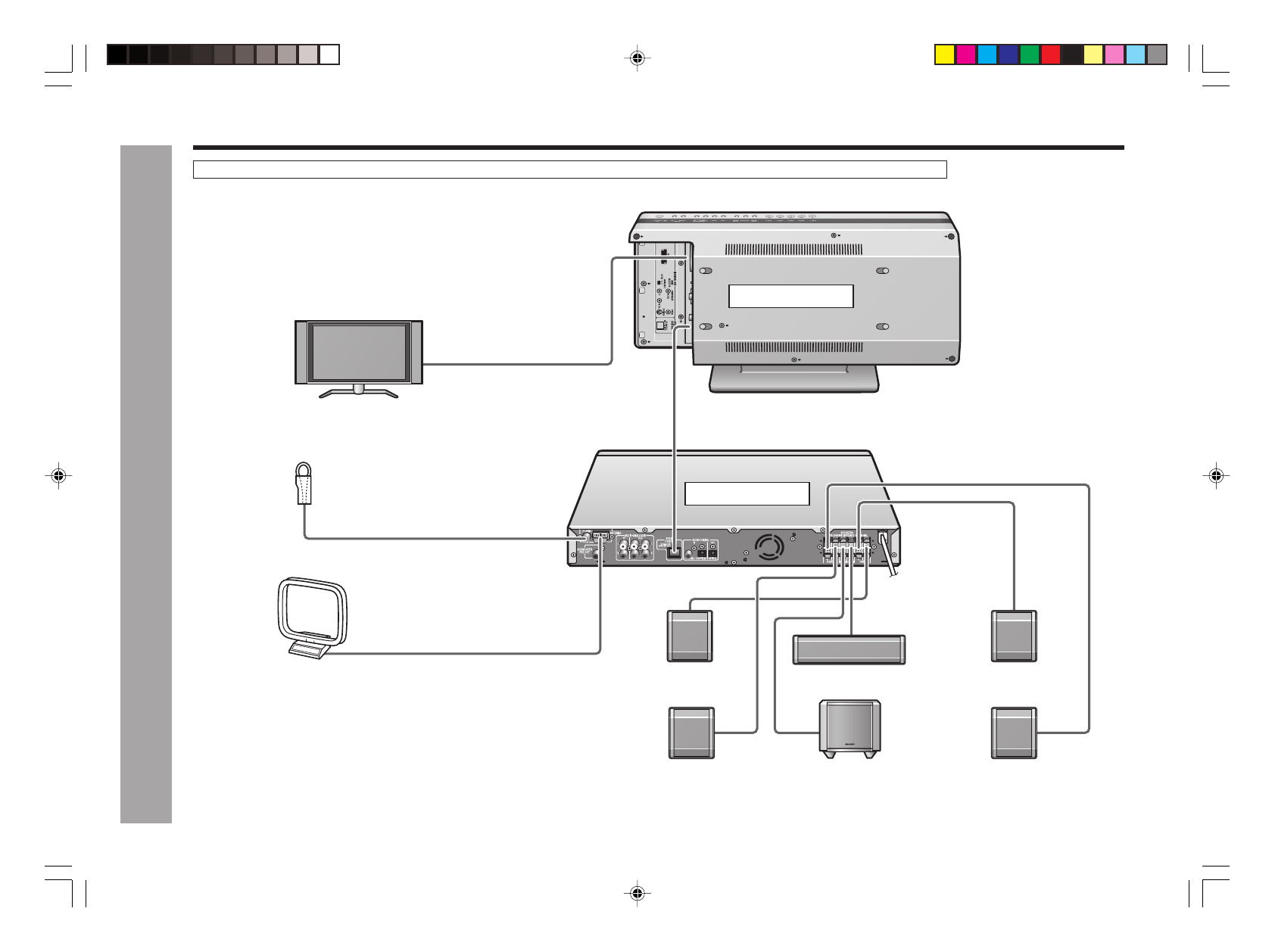

Подсоединение телевизора

 (см. стр. 15, 16)

Соедините телевизор и главный блок с помощью входящего
в комплект кабеля SCART.
Если Ваш телевизор оснащен гнездом входа S-video или
г н е з д а м и   ко м п о н е н т н о го   в и д е о в ход а ,   п р и о б р е т и т е
соответствующий кабель для просмотра изображения более
высокого качества.

Подсоединение антенн

(см. стр. 14)

ЧМ-антенна

Рамочная АМ-антенна

Главный блок

Блок усилителя

Подсоединение соединительного
кабеля системы

(см. стр. 14)

Подсоединение
к сети питания
переменного
тока

(см. стр. 18)

Подсоединение громкоговорителей

(см. стр. 17)

Громкоговоритель

окружающего звучания

(левый)

Сабвуфер

Громкоговоритель

окружающего звучания

(правый)

Фронтальный

громкоговоритель

(правый)

Центральный

громкоговоритель

Фронтальный

громкоговоритель

(левый)

Телевизор
