РАДИОПРИЕМНИК; Главный блок; Органы управления и индикаторы - Sharp SD-AS10HR - Инструкция по эксплуатации - Страница 8

7

SD-AS10H(R)

TINSZA132AWZZ

SD-AS10HR

R

C

L

SW

SR

SL

LFE

L

R

SW

C

RS

S

LS

9

12

13

(Правая сторона)

(Дисплей) Отображение индикаторов зависит от операций.

DVD/CD

РАДИОПРИЕМНИК

11

27

28

29

30

32

31

33

1

2 3 4

5

6

10

9

8

7

14

18

25

26

24

17

20

19

21 22

15

16

23

䡲

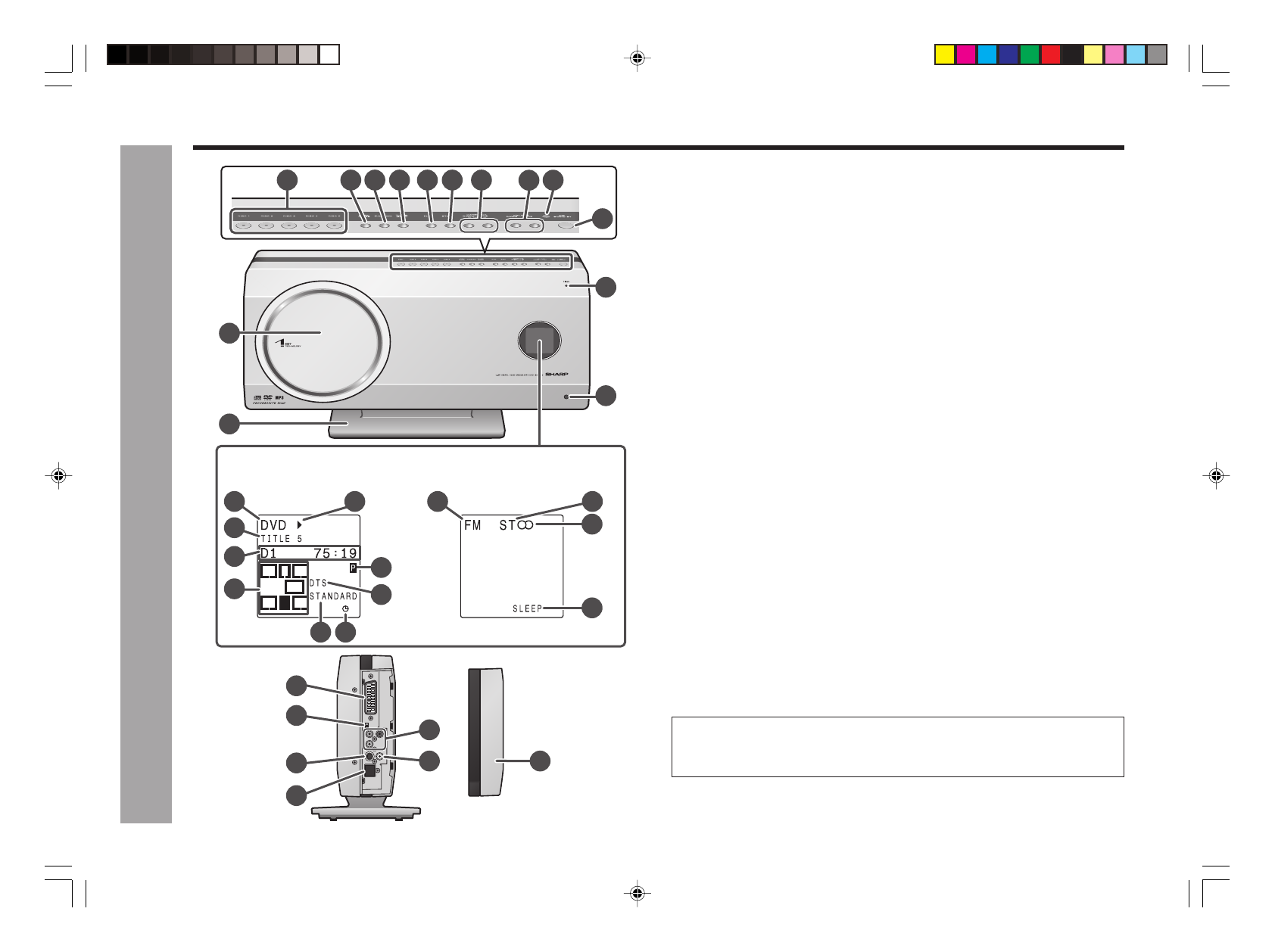

Главный блок

Страница для справок

1. Кнопки выбора номера диска ............................................................... 21, 23
2. Кнопка открывания/закрывания отделения дисков ............................. 21
3. Кнопка функции ............................................................................................. 59
4. Кнопка радиоприемника (диапазона) ........................................................ 37
5. Кнопка воспроизведения ............................................................................. 23
6. Кнопка остановки .................................................................................... 21, 24
7. Кнопки перехода на одну главу (дорожку) вверх или вниз,

поиска и настройки в сторону возрастания или убывания ............ 25, 37

8. Кнопки повышения и понижения громкости ........................................... 19
9. Датчик дистанционного управления ......................................................... 18

10. Кнопка включения/режима ожидания ...................................................... 18
11. Индикатор установки таймера .................................................................... 54
12. Отделение дисков ......................................................................................... 21
13. Стойка главного блока ................................................................................. 12

14. Индикатор функции ....................................................................................... 27
15. Индикатор дорожки, заголовка, главы, общего числа .......................... 27
16. Индикатор времени и наличия диска ........................................................ 27
17. Индикаторы громкоговорителей ................................................................ 45
18. Индикатор операции ..................................................................................... 27
19. Индикатор режима прогрессивной развертки ......................................... 24
20. Индикатор аудиосигнала ............................................................................. 45
21. Индикатор окружающего звучания ............................................................ 27
22. Индикатор таймера ........................................................................................ 55

23. Индикатор радиоприемника (диапазона) .................................................. 37
24. Индикатор режима ЧМ-стерео ..................................................................... 37
25. Индикатор приема ЧМ-стерео ...................................................................... 37
26. Индикатор режима сна ................................................................................. 56

27. Гнездо выхода SCART ................................................................................... 15
28. Переключатель компонентного видеовыхода/выхода SCART ............ 15
29. Гнездо выхода S-video .................................................................................. 15
30. Гнездо подсоединения системы (к блоку усилителя) ........................... 14
31. Гнезда компонентного видеовыхода ........................................................ 16
32. Гнездо видеовыхода ..................................................................................... 15
33. Боковая крышка ...................................................................................... 14, 16

Примечания:

• Обязательно установите стойку главного блока (см. стр. 12).

• Инструкцию по снятию боковой крышки см. на стр. 14.

Органы управления и индикаторы

Общая информация

- Органы управления и индикаторы -
