Подготовка к использованию

- Подключение громкоговорителей -

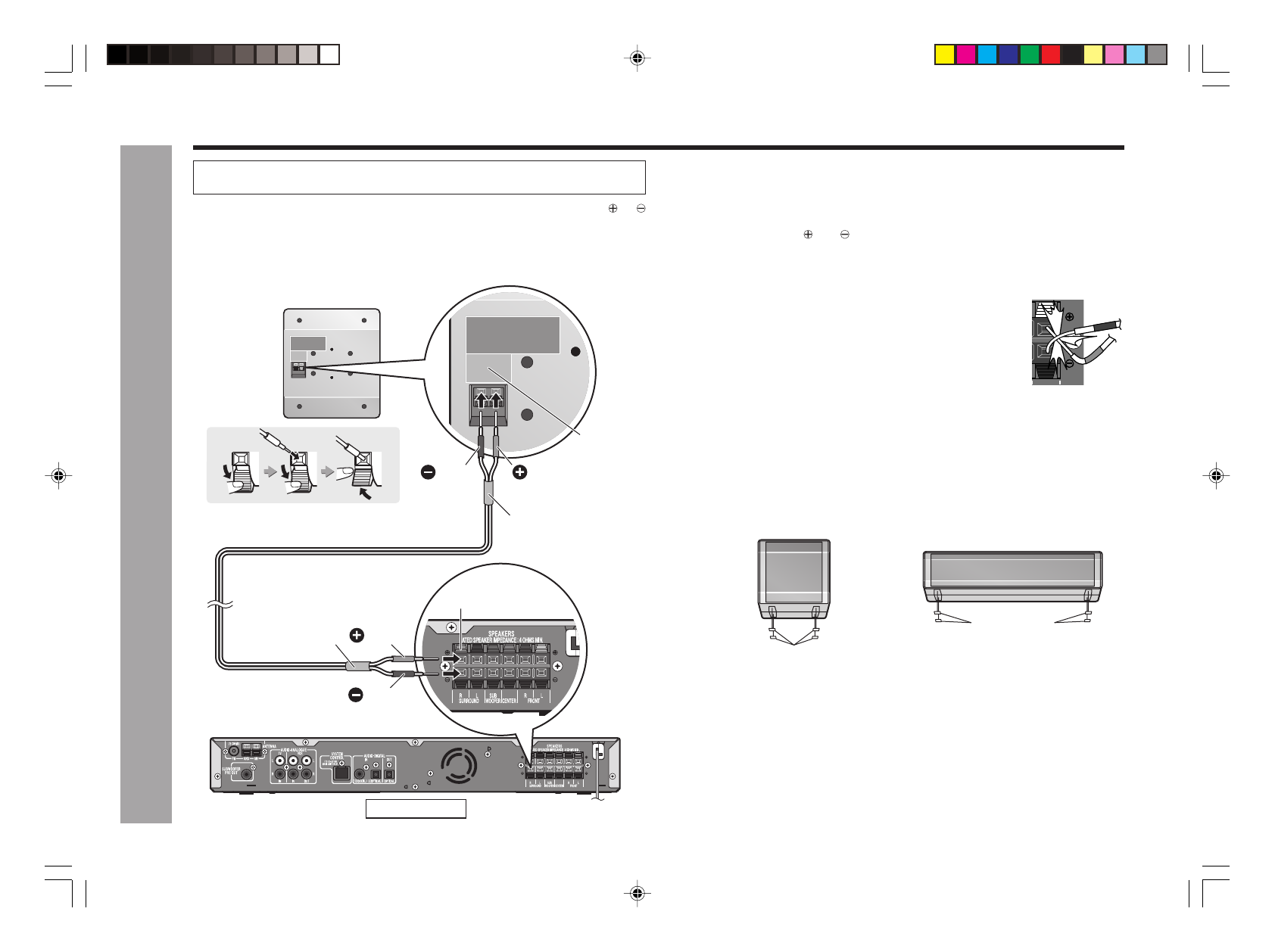

Подключение громкоговорителей

В о   и з б е ж а н и е   с л у ч а й н ы х   ко р о т к и х   з а м ы к а н и й   м е ж д у   р а з ъ е м а м и     и
подсоедините провода сначала к громкоговорителям, а затем к главному блоку.

Соедините громкоговоритель и главный блок в соответствии с цветами.

При подключении громкоговорителей убедитесь, что провод питания
переменного тока отсоединен.

Внимание:

•

Входящие в комплект громкоговорители предназначены только для SD-
AS10HR. Не подсоединяйте эти громкоговорители к другой аппаратуре.
Также не следует подсоединять другие громкоговорители к SD-AS10HR.
Это может привести к неполадкам.

• Н е   п е р е п у та й т е

  и

  и   п ра в ы й   и   л е в ы й   р а з ъ е м ы   п р о в од о в

громкоговорителей. (Правый громкоговоритель находится справа, когда Вы
стоите лицом к аппарату.)

•

Не допускайте контакта оголенных проводов громкоговорителя между
собой.

• Не становитесь и не садитесь на громкоговорители. Вы

можете получить травму.

•

Не замыкайте накоротко провод громкоговорителя.
Е с л и   э т о   п р о и з о ш л о   п р и   в к л ю ч е н н о м   п и т а н и и ,
сработает защитная схема, и аппарат перейдет в
режим ожидания. В этом случае, перед включением
питания убедитесь, что провод громкоговорителя
подсоединен правильно.

• Решетки громкоговорителей не снимаются.
• Не допускайте попадания посторонних предметов в канал фазоинвертора.

Нескользящая прокладка для громкоговорителей:

Прикрепите прокладки к основанию громкоговорителей для предотвращения
скольжения.

Фронтальные громкоговорители/

громкоговорители окружающего звучания

Центральный

громкоговоритель

Нескользящая

прокладка для

громкоговорителей

Нескользящая

прокладка для

громкоговорителей

Блок усилителя

Трубка (серого цвета)

Черный

Красный

2 Подсоедините другой конец к блоку усилителя.

Разъем

громкоговорителя

(серого цвета)

Черный

Красный

Этикетка

(серого

цвета)

1 Подсоедините провода к громкоговорителю

Пример: подсоединение правого громкоговорителя окружающего звучания.

Трубка (серого цвета)

Неверно
