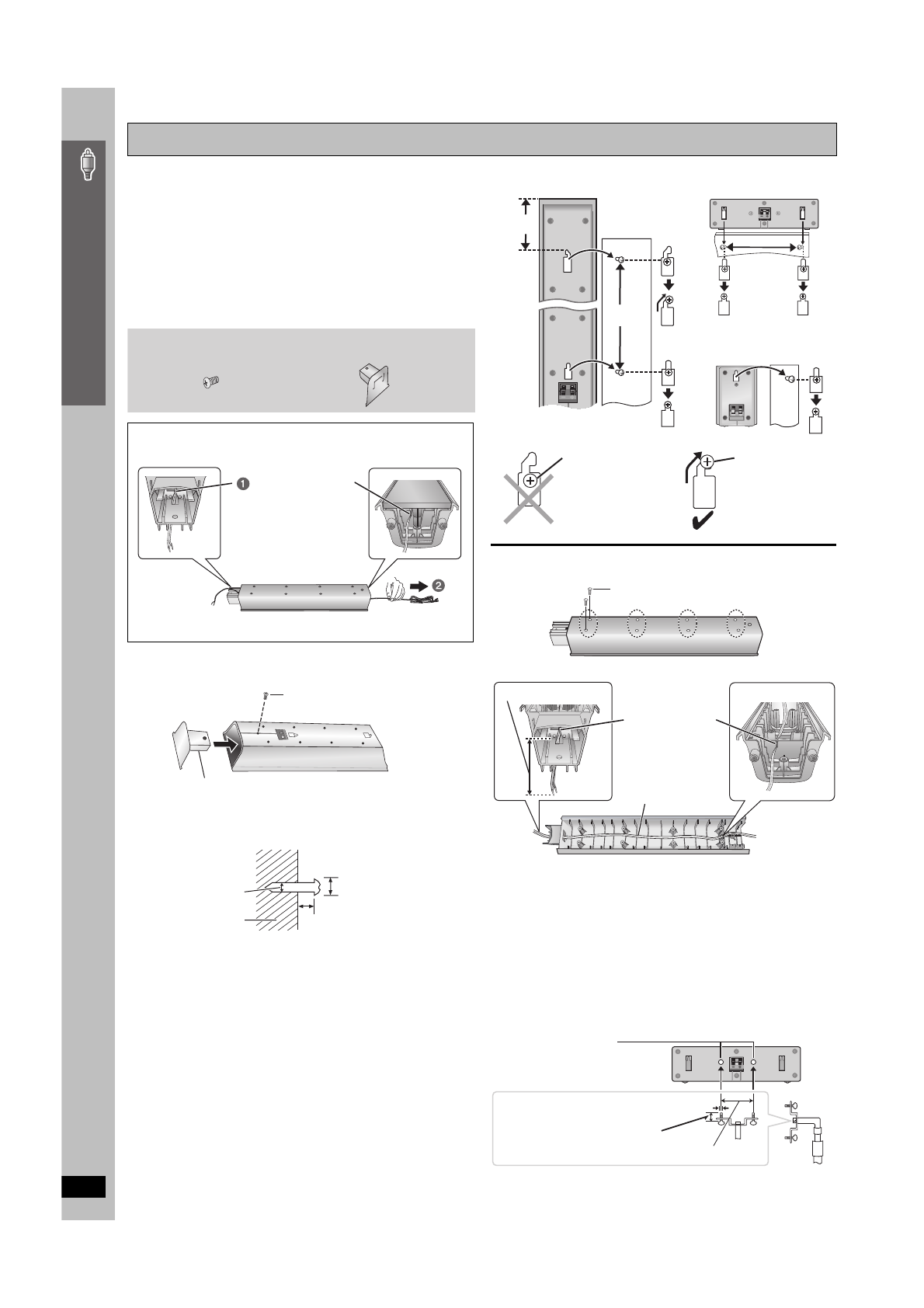

Крепление на стене

Вы можете закрепить все колонки (кроме сабвуфера) на
стенах.

≥

Стены или балки, к которым будут крепиться колонки,
должны выдерживать вес более 10 кг на винт. При
установке колонок на стене обратитесь за консультацией к
квалифицированному строителю. Неправильное крепление
может привести к повреждению стены и колонок.

≥

При установке колонок на стене мы рекомендуем
использовать струну (не прилагается) для предотвращения
падения колонок.

1

Установите заглушку на фронтальной колонке.

2

Заверните винт (не прилагается) в стену.

3

Надежно установите отверстие(-я) колонки на винт(-ы).

Перекрепление кабеля колонки к стойке

1

Выверните восемь винтов из стойки и снимите сетку колонки.

2

Разместите кабель.

3

Закрепите сетку колонки винтами.

∫

Установка стоек колонок

(не прилагаются)

(Кроме фронтальных колонок)

Перед приобретением стоек убедитесь, что они соответствуют этим условиям.
Убедитесь в том, что диаметр и длина винтов, и расстояние
между винтами соответствуют указанным на диаграмме.

≥

Стойки должны выдерживать нагрузку свыше 10 кг.

≥

Стойки должны быть устойчивы, даже если колонки
располагаются высоко.

Варианты установки колонок

Подготовка фронтальных колонок

1

Извлеките кабель колонок из стойки.

2

Подсоедините кабель (

➜

стр. 7).

2 Заглушки

2 Винта

Извлеките кабель
из паза.

1

2

Винт

Надежно затяните.

Заглушка

от

‰

7,5  д о

‰

9,5 мм

о т   5 , 0   д о   7,0 мм

Стена или балка

‰

4,0 мм

В таком положении
колонка может
упасть, если она
будет сдвинута
влево или вправо.

Переместите
колонку так,
чтобы винт
находился в этом
положении.

106 мм

200 мм

Центральная колонка

Колонка звукового
окружения

340 мм

Фронтальная колонка

Например:

Винт

Вставьте кабель
в паз.

Около 15 см

Кабель

Стойка колонки

(не прилагается)

Толщина пластины плюс от
7 мм до 10 мм

Например,

Центральная колонка

5 мм, шаг резьбы 0,8 мм

Отверстия для винтов
по металлу

Для крепления к
стойкам колонок

60 мм
