маршрутный
бортовой
компьютер
ШТАТ
24

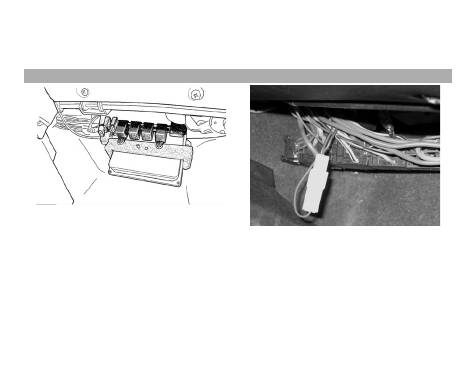

Рис
. 15
Расположение
блока
реле
и
предохранителей
системы
управления
двигателем
(
защитный
кожух
снят
)
Рис
. 16
Подключение
управления
реле
вентилятора
ров
(
за
“
бородой
”)
вправо
к
блоку
реле
,
находящемуся
под
ящиком
для
перчаток
(
под
“
бардачком
”) (
поз
. 5) (
см
.
Рис
.5
).
б
.
Отверните
2
винта
М
5,
удерживающие
контроллер
вместе
с
блоком
реле
на
кронштейне
,
и
снимите
их
.
Поверните
их
,
не
снимая
разъёмов
,
в
салон
,
чтобы
иметь
доступ
к
контактным
колодкам
верхнего
ряда
реле
.
в
.
К
контакту
86
колодки
выключателя
реле
включения
вентилятора
подходит
двойной
красно
-
синий
провод
(
заводской
).
Извлеките
этот
контакт
из
колодки
,
вставьте
на
его
место
контакт
с
красным
проводом
из
жгута
