маршрутный
бортовой
компьютер
ШТАТ
23

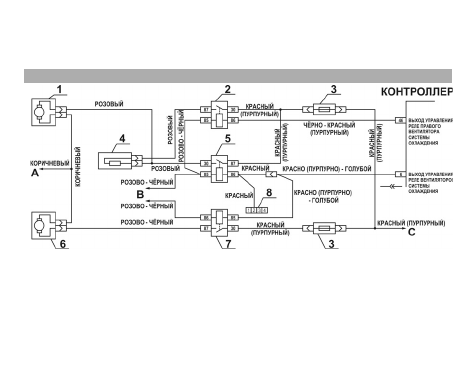

Рис
. 14
Электрическая
цепь
управления
вентиляторов
системы
охлаждения
1 –
правый
электродвигатель
вентилятора
системы
охлаждения
двигателем
; 2 –
дополнительное
реле
; 3 –
предох
-
ранитель
; 4 –
дополнительный
резистор
; 5 –
реле
включения
правого
электро
-
двигателя
; 6 –
левый
электродвига
-
тель
вентилятора
системы
охлаждения
двигателем
; 7 –
реле
включения
левого
электродвигателя
;
А
–
к
клемме
“
–
”
аккумуляторной
батареи
;
В
–
к
главному
реле
;
С
–
к
клемме
“
+
“
аккумуляторной
батареи
; 8 – 4-
х
контактная
колодка
с
красным
проводом
“
РЕЛЕ
ВЕНТИЛЯТОРА
”
из
жгута
БК
(
остальные
провода
от
колодки
из
жгута
БК
не
показаны
).
