маршрутный бортовой компьютер ШТАТ
10
Внимание!
Если на Вашем автомобиле установлен контроллер (например,
BOSCH
MP7.0
), не поддерживающий
управление вентилятором
системы охлаждения по
К-линии, то необходимо
подключить
к
БК
дополнительный
провод
"РЕЛЕ ВЕНТИЛЯТОРА" (см.
Рис.4
). После выполнения
данного
подключения
к
функциям БК добавляется
функция
ТРОПИК
для
контроллера BOSCH MP7.0.
Внимание!
Для
других
контроллеров аппаратное подключение функции
ТРОПИК
не требуется, так как
управление вентилятором
системы
охлаждения
осуществляется по К-линии. При подключении к данным контролерам возможно
немотивированное загорание лампы CHECK ENGINE.
* недоступно для БК “ШТАТ 115 х23-М”

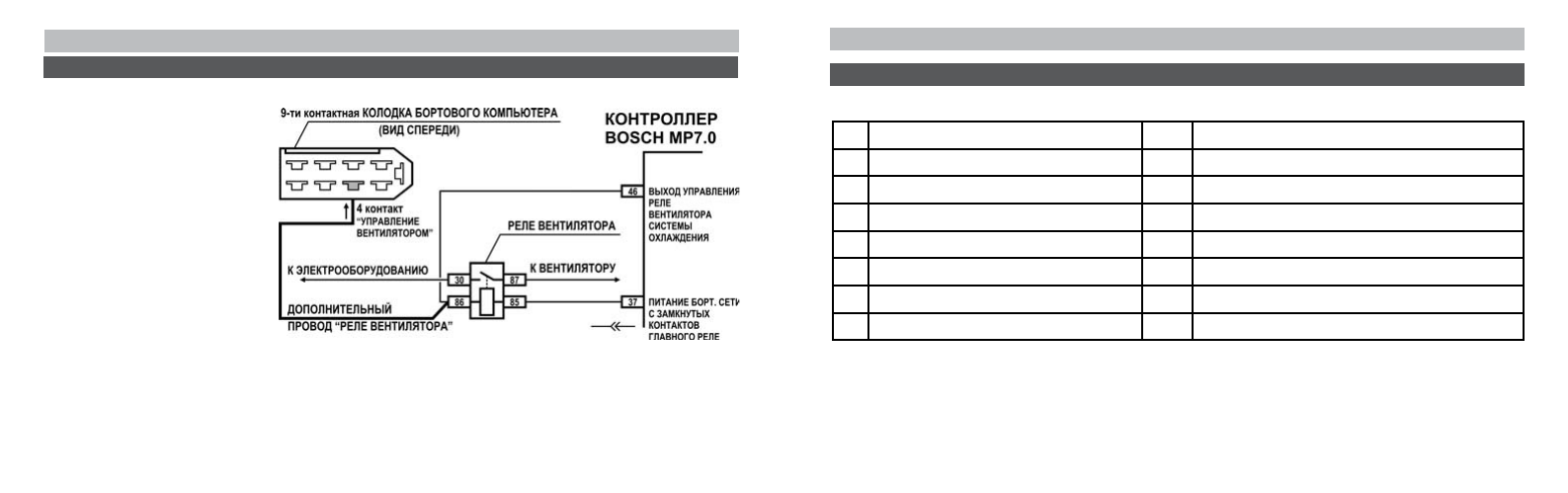

3.1.АппАРАТНоЕ поДКлюЧЕНИЕ фУНКцИИ “ТРопИК” *
рис
. 4
Аппаратное подключение функции “ТРОПИК”
маршрутный бортовой компьютер ШТАТ
11
№ контакта
Назначение
№ контакта
Назначение
1
Сигнал расхода топлива
9
Сигнал с датчика скорости
2
К-линия (линия диагностики)
10
Нет контакта
3
Кл. 15 «Зажигание»
11
Нет контакта
4
Выход УВУ1
12
Сигнал с ГБО
5
Кл.30 «Постоянное +12 В»
13
Выход УВУ2
6
Подсветка
14
Датчик внешней температуры
7
МАССА
15
Датчик внешней температуры
8
Сигнал с датчика уровня топлива
НАзНАЧЕНИЕ КоНТАКТоВ БК
