ШТАТ 115X-42L M - Инструкция по эксплуатации - Страница 4

маршрутный бортовой компьютер ШТАТ

     6

Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием БК.

При возникновении вопросов телефон горячей линии: 8-902-299-41-05

Внимание!

Для  облегчения  установки  БК  на  “высокую  панель”  и  а/м  семейства  Лада  4х4  (“НИВА”)  реко-

мендуем приобрести у дилера или по почте (www.shtat.ru) соответствующий Вашему автомо-

билю установочный комплект: “Установочный комплект ШТАТ 115 на Ниву” или “Установочный

комплект ШТАТ 115 на “высокую панель” а/м ВАЗ 2109”.

ПЕРЕД  НАЧАЛОМ  РАБОТЫ  ОТКЛЮЧИТЕ  КЛЕММУ  “МАССА”  ОТ  АККУМУЛЯТОРНОЙ  БАТА-

РЕИ!

-Извлеките штатную заглушку маршрутного компьютера на панели приборов.

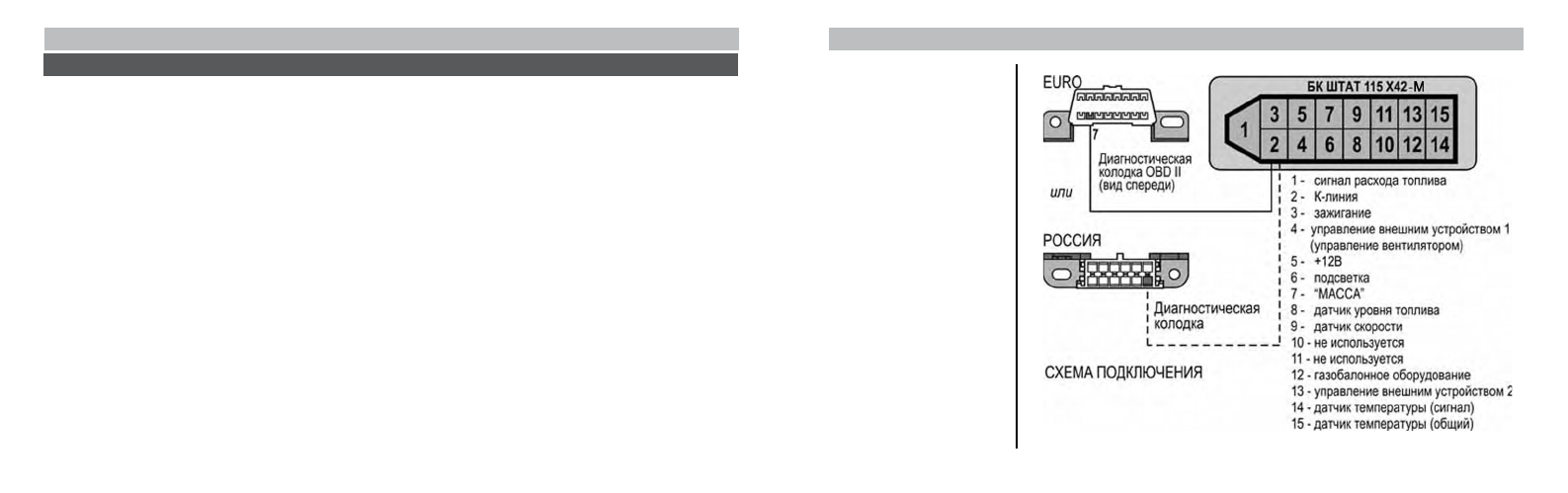

-Подключите  БК  согласно  схеме  подключения  (см.  Рис.1)  к  диагностической  колодке  Вашего

автомобиля через входящий в комплект переходник диагностической линии (диагностическая

колодка находится внизу консоли под декоративной накладкой).

-Подключите колодку БК к штатному разъему маршрутного компьютера.

-Установите датчик температуры. Для этого необходимо:

а. Пропустить провод датчика температуры от места установки БК к левому кронштейну кре-

пления переднего бампера (под капот через резиновый уплотнитель троса спидометра по жгуту

проводов в отверстие передней рамки к левому кронштейну крепления переднего бампера).

б. Открутить гайку крепления бампера.

в. Установить датчик на шпильку (над шайбой), закрутить гайку.

3.  УСТАНоВКА БК

-Подключите  провод

"масса"  к  аккумуля-

тору.

-Включите

зажи-

гание.  На  дисплее

должно

появиться

сообщение  “Счаст-

ливого  пути”,  далее

индикация

группы

“ВРЕМЯ,  БУДИЛЬ-

НИК,  КАЛЕНДАРЬ”

"ТЕМПЕРАТУРА  ЗА

БОРТОМ  "  (в  случае,

если  датчик  темпе-

ратуры  подключен),

прозвучать  привет-

ствие.

-Если на дисплее нет

никаких

надписей

или  надпись  мигает

во время работы

маршрутный бортовой компьютер ШТАТ

     7
