маршрутный бортовой компьютер ШТАТ

     6

- Плазмер включен.

- Внимание, опасный перегрев двигателя!

- Внимание, авария бортовой сети!

Для  отключения  последовательного  воспроизведения  всех  звуковых  сообщений  речевого  синтезатора  при

включенном

ДЕМОРЕжИМЕ

 индикации нажмите кнопку

.

в.

Для выхода из

ДЕМОРЕжИМа

 нажмите любую кнопку БК, кроме кнопки

, или включите зажигание. БК

перейдёт в

СПяЩИй

 режим (см. п.

6.5

), а при включении зажигания БК перейдёт в один из режимов индикации

функций.

6.5 СПЯЩИй РЕЖИМ БК

а.

При выключении зажигания или при выходе из

ДЕМОРЕжИМа

 (см. п.

6.4в

) БК переходит в

СПЯЩИй

 режим:

через  6  секунд  после  включения  режима  индикации  текущего  времени  даты  и  температуры  за  бортом,  или

режима индикации времени стоянки гаснет дисплей и подсветка кнопок БК.

б.

Если во время

СПяЩЕгО

 режима нажать на любую кнопку, то БК перейдёт на 6 секунд в режим индикации

текущего времени даты и температуры за бортом, или в режим индикации времени стоянки.

в.

Для переключения между режимом индикации текущего времени даты и температуры за бортом, и режимом

индикации времени стоянки нажмите на кнопку   или кнопку   .

г.

Для выхода из

СПЯЩЕГО

 режима включите зажигание.

6.6 ИнФОРМАЦИЯ О БК

В  режиме  индикации  текущего  времени  даты  и  температуры  за  бортом  при  последовательном  нажатии  на

кнопку

 на дисплее появляются сообщения:

а.

На верхней строке “СЕРИЙНЫЙ НОМЕР”; на нижней строке - собственно, сам 16-ти значный серийный номер БК.

б.

На верхней строке “ГОРЯЧАЯ ЛИНИЯ”; на нижней строке - номер телефона горячей линии “8 902 299 41 05”.

в.

На  верхней  строке  “ПРОИЗВОДИТЕЛЬ  БК”;  на  нижней  строке  -  адрес  сайта  производителя  в  Интернете

“www.shtat.ru”.

г.

На верхней строке ”Обновление ПО”; на нижней строке - адрес сайта в Интернете, откуда можно скопировать

обновление программного обеспечения БК  “www.romela.ru”.

Нажмите на кнопку

 , при этом БК возвращается в режим индикации  текущего времени и даты.

6.7

В начале поездки включите зажигание, после чего включится подсветка кнопок БК, а на дисплее появится

текстовое  сообщение  -  тип  БК  и  версия  программного  обеспечения,  прозвучит  голосовое  приветствие

*

  и  БК

перейдёт в режим индикации текущего времени даты и температуры за бортом.

6.8

 Выберите желаемую функцию БК из нижеприведённых.

6.9 ОБнуЛЕнИЕ путевых СЧЁТЧИКОВ

В любом из режимов индикации функций БК нажмите и удерживайте кнопку

 более 2 сек. Прозвучит при-

ветствие

*

, на дисплее появится пожелание “Счастливого пути”. При этом обнуляются путевые счётчики: рас-

ход  топлива,  пробег  и  время  поездки,  а  также  их  производные:  средняя  скорость,  средний  расход,  прогноз

пробега на остатке топлива.

6.10. БуДИЛьнИК (включение/выключение будильника)

Например, Вы желаете включить будильник, и установить его на время “7:30”

а.

Нажмите на нажмите на кнопку   или кнопку   в режиме индикации текущего времени, даты и температуры

за бортом

**

 и выберите функцию

 БуДИЛЬНИК

.

б.

Нажмите на кнопку

 и включите будильник.

в.

Установите время включения будильника на

7:30

 (см п.

7.2

).

г.

Нажмите на кнопку

 и перейдите в режим индикации текущего времени даты и температуры за бортом.

Также возможно включение будильника при помощи функции

уСТаНОВКа БуДИЛЬНИКа

(см п.

7.2

).

6.11 ВыКЛюЧЕнИЕ звукового СИГнАЛА БуДИЛьнИКА

Для выключения звукового сигнала будильника нажмите любую кнопку БК.

6.12  нЕ  ВыКЛюЧЕны  ГАБАРИТныЕ  ОГнИ

(предупреждение  о  включенных  габаритных  огнях  при

выключенном зажигании)

Если при выключении зажигания останутся включенными габаритные огни, то прозвучит звуковой сигнал и на

дисплее появится сообщение: “Не выключены габаритные огни”.

*

 Только для БК “ШТАТ 115 х24”

**

Наличие символа   на верхней строке после текущего времени говорит о том, что будильник включен.

маршрутный бортовой компьютер ШТАТ

     11

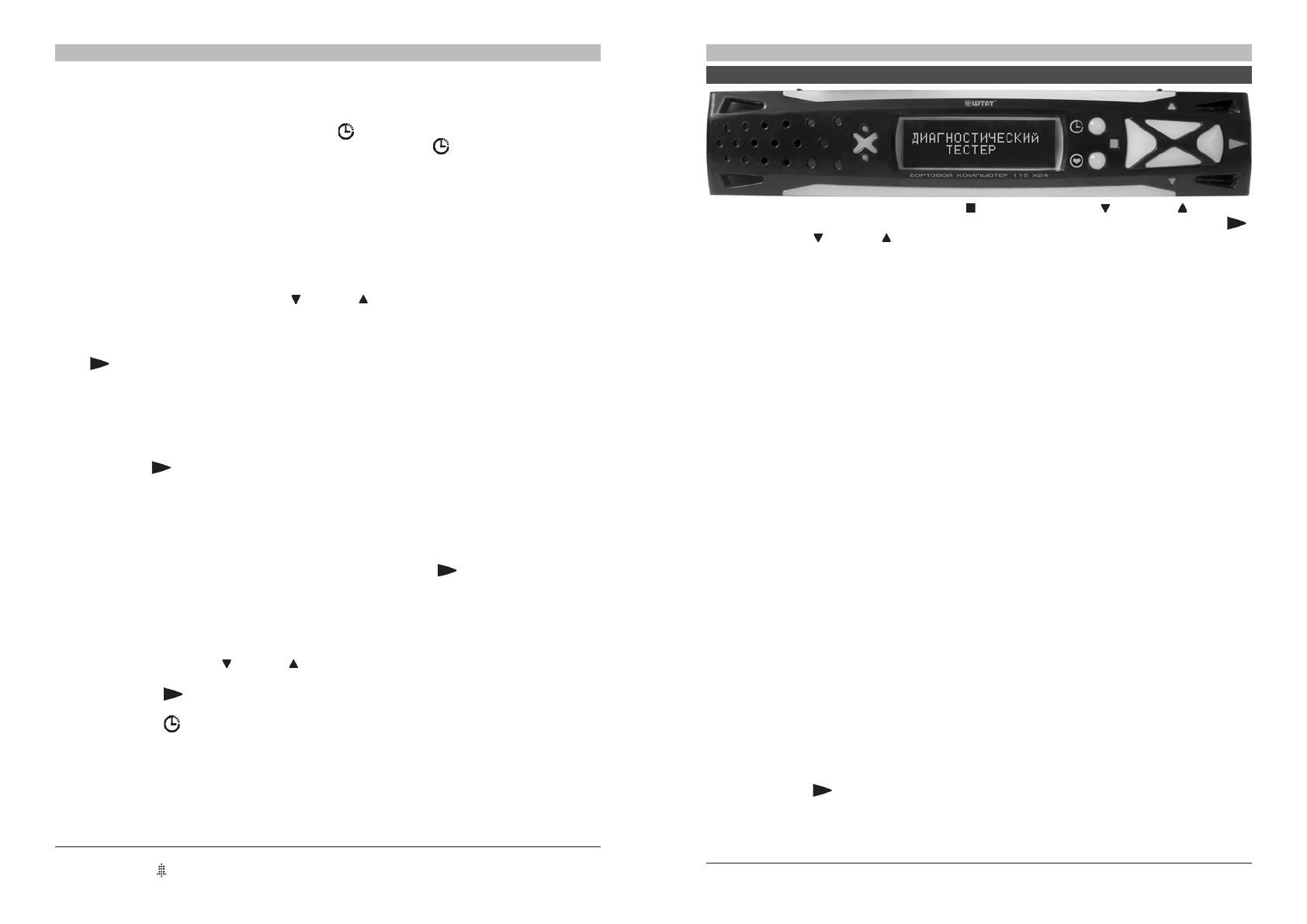

9. ДИАГНОСТИЧЕСКИЙ ТЕСТЕР

Чтобы  войти  в  групповое  меню,  нажмите  кнопку    ,  а      затем  на  кнопкой      или  кнопкой    и  выберите

нужную Вам группу. Далее, чтобы войти в меню функций выбранной Вами группы, нажмите на кнопку

 .

Нажатием на кнопку   или кнопку    выберите необходимую Вам функцию.

9.1 ДРОССЕЛьнАЯ ЗАСЛОнКА

Данный режим позволяет проверить исправность датчика положения дроссельной заслонки (ДПДЗ). Для

этого включите зажигание, не заводя двигатель, плавно нажимайте  на  педаль  акселератора. Показания

БК должны плавно изменяться от 0 до 100. Если показания изменяются скачком - датчик неисправен. Если

при нажатии педали “до упора” они меньше 100, откорректируйте ход педали. Угол открытия дроссельной

заслонки изменяется от 0 до 100%.

9.2 ТАХОМЕТР

Этот режим позволит Вам проконтролировать процесс управления холостым ходом двигателя. При нор-

мальной работе регулятора холостого хода (РХХ) и отсутствии проблем в системах  подачи топлива и

воздуха величина оборотов должна изменяться в пределах не более ±20 об/мин.

9.3 нАПРЯЖЕнИЕ В БОРТСЕТИ

БК постоянно контролирует напряжение в бортовой сети. При работающем двигателе напряжение долж-

но быть 13,5...14,2 В (нормальная работа генератора). Напряжение > 17 В приводит к выкипанию элект-

ролита из АКБ и выходу из строя электроламп, а  при напряжении < 12,5 В не происходит подзарядки АКБ.

При выходе за пределы 10,8...17 вольт при работающем двигателе БК автоматически переходит в режим

аварийной сигнализации (см. п.

12.2

).

9.4 ТЕМПЕРАТуРА ДВИГАТЕЛЯ

БК постоянно контролирует эту температуру. При превышении порога 110°С БК автоматически перехо-

дит в режим аварийной сигнализации (см. п.

12.1

). Дальнейшая эксплуатация автомобиля при такой тем-

пературе может привести к дорогостоящему ремонту.
Так же в БК имеется функция

“ТРОПИК”

 - автоматическое управление вентилятором системы охлажде-

ния при  достижении температуры двигателя, заданной пользователем (см. п.

7.11

).

9.5 ТИП КОнТРОЛЛЕРА (показывает тип контроллера ЭСуД)
9.6 ОЧИСТКА ПАМЯТИ КОнТРОЛЛЕРА (функция “ФОРСАЖ” - сброс памяти обучения контроллера)

Запуск функции

“фОРСаж”

 немедленно приведёт контроллер в состояние первоначальных заводских устано-

вок для бензина с октановым числом не ниже 95, исключая длительный период самообучения (16 ездовых циклов,

предусмотренных программой контроллера без запуска функции

“фОРСаж”

). При этом восстановятся динами-

ка и расход топлива до нормальных значений. Мы рекомендуем включать  данный режим в следующих случаях:

- при снижении мощности двигателя из-за низкокачественного топлива,

- при снижении мощности двигателя после преодоления затяжных подъёмов,

- при повышенном расходе топлива,

- при сбоях контроллера ЭСУД,

- при переходе с питания газом на бензин для автомобилей, оборудованных газобаллонной аппаратурой.

а.

Выберите функцию

 ОчИСТКа ПаМяТИ КОНТРОЛЛЕРа

.

б.

Нажмите на кнопку

 и произведите сброс памяти обучения контроллера, при этом прозвучит приветствие

речевого синтезатора

*

, а на дисплее появится сообщение: на верхней строке “НЕТ СВЯЗИ С”; на нижней строке

“КОНТРОЛЛЕРОМ”.

*

 Только для БК “ШТАТ 115 х24”
