маршрутный бортовой компьютер ШТАТ

     14

12.2

 Аварийный сигнал “АВАРИЯ В БОРТСЕТИ” включается при выходе напряжения бортсети за пределы 10,8...17

вольт при работающем двигателе; при неработающем двигателе этот сигнал заблокирован.

Отключение аварийного сигнализатора “АВАРИЯ В БОРТСЕТИ”  осуществляется нажатием на любую кнопку.

13. СЕРВИСНОЕ МЕНЮ

Сервисное меню предназначено для тонкой настройки БК.

Рекомендовано для подготовленных пользователей.

Для входа в группу

СЕРВИСНОЕ МЕНЮ

 необходимо:

а.

Нажмите кнопку   в режиме индикации текущего времени и даты.

б.

Нажмите на кнопку

 и удерживайте её 3 секунды.

в.

Нажмите на кнопку

 , затем на кнопку   или кнопку   и выберите нужную Вам функцию

СЕРВИСНОгО

МЕНЮ

.

Функции

СЕРВИСНОгО МЕНЮ

•

Версия схемы БК

•

Версия ПО

•

Источник информации о напряжении:

к-линия

 - упрощает подключение,

АЦП

 - повышает точность и помехо-

защищенность БК.

•

Источник  информации  о  расходе  топлива:

к-линия

  -  упрощает  подключение  БК,

сигнал  расхода  топлива

- повышает точность и помехозащищенность БК.

•

Источник  информации  о  скорости:

к-линия

  -  упрощает  подключение  БК,

датчик  скорости

  -  повышает

точность и помехозащищенность БК.

•

Температура внутри БК

•

Термометр:

коррекция термометра: необходима, если БК показывает неверную температуру

•

Сигнал ГБО:

низкий уровень / высокий уровень -

уровень логического сигнала, подаваемого с газобаллонного

оборудования

•

Тест канала УВУ1:

включен / выключен -

тест первого канала управления внешним устройством

•

Тест канала УВУ2:

включен / выключен -

тест второго канала управления внешним устройством

•

Задержка  срабатывания  сигнала  напряжения:  устанавливается  время  срабатывания  аварийного  сигнала

“АВАРИЯ В БОРТСЕТИ”

•

Верхний  порог  сигнала  напряжения:  устанавливается  значение  максимального  напряжения  бортсети  для

срабатывания аварийного сигнала “АВАРИЯ В БОРТСЕТИ”

•

Нижний  порог  сигнала  напряжения:  устанавливается  значение  минимального  напряжения  бортсети  для

срабатывания аварийного сигнала “АВАРИЯ В БОРТСЕТИ”

•

Калибровка ДУТ: коррекция ДУТ необходима, если БК показывает неверный уровень топлива в бензобаке

•

Сброс всех настроек БК

•

Сброс всех данных БК

•

Серийный номер БК

ВНИМАНИЕ!    Более  полную  информацию  по  СЕРВИСНОМУ  МЕНЮ  бортового  компьютера  можно

посмотреть на веб-сайте производителя БК www.shtat.ru

14. СЕРВИСНЫЕ ЦЕНТРЫ

Торговая марка “ШТАТ” постоянно расширяет сеть сервисных центров на территории России. Если у Вас нет

информации  о  сервисном  центре  в  Вашем  городе,  Вы  можете  обратиться  в  магазин,  где  приобрели  нашу

продукцию,  либо  позвонить  в  фирменный  магазин  “ШТАТ”  по  телефону:  (8482)  518446  (отдел  сервисного

обслуживания).

Представительство в Москве:  телефон: 8 601 712 78 27, веб-сайт: www.shtat-msk.com

Напряжение питания, В................................................................................................................................................... 6-18
Средний ток потребления


- при включенных габаритных огнях, мА................................................................................................... 250

- при выключенных габаритных огнях, мА............................................................................................... < 20

Точность хода часов, с/сутки............................................................................................................................................ ± 2
Точность измерения наружной температуры, °С......................................................................................................... ± 1
Диапазон измерения наружной температуры, °С............................................................................................... -40...+50
Коммутируемое напряжение по выходам “4” и “13”,В......................................................................................... U

bat

 + 0,7

Коммутируемый ток по выходам “4” и “13”, А................................................................................................................. < 1
Падение напряжения на выходах “4” и “13”, В............................................................................................................ < 0,5
Рабочая температура, °С........................................................................................................................................ -40...+85
Гарантированная температура индикации, °С..................................................................................................... -20...+70
Выходная мощность звукового сопровождения, Вт........................................................................................................ 1
Частотный диапазон звукового сопровождения, КГц................................................................................................. до 4
Сопротивление датчика температуры при 25 °С, кОм.................................................................................................... 2
Масса, г, не более.............................................................................................................................................................. 210

маршрутный бортовой компьютер ШТАТ

     3

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4. КОМПЛЕКТАЦИЯ

бортовой  компьютер.......................................................  1
датчик температуры........................................................ 1
переходник диагностической линии............................. 1

переходник для колодки OBD 2..................................... 1
руководство......................................................................  1
упаковка............................................................................. 1

- данная версия БК предполагает использование только комплектного датчика температуры фирмы “Philips”.

Внимание! Датчик температуры фирмы “Philips” не взаимозаменяем с датчиками температуры ШТАТ 112, 115

5. УСТАНОВКА БК

Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием БК.

При возникновении вопросов телефон горячей линии: 8-902-299-41-05

Внимание!

Для облегчения установки БК на “высокую панель” и а/м семейства

Лада 4х4

 (“НИВА”) рекомендуем приоб-

рести  у  дилера  или  по  почте  (www.shtat.ru)  соответствующий  Вашему  автомобилю  установочный  ком-

плект:  “Установочный  комплект

ШТАТ 115 на Ниву” или “Установоч-

ный  комплект  ШТАТ  115  на  “высо-

кую панель” а/м ВАЗ 2109”.

ПЕРЕД  нАЧАЛОМ  РАБОТы  ОТ

-

КЛюЧИТЕ  КЛЕММу  “МАССА”  ОТ

АККуМуЛЯТОРнОй БАТАРЕИ!

5.1

Извлеките  штатную  заглушку

маршрутного компьютера на панели

приборов.

5.2

Подключите  БК  согласно  схеме

подключения  (см.

  Рис.1

)  к  диагнос-

тической  колодке  Вашего  автомо-

биля  через  входящий  в  комплект

переходник  диагностической  линии

(диагностическая  колодка  находит-

ся  внизу  консоли  под  декоративной

накладкой).

5.3

Подключите колодку БК к штатно-

му разъему маршрутного компьютера.

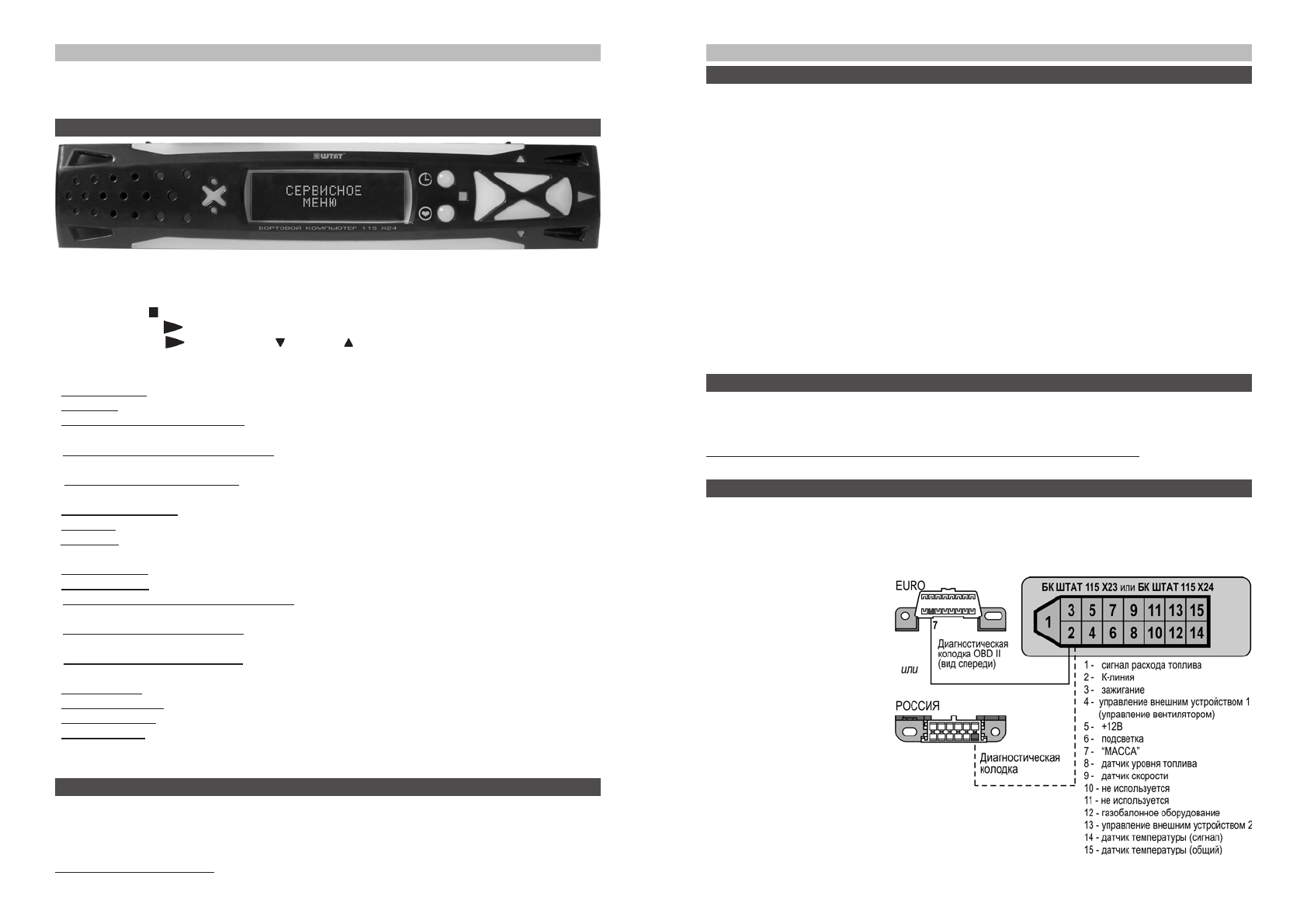

Рис. 1

 Схема подключения
