Бортовой компьютер   «ШТАТ 1118ХDМ»

    2

2. КОМПЛЕКТАЦИЯ

3. УСТАНОВКА БОРТОВОГО КОМПЬЮТЕРА НА АВТОМОБИЛЬ И

 ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА БОРТОВОГО КОМПЬЮТЕРА

Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием БК.

При возникновении вопросов телефон горячей линии: 8-902-299-41-05

3.1

  Установка  и  подключение  БК

к электрической сети автомобиля.

  3.1.1

  Установка  БК  производится

вместо  заглушки  тоннеля  поля.

Извлечь  заглушку  тоннеля  пола

(поз.1, Рис.2). Отверните два винта

крепления  колодки  предохраните-

лей и уложите саму колодку предо-

хранителей  между  двумя  воздухо-

водами  тоннеля  пола.  Отверните

4  винта  крепления  крышки  (поз.2,

Рис.2)  пепельницы  передней  и

снимите  её  для  доступа  к  колодке

выключателя  аварийной  сигнали-

зации.

 3.1.2

 Отсоедините колодку выклю-

чателя  (поз.3,  Рис.2)  аварийной

сигнализации:

  а.

  К  контакту  7  колодки  выключателя  аварийной  сигнализации  подходит  оранжевый  провод  (заводской).  Извлеките  этот

контакт из колодки, вставьте на его место контакт с красно-белым проводом из жгута БК, а вынутый контакт соедините с

одиночным разъемом на красно-белом проводе в жгуте.

 б

. К контакту 10 колодки выключателя аварийной сигнализации подходит красно - чёрный провод (заводской). Извлеките

этот  контакт  из  колодки,  вставьте  на  его  место  контакт  с  красным  проводом  из  жгута  БК,  а  вынутый  контакт  соедините  с

одиночным разъемом на красном проводе в жгуте БК.

 в.

 К контакту 5 колодки выключателя аварийной сигнализации подходит чёрный провод (заводской). Извлеките этот кон-

такт из колодки, вставьте на его место контакт с чёрным проводом из жгута БК, а вынутый контакт соедините с одиночным

разъемом на чёрном проводе в жгуте.

  г.

  К  контакту  8  колодки  выключателя  аварийной  сигнализации  подходит  белый  провод

(заводской).  Извлеките  этот  контакт  из  колодки,  вставьте  на  его  место  контакт  с  белым

проводом  из  жгута  БК,  а  вынутый  контакт  соедините  с  одиночным  разъемом  на  белом

проводе в жгуте.

 д.

 Подключите колодку выключателя аварийной сигнализации и установите его на место.

 е

. Установите на место крышку пепельницы передней.

 3.1.3

 Снимите монтажный блок, но колодки, подходящие к нему, не отсоединять.

За ним, в глубине, находится серая 33-х контактная колодка (поз.1, Рис.4) жгута панели

приборов к жгуту заднему. Соедините розовый провод из жгута БК с розовым проводом

(заводским) (поз.2, Рис.4). Провод подходит к 13-му контакту серой 33-х контактной колод-

ки жгута панели приборов к жгуту заднему.

Бортовой  компьютер.......................................................  1
Жгут  провоодов..................................................................1
Руководство по установке и эксплуатации................... 1

Гарантийный  талон.........................................................  1
Упаковка............................................................................. 1

*

Производитель  оставляет  за  собой  право  на  внесение  изменений  в  конструкцию,  комплектацию  и  программное  обеспечение

изделия с целью улучшения его потребительских качеств

.

Сх

ем

а п

од

кл

юч

ен

ия

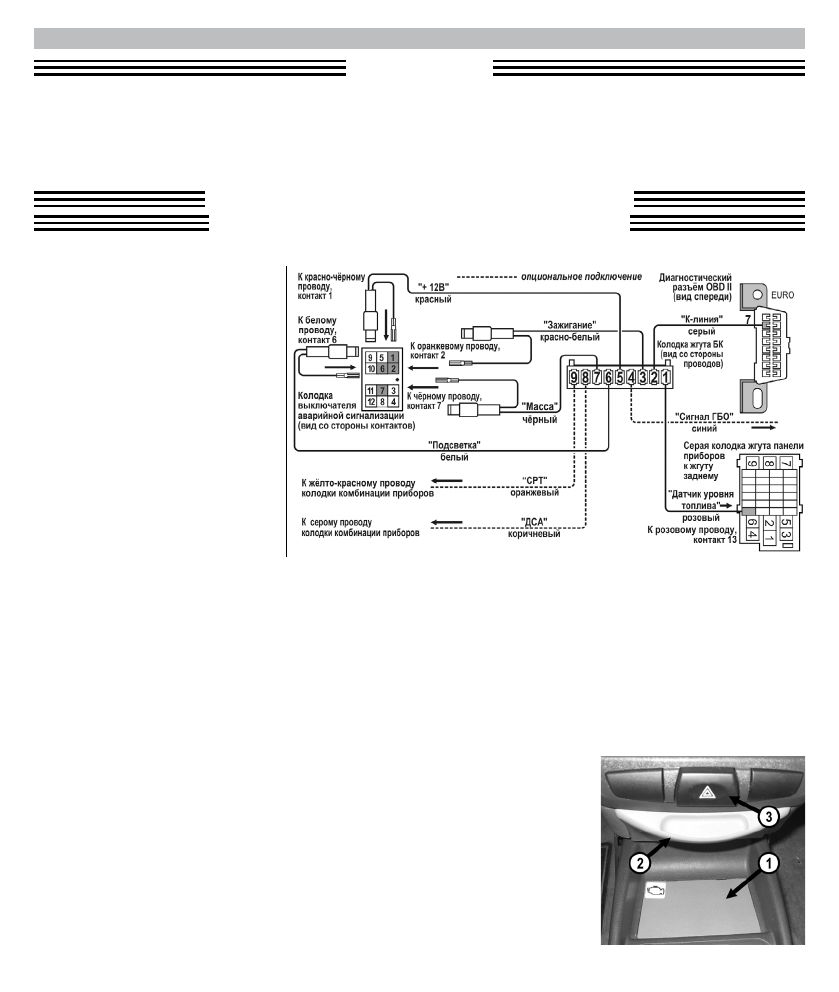

рис.2 Место установки БК

рис 1. Схема подключения
