3.2 Первоначальная настройка БК.

При  первом  подключении  к  бортовой  сети  автомобиля  БК  входит  в  демонстраци-

онный режим, при котором происходит изменение на информации о БК на дисплее.

Внимание!Внимание!  Вы  можете  отключить  переход  в  ДЕМО-РЕЖИМ,

установив  в  пункте  меню  «ДЕМО-РЕЖИМ»,  из  подгруппы  «НАСТРОЙКИ

ПРИ ПОДКЛЮЧЕНИИ», группы «НАСТРОЙКИ И УСТАНОВКИ», значение – «вы-

ключен».

Для выхода из демонстрационного режима нажмите любую кнопку БК.

Включите зажигание, на дисплее БК отобразится надпись

«СЧАСТЛИВОГО ПУТИ!»

и БК перейдет в режим отображения параметров текущей поездки.

Дальнейшая настройка БК осуществляется пользователем в процессе эксплуатации

БК.

Внимание! Для быстрой загрузки заводских установок и сброса накоплен-

ных  данных,  нажмите  и  удерживайте  нажатыми  одновременно  не  менее

3-х секунд до появления звукового сигнала крайние кнопки (    и

 ).

4

. НАЗНАЧЕНИЕ КНОПОК БК

На лицевой панели БК находятся  шесть кнопок: кнопки быстрого доступа и кнопки навигации. Яркость подсветки кнопок

регулируется в группе

«НАСТРОЙКИ И УСТАНОВКИ».

4.1. Работа кнопки   «Ввод».

Кратковременное нажатие

кнопки

   используется для: входа в группу/подгруппу; выхода из режима редактирования с со-

хранением параметра; перехода к следующему этапу редактирования; переключения режима вывода на экран при работе

в мультидисплее и при чтении ошибок.

Длительное нажатие (более 3 секунд)

кнопки

   используется для входа в режим редактирования параметров.

4.2. Работа кнопки   «Выход».

Кратковременное нажатие кнопки   используется для: выхода из группы/подгруппы; выхода из режима редактирования

без сохранения параметра.

Длительное нажатие (более 3 секунд) кнопки   используется для обнуления всех параметров в пунктах групп

«ПАРАМЕ

-

ТРЫ ТЕКУЩЕЙ ПОЕЗДКИ», «ДВИЖЕНИЕ ПО МАРШРУТУ», «МУЛЬТИДИСПЛЕИ».

4.3. Работа кнопок    «Влево» и   «Вправо».

В режиме отображения меню БК.

Нажимая

кнопку

   или

кнопку

  , выберите желаемый пункт меню БК.

В режиме редактирования значения параметра пункта меню БК. Нажатие

кнопки

 /кнопки

   уменьшает/увеличивает

значение параметра на единицу дискретности или перебирает значения из списка.

4.4 Правила навигации (Выбор пункта меню БК)

Прежде чем выбрать определённый пункт меню, изучите

 п.5 «СТРУКТУРА МЕНЮ БК»

 данного руководства.

Войдите в режим меню групп, дважды нажимая кнопку  . Нажимая кнопку   или кнопку  , выберите нужную группу.

Нажмите кнопку   и войдите в группу.

Нажимая кнопку   или кнопку  , выберите желаемый пункт меню.

Если желаемый пункт меню находится в подгруппе, нажимая кнопку   или кнопку  , выберите нужную подгруппу. Нажмите

кнопку   и войдите в подгруппу. Нажимая кнопку   или кнопку   выберите желаемый пункт меню.

4.5

Правила редактирования (Изменение значения параметра пункта меню БК)

Выберите нужный пункт меню БК, используя правила навигации по меню (

п.4.4

 данного Руководства). Нажмите и удер-

живайте кнопку   не менее 3 секунд. Должен прозвучать звуковой сигнал и появиться прерывистая индикация параметра.

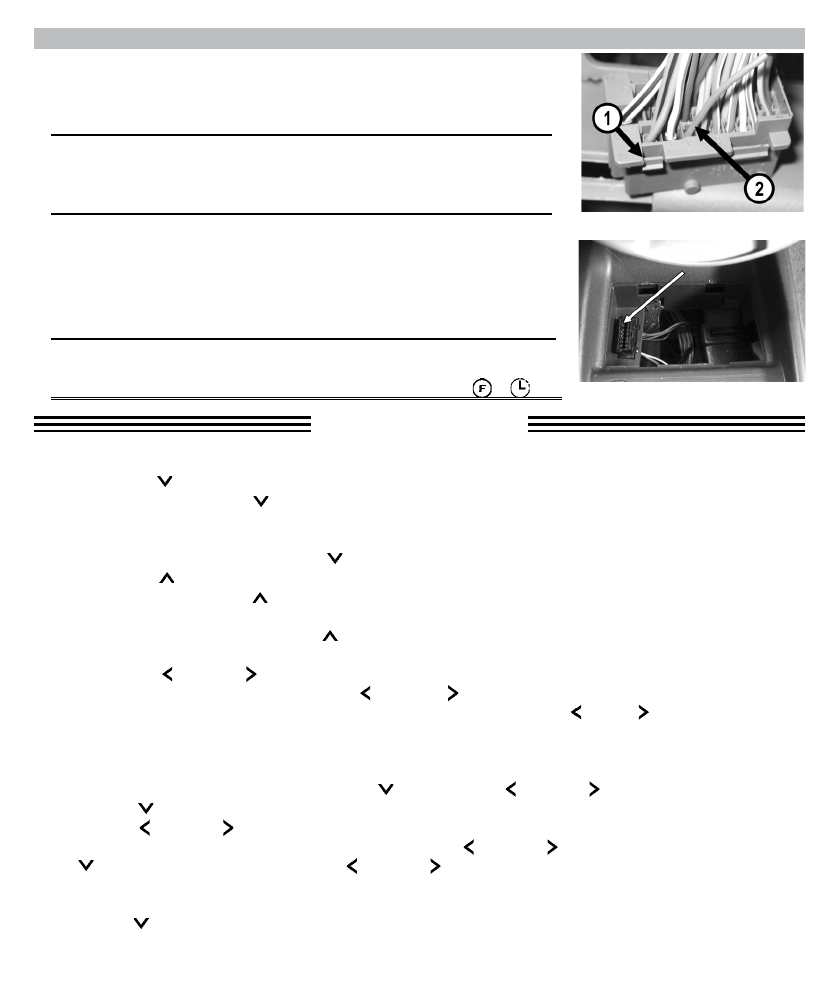

Рис.4 Подключение ДУТ

Рис.5 Колодка диагностики
