Рис. 1 Схема подключения - ШТАТ 1118 Х5 MK RGB (Калина X-5 МК) - Инструкция по эксплуатации - Страница 3

Бортовой компьютер  «ШТАТ 1118 Х5МК RGB»

                    3

13-му контакту серой 33-х контактной колодки жг ута панели приборов к жг уту заднему.

-  Установите  обратно  на  своё  место  монтажный  блок  и  закройте  крышку  блока

предохранителей.

3.1.4

 Подк лючение сигнала расхода топлива (СРТ). Соедините оранжевый провод

из жг ута БК с жёлто-красным проводом колодки комбинации приборов.

3.1.5

  Подк лючение  датчика  скорости  автомобиля  (ДСА).  Соедините  коричневый

провод из жг ута БК с серым проводом колодки комбинации приборов.

3.1.6

  Для  автомобиля  с  установленным  газобаллонным  оборудованием,  провод

«Сигнал  ГБО»,  рекомендуем  подк лючать  одним  из  двух  способов  –  либо  к  управ-

ляющему выводу к лапана жидкой фазы или эмулятора форсунок (на этом выводе

появляется +8...12 Вольт при вк лючении подачи газа), либо к управляющей кнопке

(нужно  найти  в  разъеме  кнопки  провод,  на  котором  появляется  +8...12  вольт  при

вк лючении  газа).  Порог  вк лючения  режима  подсчёта  параметров  при  работе  ав-

томобиля  на  газе  в  БК  составляет  +6  вольт.  Если  напряжение  на  входе  “Сигнал

ГБО”  0...+5  вольт,  то  БК  переходит  в  режим  подсчёта  параметров  при  работе  ав-

томобиля на бензине. Соедините провода с соответствующим проводом в жгуте БК.

3.1.7

Протяните серый провод К-линии из жг ута до диагностической колодки (см.

Рис.5) и подк лючите его к диагностической колодке (см. Рис.1).

-Подк лючить к лемму “масса” к АКБ.

-Подк лючите 9 -контактную колодку жг ута к БК, и убедитесь, что БК вк лючается и

работает без замечаний.

-Установите БК вместо штатной заглушки тоннеля пола.

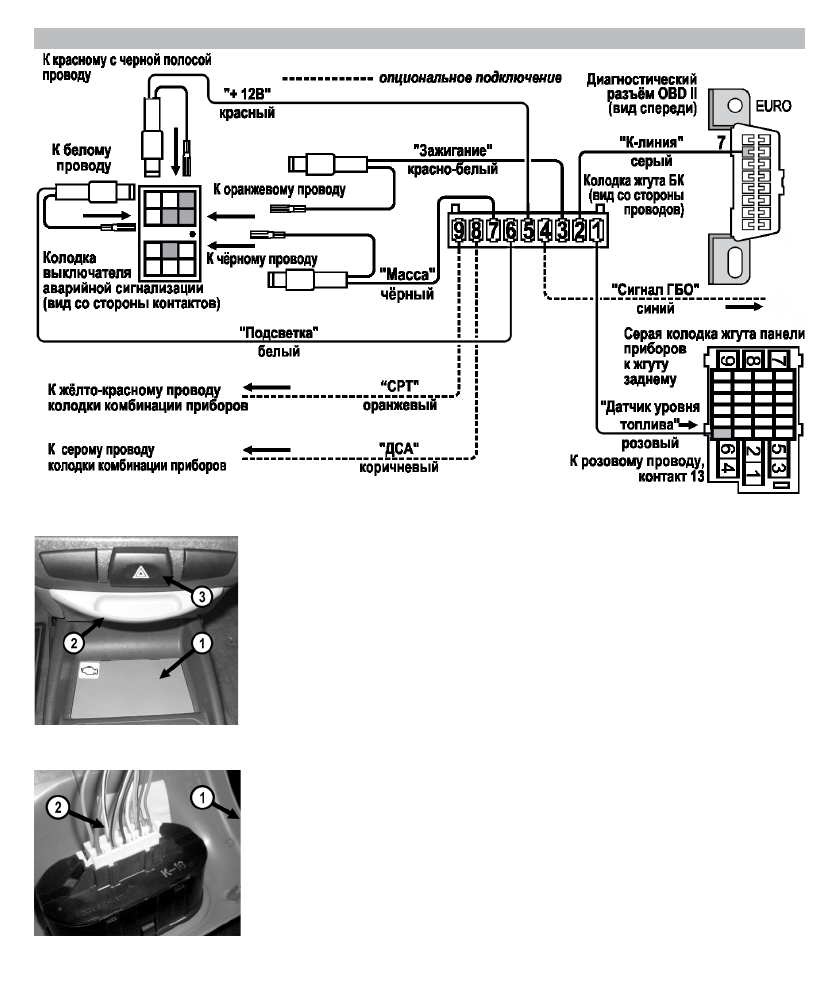

Рис. 1 Схема подключения

Рис.2 Место установки БК

рис. 3 Подключение подсветки
