маршрутный бортовой компьютер ШТАТ







     10

7.7 ПОДСЧЁТ ТОПЛИВА (коррекция точности подсчёта расхода топлива в процентах)

а.

Выберите функцию

 ПОДСчёТ ТОПлИВА

.

б.

 Установите нужное значение коррекции, диапазон +/- 50%, в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

7.8 ПОДСЧЁТ ПРОБЕГА (коррекция точности подсчёта пробега в процентах)

а.

Выберите функцию

 ПОДСчёТ ПРОБЕгА

.

б.

 Установите нужное значение коррекции, диапазон +/- 50%, в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

7.9 УРОВЕНЬ ТОПЛИВА (выбор способа измерения уровня топлива в бензобаке)

Уровень топлива в бензобаке БК измеряет, используя штатный датчик уровня топлива (ДУТ) в автомобиле.

Для  данного  способа  измерения  уровня  топлива  в  бензобаке  необходимо  выбрать  соответствующую

панель приборов Вашего автомобиля: “Панель VDO/Курск”, “Владимир” или “Рассчитанный”.

Внимание! При выборе параметра “Рассчитанный” уровень топлива в бензобаке БК измеряет, используя

рассчитанное  по  своей  программе  значение.  Так  же  при  каждой  заправке  бензобака  необходимо  вручную

вводить количество залитого топлива

(см. п.

8.1

).  При этом ДУТ может быть не подключен к БК.

а.

Выберите функцию

 уРОВЕНЬ ТОПлИВА

.

б.

 Последовательно нажимая на кнопку   , установите нужный способ измерения уровня топлива в бензобаке.

в.

Нажмите на кнопку   , тем самым подтвердив Ваш выбор.

7.10  УПРАВЛЕНИЕ  ВЕНТИЛЯТОРОМ  (Функция  “ТРОПИк”  -  автоматическое  управление  вентилятором

системы охлаждения при  достижении температуры двигателя, заданной пользователем)

При высокой температуре наружного воздуха или низком качестве охлаждающей жидкости возможно её

закипание. В контроллере электронной системы управления двигателем (ЭСУД) порог включения венти-

лятора системы охлаждения выбран 101°С или даже 105°С. Как показывает практика, иногда это значение

неоправданно завышено. БК может управлять вентилятором, причем порог включения можно изменять, а

порог выключения всегда на 4°С меньше.

По умолчанию функция “ТРОПИК” отключена.

Внимание!

Для автомобилей с контроллером системы управления двигателем BOSCH MP7.0 выполните

аппаратное подключение функции

ТРОПИК

(см п.

5.3

).

а.

Выберите функцию

 уПРАВлЕНИЕ ВЕНТИляТОРОМ

.

б.

Установите  нужное  значение  температуры  включения    вентилятора  в  градусах  Цельсия,  в  режиме

КОРРЕКЦИИ

 (см п.

6.3

).

Установка порога температуры включения  вентилятора возможно в пределах 90...105°С.

Режим

ДЕНЬ/НОЧЬ

БК  имеет  два  состояния  настройки  уровня  яркости  дисплея,  подсветки  кнопок  и  яркости  фона  БК.

Первое  состояние  -  при  выключенных  габаритных  огнях  автомобиля  (режим

ДЕНЬ

),  второе  состояние

- при включенных габаритных огнях (режим

НОчЬ

). Рекомендуется настроить режим

ДЕНЬ

 при дневном

освещении, а режим

НОчЬ

 - при ночном освещении.



7.11 ЯРкОСТЬ ДИСПЛЕЯ (регулировка яркость дисплея Бк)

БК имеет восемь ступеней изменения яркости дисплея.

а.

Выберите функцию

 яРКОСТЬ ДИСПлЕя

.

б.

Установите нужную ступень яркости дисплея в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

7.12 ПОДСВЕТкА кНОПОк (регулировка подсветки кнопок Бк)

БК имеет две ступени изменения подсветки кнопок.

а.

Выберите функцию

 ПОДСВЕТКА КНОПОК

.

б.

Установите нужную ступень подсветки кнопок в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

7.13 кОНТРАСТ ДИСПЛЕЯ* (регулировка контраста дисплея Бк)

БК имеет двенадцать ступеней изменения контраста дисплея.

а.

Выберите функцию

 КОНТРАСТ ДИСПлЕя

.

б.

Установите нужную ступень контраста дисплея в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

7.14 ЦВЕТ ДИСПЛЕЯ (изменение цвета дисплея Бк, доступно только для Бк с RGB-дисплеем)

БК имеет четырнадцать ступеней изменения цвета дисплея.

а.

Выберите функцию

 ЦВЕТ ДИСПлЕя

.

б.

Установите нужный цвет дисплея в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

*

 Недоступно для БК “ШТАТ 110 х5 МАТРИКС”

маршрутный бортовой компьютер ШТАТ







     7

управление  вентилятором  системы

охлаждения по К-линии, то необходимо

подключить  к  БК  дополнительный

провод

"РЕЛЕ

ВЕНТИЛЯТОРА"

(см.

  Рис.6

).  После  выполнения

данного  подключения  к  функциям  БК

добавляется  функция

ТРОПИК

  для

контроллера BOSCH MP7.0 (см п.

7.10

).

Проверку правильности подключения

возможно  произвести  с  помощью

функции  ТЕСТ  КАНАЛА  УВУ1  или

функции  ТЕСТ  КАНАЛА  УВУ2  (см.

раздел  13).  При  активации  данной

функции должен включиться вентилятор системы охлаждения.

Внимание!

  Для  других  контроллеров  аппаратное  подключение  функции

ТРОПИК

  не  требуется,  так  как

управление  вентилятором  системы  охлаждения  осуществляется  по  К-линии.  При  подключении  к  данным

контролерам возможно немотивированное загорание лампы CHECK ENGINE.

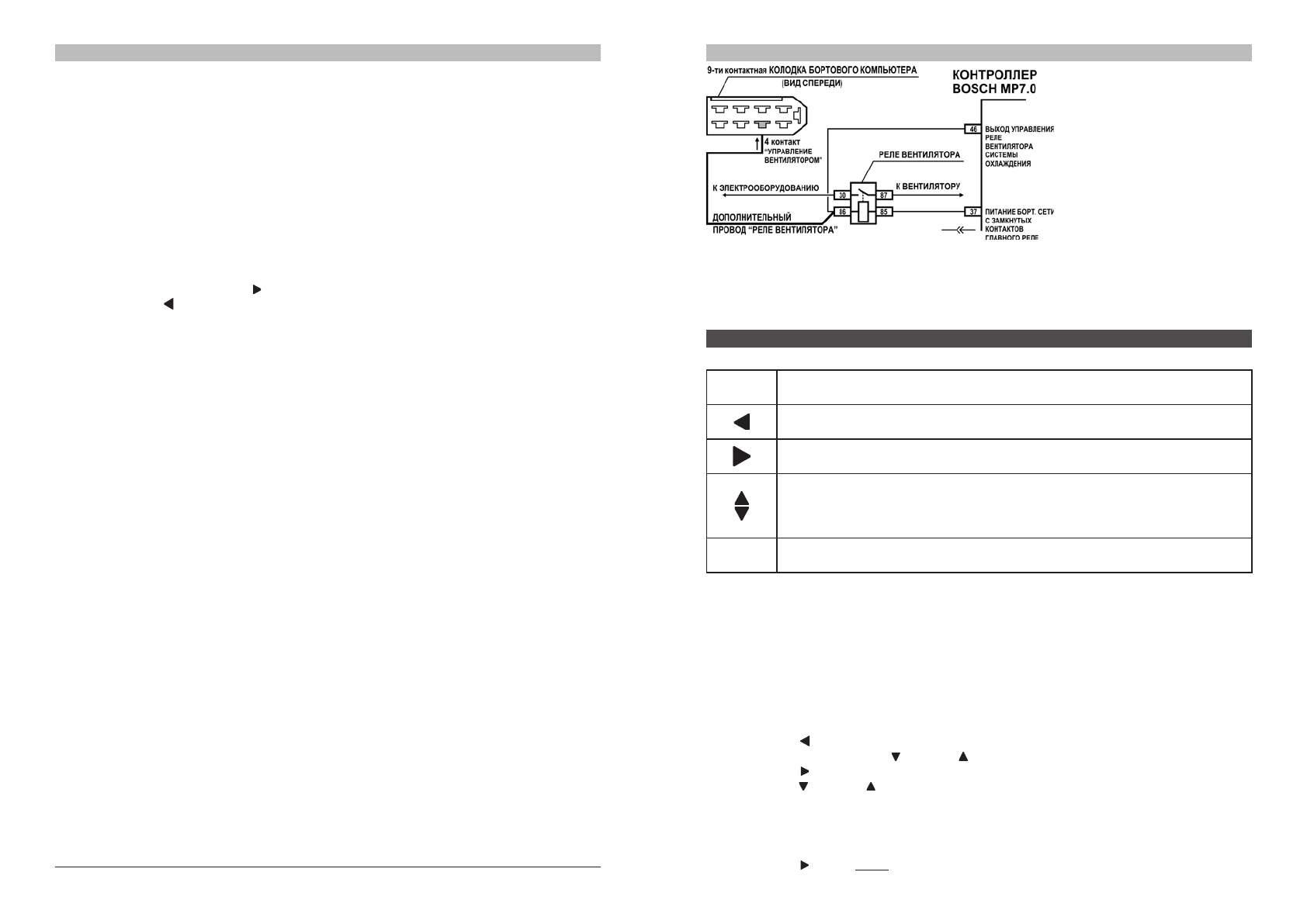

Рис. 6

Аппаратное подключение функции “ТРОПИК”

6. ПОРЯДОК РАБОТЫ С БК

Крайняя

левая

- ПЕРЕКЛЮЧЕНИЕ В РЕЖИМ ИНДИКАЦИИ “ВРЕМЯ, БУДИЛЬНИК, КАЛЕНДАРЬ”,

- ВОЗВРАТ К ПАРАМЕТРУ, демонстрируемому перед текущим
- ВХОД В ГРУППОВОЕ МЕНЮ

- ПОДТВЕРЖДЕНИЕ ВЫБОРА
- ВЫЗОВ КОРРЕКЦИИ

- ВХОД В МЕНЮ ФУНКЦИЙ
- ПЕРЕБОР  ГРУПП

- ПЕРЕБОР ФУНКЦИЙ

- ИЗМЕНЕНИЕ ПАРАМЕТРА КОРРЕКЦИИ

- ВРЕМЯ СТОЯНКИ (индицируется только при выключенном зажигании)

Крайняя

правая

- ПРОГРАММИРОВАНИЕ И ПРОСМОТР “ЛЮБИМОЙ ФУНКЦИИ”

ВНИМАНИЕ!  1.  При  нажатии  на  крайнюю  левую  кнопку    при  индикации  любого  параметра,  БК  переходит

в режим индикации даты и времени.  2. При нажатии на крайнюю левую кнопку в режиме индикации даты

и  текущего  времени  БК  переходит  в  режим  индикации,  предшествовавший  режиму  индикации  даты  и

текущего времени суток.

6.1 НАЗНАЧЕНИЕ кНОПОк

Функции  БК  составляют  несколько  групп:

НАСТРОйКИ  И  уСТАНОВКИ

,

  МАРшРуТНый  КОМПЬЮТЕР

,



ДАгНОСТИчЕСКИй ТЕСТЕР

,

 ТЕХНИчЕСКОЕ ОБСлужИВАНИЕ

и

 СЕРВИСНОЕ МЕНЮ

. Данные группы нахо

-

дятся в своём меню, которое далее будем называть “групповое меню”. Соответсвенно, каждая группа функций

имеет своё меню, которое далее будем называть “меню функций”.

6.2 ВыБОР функции Бк

Например, Вы желаете выбрать режим индикации функции

МулЬТИДИСПлЕй гОРОД

. Для этого:

а.

Нажмите кнопку   и войдите в групповое меню.

б.

Последовательно нажимая кнопку   или кнопку   , выберите

группу МАРшРуТНый КОМПЬЮТЕР

.

в.

Нажмите кнопку   и войдите в меню функций

группы МАРшРуТНый КОМПЬЮТЕР

.

г.

Нажимая кнопку   или кнопку   , выберите

функцию МулЬТИДИСПлЕй гОРОД.

6.3 кОРРЕкЦИЯ функции или параметра Бк

Часть  функций  и  параметров  БК  имеет  режим  КОРРЕКЦИИ.  Например,  Вы  желаете  изменить  текущий

день недели  с пятницы на субботу.

 Для этого:

а.

Выберите

функцию уСТАНОВКА ДНя НЕДЕлИ

(см. п.

6.2

).

б.

Нажмите кнопку   . Начнет мигать корректируемый

параметр

 (т.е.”пятница”).
