     14

Нижняя строка

- температура охлаждающей жидкости (в градусах Цельсия)

- положение регулятора холостого хода (кол-во шагов)

- массовый расход воздуха (кг/час)

9.10 ПОЛОЖЕНИЕ РХХ (положение регулятора холотого хода)

Измеряется в шагах.

9.11 РАСХОД ВОЗДУХА (массовый расход воздуха)

Измеряется в кг/ч.

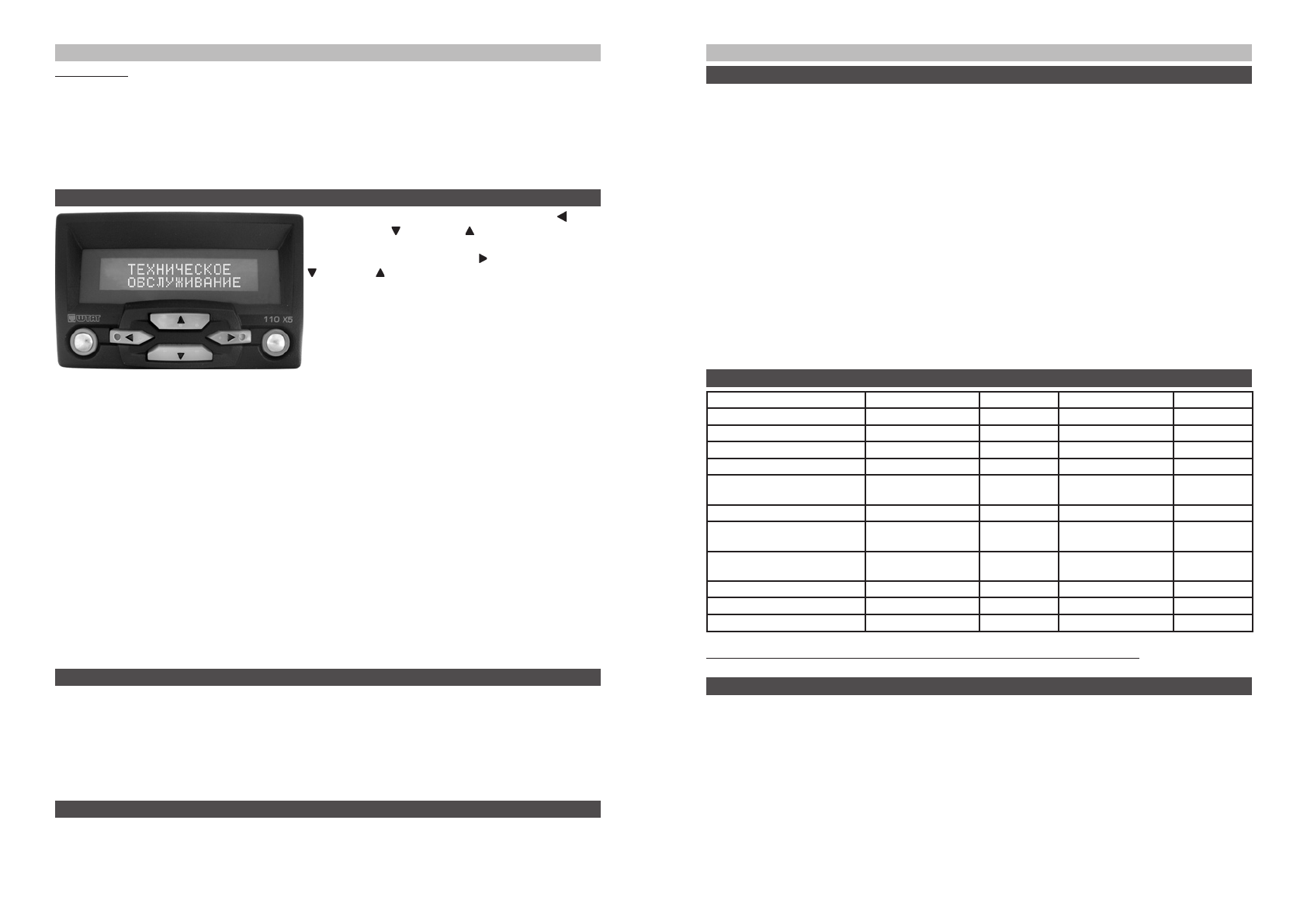

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Чтобы войти в групповое меню, нажмите кнопку

, а   за-

тем на кнопкой    или кнопкой   и выберите нужную Вам

группу.  Далее,  чтобы  войти  в  меню  функций  выбранной

Вами группы, нажмите на кнопку

. Нажатием на кнопку

 или кнопку    выберите необходимую Вам функцию.

Для правильного отображения показаний рекомендуем

установить счётчики параметров в соответствии с

существующем пробегом Вашего автомобиля.

10.1 ЗАМЕНА МАСЛА ДВС

(установка периодичности за

-

мены масла двигателя в тыс. км.)

а.

Выберите функцию

 ЗАМЕНА МАСлА ДВС

.

б.

Установите нужную периодичность замены масла ДВС в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

10.2 РЕМЕНЬ ГРМ

(установка периодичности замены ремня ГРМ в тыс. км.)

а.

Выберите функцию

 РЕМЕНЬ гРМ

.

б.

Установите нужную периодичность замены ремня ГРМ в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

10.3 СВЕЧИ ЗАЖИГАНИЯ (установка периодичности замены свечей зажигания в тыс. км.)

а.

Выберите функцию

 СВЕчИ ЗАжИгАНИя

.

б.

Установите нужную периодичность замены свечей зажигания в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

10.4 ГЕНЕРАТОР-РЕМЕНЬ

(установка периодичности замены ремня генератора в тыс. км.)

а.

Выберите функцию

 РЕМЕНЬ гЕНЕРАТОРА

.

б.

Установите нужную периодичность замены ремня генератора в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

10.5 ТОПЛИВНый ФИЛЬТР

(установка периодичности замены топливного фильтра в тыс. км.)

а.

Выберите функцию

 ТОПлИВНый фИлЬТР

.

б.

Установите нужную периодичность замены топливного фильтра в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

10.6 ВОЗДУШНый ФИЛЬТР

(установка периодичности замены воздушного фильтра в тыс. км.)

а.

Выберите функцию

 ВОЗДушНый фИлЬТР

.

б.

Установите нужную периодичность замены воздушного фильтра в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

10.7 ЗАМЕНА МАСЛА кПП

(установка периодичности замены масла коробки передач в тыс. км.)

а.

Выберите функцию

 ЗАМЕНА МАСлА КПП

.

б.

Установите нужную периодичность замены масла КПП в режиме

КОРРЕКЦИИ

 (см п.

6.3

).

11. ЛЮБИМАЯ ФУНКЦИЯ

Крайняя  правая  кнопка  является  кнопкой

“лЮБИМАя  фуНКЦИя”

  и  программируется  водителем  для

быстрого доступа к выбранной в качестве “любимой” функции.

а.

Выберите  функцию  БК,  к  которой  Вы  хотите  получить  быстрый  доступ,  например,  функцию

РАСХОД

ТОПлИВА

 (см п.

8.4

).

б.

Нажмите крайнюю правую кнопку

и удерживайте её до появления звукового сигнала.

в.

Теперь в любом режиме БК Вы имеете быстрый доступ к “любимой функции”, только нажав крайнюю правую

кнопку, в данном случае Вы имеете быстрый доступ к функции

РАСХОД ТОПлИВА

.

12. АВАРИЙНЫЙ СИГНАЛИЗАТОР

ВНИМАНИЕ!    Переход  в  режим  аварийной  сигнализации  происходит  автоматически  при  возникновении

аварийной ситуации!  Звуковой аварийный сигнал при этом дублируется миганием красного светодиода!

12.1

 Аварийный сигнал “ОПАСНЫЙ ПЕРЕГРЕВ ДВИГАТЕЛЯ” включается при превышении температуры двигателя

значения 110°С.

маршрутный бортовой компьютер ШТАТ

     3

Напряжение питания, В................................................................................................................................................... 6-18

Средний ток потребления

- при включенных габаритных огнях, мА................................................................................................... 200

- при выключенных габаритных огнях, мА............................................................................................... < 20

Точность хода часов, с/сутки............................................................................................................................................ ± 2

Точность измерения наружной температуры, °С......................................................................................................... ± 1

Диапазон измерения наружной температуры, °С............................................................................................... -40...+50

Коммутируемое напряжение по выходам “4” и “13”,В......................................................................................... U

bat

 + 0,7

Коммутируемый ток по выходам “4” и “13”, А................................................................................................................. < 1

Падение напряжения на выходах “4” и “13”, В............................................................................................................ < 0,5

Рабочая температура, °С........................................................................................................................................ -40...+85

Гарантированная температура индикации, °С..................................................................................................... -20...+70

Выходная мощность звукового сопровождения, Вт..................................................................................................... 1-3

Частотный диапазон звукового сопровождения, КГц................................................................................................. до 4

Минимальное сопротивление динамической головки, Ом............................................................................................. 8

Сопротивление датчика температуры при 25 °С, кОм.................................................................................................... 2
Масса, г, не более.............................................................................................................................................................. 190

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4. КОМПЛЕКТАЦИЯ

- данная версия БК предполагает использование только комплектного датчика температуры фирмы “Philips”.

Внимание! Датчик температуры фирмы “Philips” не взаимозаменяем с датчиками температуры ШТАТ 112, 115

Комплектация

ШТАТ 110 х4 DIN1

ШТАТ 110 х4

ШТАТ 110 х5 DIN1

ШТАТ 110 х5

Бортовой компьютер

1

1

1

1

Бокс для телефона

1

нет

1

нет

Динамик

нет

нет

1

1

Датчик температуры “Philips”

1

1

1

1

Хомут для крепления датчи-

ка температуры

2

2

2

2

Самонарезной винт

1

1

1

1

Переходник для колодки

OBD2

1

1

1

1

Переходник диагностической

линии

1

1

1

1

Жгут “ЛЮКС”

1

нет

1

нет

Упаковка

1

1

1

1

Руководство

1

1

1

1

Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием БК.

При возникновении вопросов обращайтесь по телефону горячей линии: 8-902-299-41-05

ПЕРЕД НАЧАЛОМ РАБОТы ОТкЛюЧИТЕ кЛЕММУ “МАССА” ОТ АккУМУЛЯТОРНОй БАТАРЕИ!

5.1 УСТАНОВкА Бк НА АВТОМОБИЛЬ С ОБыЧНОй ПАНЕЛЬю

5.1.1

Отключите и извлеките штатные часы.

5.1.2

Подключите БК согласно схеме подключения (см.

 Рис.1

) к диагностической колодке Вашего автомобиля

через входящий в комплект переходник диагностической линии (диагностическая колодка находится под ру

-

левой колонкой с правой стороны).

5.1.3

Установите датчик температуры. Для этого необходимо:

а.

Снимите левую боковую накладку консоли в районе педали газа;

б.

 Извлеките бортовую систему контроля (блок слева от часов);

5. УСТАНОВКА БК
