маршрутный бортовой компьютер ШТАТ

     6

5.2.7

Извлеките лампу освещения “бардачка”.

5.2.8

К колодке лампы освещения “бардачка” подходит

синий

 провод (заводской).

Подключите  соответствующую  колодку  на

синем

  проводе  из  жгута  “люкс”  вместо

этой колодки (см. поз.5,

Рис.3

),  Затем освободившуюся колодку лампы освещения

“бардачка” (заводскую) соедините с колодкой на

синем

 проводе из жгута “люкс”.

5.2.9

Найдите слева от консоли внизу (см. поз. 6,

Рис.3

) чёрную 2-х контактную ко

-

лодку жгута датчика уровня топлива к жгуту системы зажигания. К ней подходят два

заводских провода:

розово-красный

 и серый.

а.

 Снимите часть изоляции с

розово-красного

 провода (указан стрелкой на

Рис.4

)

примерно   5 - 7мм.

б.

  Соедините

розовый  провод

  из  жгута  “люкс”  с

розово-красным

  проводом  в

месте снятия изоляции.

в.

 Тщательно заизолируйте полученное соединение.

5.2.10

Вставьте  соответствующий  контакт  переходника  диагностической  линии

(

серый

  провод  К-линии),  он  входит  в  комплект,  в  колодку  жгута  “люкс”  согласно

схеме подключения (см.

Рис.5

).

5.2.11

Протяните

серый

 провод К-линии из жгута “люкс” до диагностической колодки (поз. 7,

Рис.3

), (находится

под  рулевой  колонкой  с  правой  стороны)  и  подключите  его  к  диагностической  колодке  согласно  схеме

подключения (см.

Рис.5

).

5.2.12

Подключите 9-контактную колодку жгута “люкс” к бортовому компьютеру.

5.2.13

Закрепите динамик* в удобном для Вас месте, например, на центральной решётке системы вентиляции

(поз. 8,

Рис.3

), затем подключите динамик к соответствующим контактам БК.

5.2.14

Проложите  датчик  температуры  в  подкапотное  пространство  автомобиля  и  закрепите  его.  Затем

подключите колодку датчика температуры к БК.

5.2.15

Подключить клемму “масса” к АКБ.

5.2.16

 Установите текущее время (см. п.

7.1

), дату (см. п.

7.4

), день недели (см. п.

7.3

), яркость дисплея (см. п.

7.11

),

яркость подсветки кнопок (см. п.

7.12

), а также, если необходимо, способ измерения уровня топлива в бензобаке

(см. п.

7.9

) и желаемую температуру включения вентилятора системы охлаждения (см. п.

7.10

).

5.2.17

Убедитесь, что БК включается и работает без замечаний.

5.2.18

Вставьте БК в консоль.

5.3

Аппаратное подключение функции

ТРОПИК

.

Внимание!

 Если на Вашем автомобиле установлен контроллер (например,

BOSCH MP7.0

), не поддерживающий

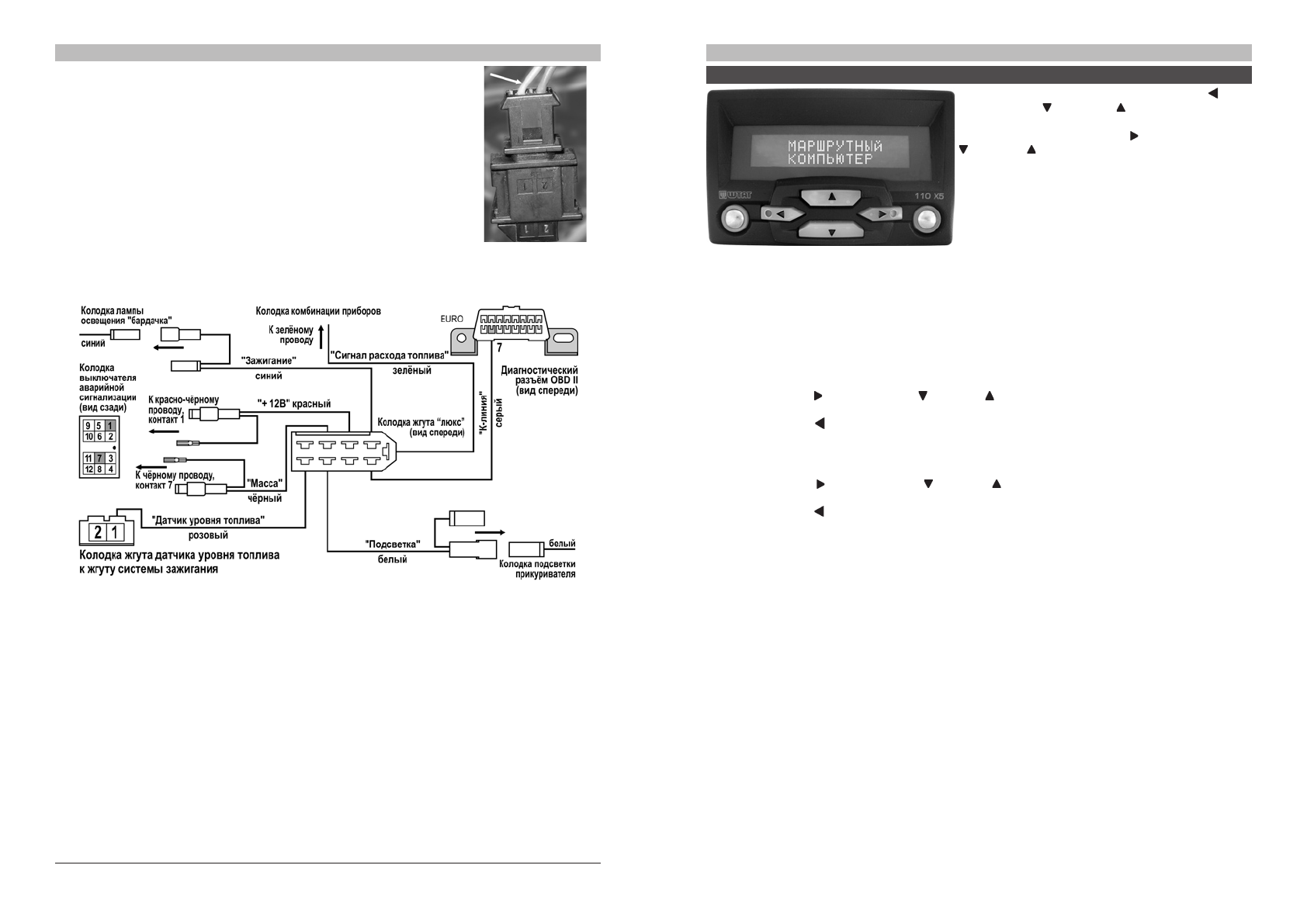

Рис. 5

 Схема подключения (панель “ЛЮКС”)

Рис. 4

 Колодка жгута

датчика уровня топлива

*

Только для БК “ШТАТ 110 х5”

маршрутный бортовой компьютер ШТАТ

     11

8. МАРШРУТНЫЙ КОМПЬЮТЕР

Чтобы войти в групповое меню, нажмите кнопку

, а   за-

тем на кнопкой    или кнопкой   и выберите нужную Вам

группу.  Далее,  чтобы  войти  в  меню  функций  выбранной

Вами группы, нажмите на кнопку

. Нажатием на кнопку

 или кнопку    выберите необходимую Вам функцию.

8.1 В БАкЕ ОСТАЛОСЬ (остаток топлива в бензобаке).

В режиме

В БАКЕ ОСТАлОСЬ

 в зависимости от способа

измерения  уровня  топлива  в  бензобаке  (см  п.

7.10

).

БК  автоматически  показывает  остаток  топлива  в

бензобаке в литрах.

Внимание!  Если  только  Вы  выбрали  способ  измерения

уровня топлива в бензобаке “Расчитанный” (см п.

7.9

), то

необходимо производить следующую процедуру:
Сначала необходимо установить известный Вам остаток топлива (например, “17л”).

Если текущее показание (например, “42л”), функции

В БАКЕ ОСТАлОСЬ

 больше, чем реальный остаток в баке,

то    введите  значение,  равное  разности  между  текущим  показанием  данной  функции  и  остатком  топлива  со

знаком “минус”: 42л - 17л = 48л, то есть ввести “-25л”.

Если текущее показание (например, “10л”), функции

В БАКЕ ОСТАлОСЬ

 меньше, чем реальный остаток в баке,

то  введите значение, равное разности между остатком топлива и текущим показанием данной функции:

17л - 10л = 7л, то есть ввести “7л”.

а.

Выберите функцию

 В БАКЕ ОСТАлОСЬ

.

б.

Нажмите на кнопку   , а затем на кнопку   или кнопку   , наберите вычисленное значение. БК автоматичес

-

ки прибавит или убавит набранное Вами значение  (дискретность “+ 5л”, “- 1л”).

в.

Нажмите на кнопку   .

Далее, спустя некоторое время, например, Вы залили в бензобак 20л топлива.

Необходимо

ввести число, равное количеству залитого в бензобак топлива.

г.

Выберите функцию

 В БАКЕ ОСТАлОСЬ

.

д.

Нажмите на кнопку   , а затем на кнопку   или кнопку   , наберите значение “20л”. БК автоматически при

-

бавит к имеющему остатку топлива набранное значение.

е.

Нажмите на кнопку   .

Пункты 8.1г - 8.1е  данной процедуры производите после каждой заправки.

Внимание! Если данная процедура не будет производится, БК не сможет определить остаток топлива в бензобаке.

8.2 ПРОГНОЗ ПРОБЕГА (прогноз пробега на текущем остатке топлива)

Вычисляется делением уровня топлива в баке на средний расход за поездку.

Считается неопределённым

при неопределённом уровне топлива в баке, а также при неопределённом среднем расходе.

ОБНУЛЕНИЕ параметра производится в начале поездки (см. п.

6.9

).

8.3 ИЗРАСХОДОВАНО (счётчик топлива, израсходованного с начала поездки)

ОБНУЛЕНИЕ параметра производится в начале поездки (см. п.

6.9

).

а.

Выберите функцию

 ИЗРАСХОДОВАНО

.

б.

Если необходимо, установите нужную точность подсчёта топлива, израсходованного с начала поездки  (в

пределах +/- 50%) в режиме

КОРРЕКЦИИ

 (см п.

7.7

).

8.4 РАСХОД ТОПЛИВА (мгновенный расход топлива)

Этот  режим  БК  позволяет  Вам  контролировать  Ваш  стиль  езды  так,  чтобы  добиться  максимальной

экономичности в эксплуатации автомобиля. При скорости менее 20км/ч измеряется в л/ч, а при скорости

более 20км/ч измеряется в л/100км.

8.5 ПРОйДЕНО (счётчик пройденного пути за поездку, то есть пробег)

ОБНУЛЕНИЕ параметра производится в начале поездки (см. п.

6.9

).

а.

Выберите функцию

 ПРОйДЕНО

.

б.

Если необходимо, установите нужную точность подсчёта пробега (в пределах +/- 50%) в режиме

КОРРЕКЦИИ

 (см п.

7.8

).

8.6 СПИДОМЕТР (мгновенная скорость)

Измеряется в км/ч.

8.7 ВРЕМЯ В ПУТИ (счётчик времени включенного зажигания)

Измеряется в формате “часы:минуты:секунды”.
