Бортовой компьютер

«ШТАТ 110Х4-4 ZOOM» и «110Х5-5 ZOOM»

Руководство по установке и эксплуатации

Перед установкой и эксплуатацией внимательно ознакомьтесь

с данным руководством.

Консультации можно получить по телефону горячей линии

+7 902 299 41 05 либо на форуме www.shtat.ru, www.штат.рф

 Бортовые компьютеры «ШТАТ110Х4-4 ZOOM и 110Х5-5 ZOOM» (далее по тексту БК) предназначены для отображения

на экране дисплея измеряемых параметров автомобиля, полученных с контроллера ЭСУД и вычисляемых параметров,

характеризующих состояние и условия эксплуатации Вашего автомобиля. БК способны предупреждать о наступлении

критического события подачей звукового сигнала и отображением соответствующей надписи.

  БК устанавливается на автомобили семейства ВАЗ-2110 с инжекторной системой управления. Совместим с контролле-

рами ВАЗ (Январь 5.1, Январь 7.2, Bosch M 1.5.4, Bosch MP 7.0, Bosch M 7.9.7 и их модификациями).

БК имеет энергонезависимую память– сохраняет все значения установленных параметров при выключении зажигания.

  Внимание! Вы можете самостоятельно обновить программное обеспечение вашего БК

(далее по тексту ПО), используя для этого переходник

 «Data Cable»

 или

«Data Cable USB»

 (в комплект не входят)

и  персональный  компьютер.  Новые  версии  ПО  доступны  на  сайте  www.shtat.ru.  Подробнее  смотрите  в  п.21  данного

«Руководства».

«Data  Cable»

  или

«Data  Cable  USB»

  рекомендуем  приобретать  у  дилера  или  по  почте,  заказ

Вы  можете  оформить  на  нашем  сайте  www.shtat.ru.  Также  на  сайте  www.shtat.ru  Вы  можете  ознакомиться  с  нашими

новинками, принять участие в обсуждении нашей продукции, высказать свои пожелания и замечания, скачать

инструкции, программы-загрузчики, обновления прошивок БК.

ТеХнические ХАрАкТерисТики

Номинальное напряжение питания, В.......................................................................... 12

Рабочее напряжение питания , В................................................................................6-18

Средний ток потребления.

- при включенной индикации, мА............................................................ 200

- при выключенной индикации, мА......................................................... < 20

Точность хода часов, с/сутки........................................................................................± 10

Точность измерения наружной температуры, ........................................................... ± 1

Диапазон измерения наружной температуры, °С............................................ -40...+85

Гарантированная температура индикации, °С....................................................-25...+70

Напряжение на входе ДУТ, В............................................................................................0-8

Протокол обмена.....................................................................................К-линия/KWP 2000

Масса, г, не более...............................................................................................................190

компплекТАция

.

бортовой компьютер.....................................1

датчик     температуры      (рис.1)............... 1

жгут   “ЛЮКС”* (рис. 2)................................... 1

переходник      диагностической        линии   (рис.3)...1

бокс для телефона (кроме 110Х4-4 ZOOM)............1

руководство..............................................................1

динамик (кроме 110Х4-4 ZOOM).............................1

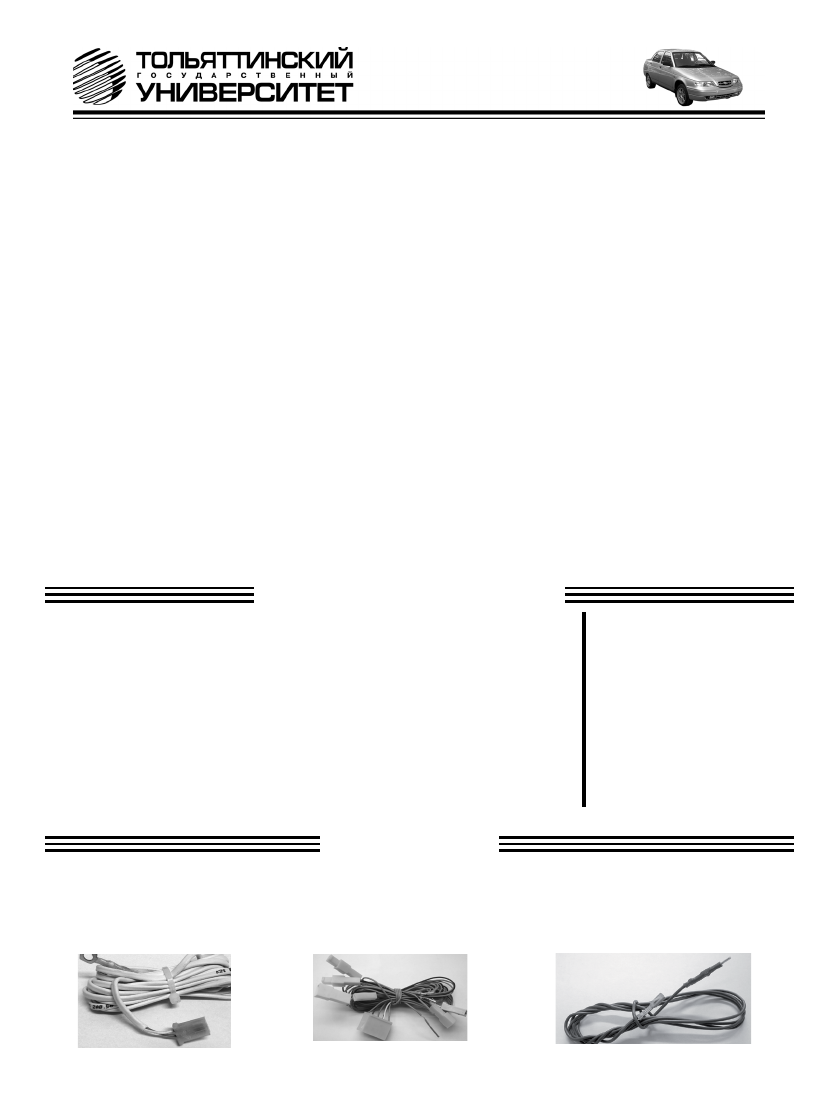

Рис.1        Датчик     температуры

Рис. 2 Жгут

“ЛЮКС”

Рис. 3  Переходник диагностической линии

*  Производитель  оставляет

за  собой  право  на  внесение

изменений  в  комплектацию,

конструкцию  и  программное

обеспечение

изделия

с

целью

улучшения

его

потребительских качеств
