маршрутный бортовой компьютер «ШТАТ 110Х4-4 ZOOM», «110Х5-5 ZOOM»                 4

освободившуюся  колодку

подсветки  прикуривателя

(заводскую)  соедините  с

колодкой  на  белом  прово-

де из жгута “люкс”.

5.  Извлеките  лампу  осве-

щения “бардачка”.

6.  К  колодке  лампы  ос-

вещения

“бардачка”

подходит  синий  провод

(заводской).  Подключите

соответствующую  колодку

на  красно-белом  проводе

из  жгута  “люкс”  вместо

этой  колодки  (см.  поз.5,

Рис.3).  Затем  освободив-

шуюся  колодку  лампы

освещения  “бардачка”  (за-

водскую) соедините с колодкой на красно-белым проводе из жгута “люкс”.

7. Найдите слева от консоли внизу (см. поз. 6, Рис.3) чёрную 2-х контактную колодку жгута дат-

чика уровня топлива к жгуту системы зажигания. К ней подходят два заводских провода: розо-

во-красный  (указан  стрелкой  на  Рис.5)  и  серый.  Соедините  розовый  провод  из  жгута  “люкс”  с

розово-красным проводом.

8. Вставьте соответствующий контакт переходника диагностической линии (серый провод К-ли-

нии), он входит в комплект, в колодку жгута “люкс” согласно схеме подключения (см. Рис.4).

9. Протяните серый провод К-линии из жгута “люкс” до диагностической колодки (поз. 7, Рис.3),

(находится под рулевой колонкой с правой стороны) и подключите его к диагностической колодке

согласно схеме подключения (см. Рис.4).

10. Подключите 9-контактную колодку жгута “люкс” к БК.

11. Установите бокс* для телефона (поз. 8, Рис.3) рядом с БК, затем подключите динамик к соот-

ветствующим контактам БК.    (*- кроме 110Х4-4 ZOOM).

12. Проложите датчик температуры в подкапотное пространство автомобиля и закрепите его. Затем подключите ко-

лодку датчика температуры к БК.

13. Подключить клемму “масса” к АКБ.

14. Убедитесь, что БК включается и работает без замечаний.

15. Вставьте БК в консоль.

Внимание! Подключение к ДсА и сРТ необязательно при стабильной работе К-линии.

1. Подключение сигнала расхода топлива (СРТ): Соедините коричневый провод из жгута БК с серым проводом (кон-

такт 6), колодки жгута системы зажигания (колодка находится за комбинацией приборов);

2. Подключение датчика скорости автомобиля (ДСА): соедините оранжевый провод из жгута БК с желто-черным про-

водом (контакт 5), колодки жгута системы зажигания (колодка находится за комбинацией приборов).

3. Подключение ГБО: для автомобиля с установленным газобалонным оборудованием, провод «Сигнал ГБО» реко-

мендуем подключать одним из двух способов – либо к управ ляющему выводу клапана жидкой фазы или эмулятора

форсунок (на этом выводе появляется +8...12 В при включении подачи газа), либо к управляющей кнопке (нужно найти

в разъеме кнопки провод, на котором появляется +8...12 В при включении газа). Порог включения режима подсчёта

параметров при работе автомобиля на газе в БК составляет +6 В. Если напряжение на входе “Сигнал ГБО” 0...+5 В, то

БК переходит в режим подсчёта параметров при работе автомобиля на бензине. Соедините провода  с соответству-

ющим проводом в жгуте БК.

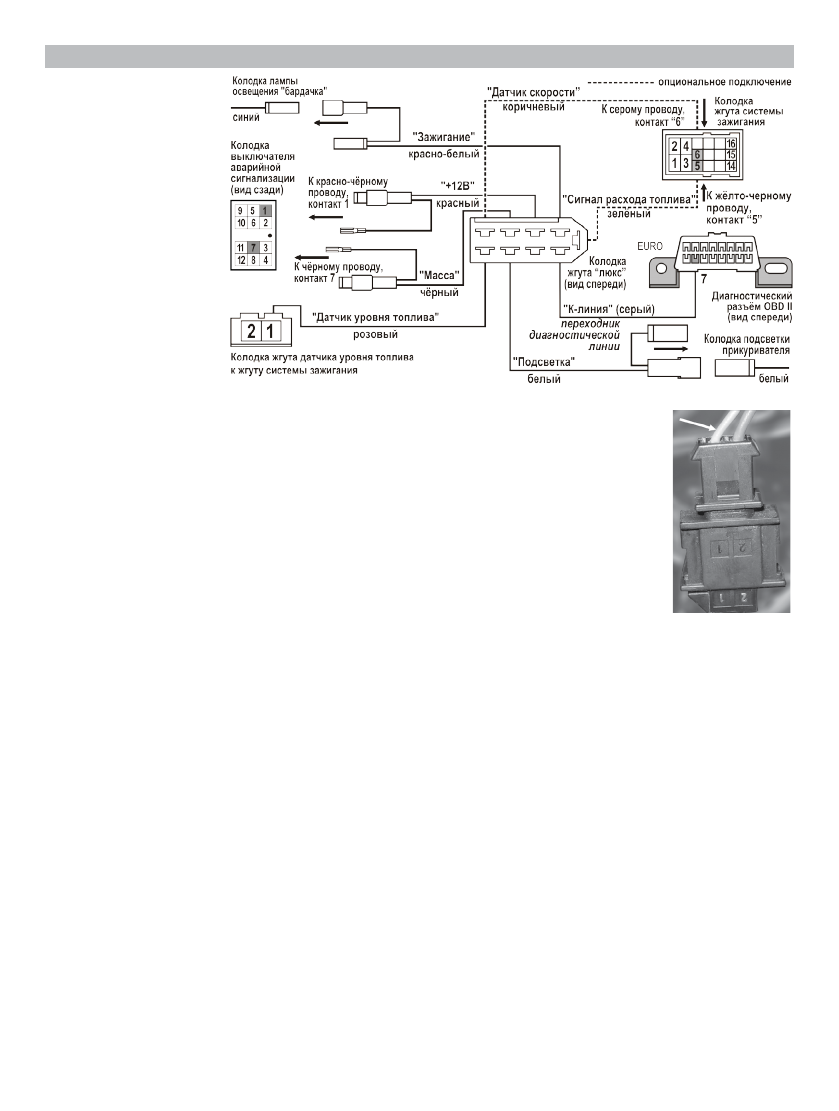

рис.4 схема подключения (панель “люкс“)

рис. 5
