маршрутный бортовой компьютер «ШТАТ 110Х4-4 ZOOM», «110Х5-5 ZOOM»                 3

и деталь, закрутите гайку. При правильной установке пластмассовая деталь закрывает датчик от неблагоприятного

воздействия воды и грязи.

Внимание! Мы не рекомендуем иные способы крепления датчика температуры, т.к. на показания датчика могут вли-

ять такие факторы, как: солнечный свет, тепло из моторного отсека автомобиля и т.п.

д) возможен и другой маршрут прокладки датчика температуры:

- снимите боковую левую накладку консоли;

- проложите датчик от места установки БК до хомутов крепления штатного пучка проводов, расположенного по ниж-

ней части панели приборов, далее вдоль пучка проводов до монтажного блока;

-  от  монтажного  блока  в  моторный  отсек  датчик  проложить  стальной  протяжкой  через  резиновую  заглушку  пучка

проводов моторного отсека, расположенную слева от монтажного блока;

- провод нужно принять в нише за бачком омывателя (для этого необходимо снять крепление бачка, отодвинуть его

в сторону и принять провод);

 - закрепить провод датчика штатными хомутами пучка проводов.

е) подсоедините разъем датчика температуры к БК.

5. Проверьте наличие иммобилайзера.

6. Убедитесь, что при отсутствии иммобилайзера установлена перемычка  (Рис. 2). Если перемычка между клеммами разъ-

ема отсутствует, установите ее.

7. Установите БК в штатное место часов автомобиля.

8.Подключите клемму «МАССА» к аккумулятору.

9.  Выполните настройки в соответствии с гл.4

2. УсТАноВкА Бк нА АВТомоБилЬ с пАнелЬЮ «лЮкс»

Данный вариант установки применяется на автомобилях семейства ВАЗ 2110 с видоизме-

нённой  панелью приборов (панель приборов “люкс”).

ВнимАние! Перед началом работы отключите клемму “мАссА” от аккумуляторной батареи!

Установка БК производится в гнездо консоли панели приборов (например, поз.1, Рис.3).

1. Отверните два самонарезающих винта (поз. 2, Рис.3), крепящих щиток панели приборов (поз.3, Рис.3).

С правой стороны щитка панели приборов находится выключатель аварийной сигнализации.

2. Извлеките выключатель аварийной сигнализации из щитка панели приборов и отсоедините его колодку (см. поз.4,

Рис.3).

а) К контакту 1 колодки выключателя аварийной сигнализации подходит красно-чёрный провод (заводской). Извле-

ките этот контакт из колодки, вставьте на его место контакт на красном проводе из жгута “люкс”, а вынутый контакт

соедините с одиночным разъемом на красном проводе в жгуте “люкс”.

б)  К  контакту  7  колодки  выключателя  аварийной  сигнализации  подходит  чёрный  провод  (заводской).  Извлеките

этот  контакт  из  колодки,

вставьте  на  его  место

контакт на чёрном прово-

де  из  жгута  “люкс”,  а  вы-

нутый контакт соедините

с  одиночным  разъемом

на чёрном проводе в жгу-

те “люкс”.

3.  Установите  на  место

щиток панели приборов.

4.  К  колодке  подсветки

прикуривателя  подходит

белый (или жёлтый) про-

вод (заводской). Подклю-

чите  соответствующую

колодку на белом прово-

де  из  жгута  “люкс”  вме-

сто  этой  колодки.  Затем

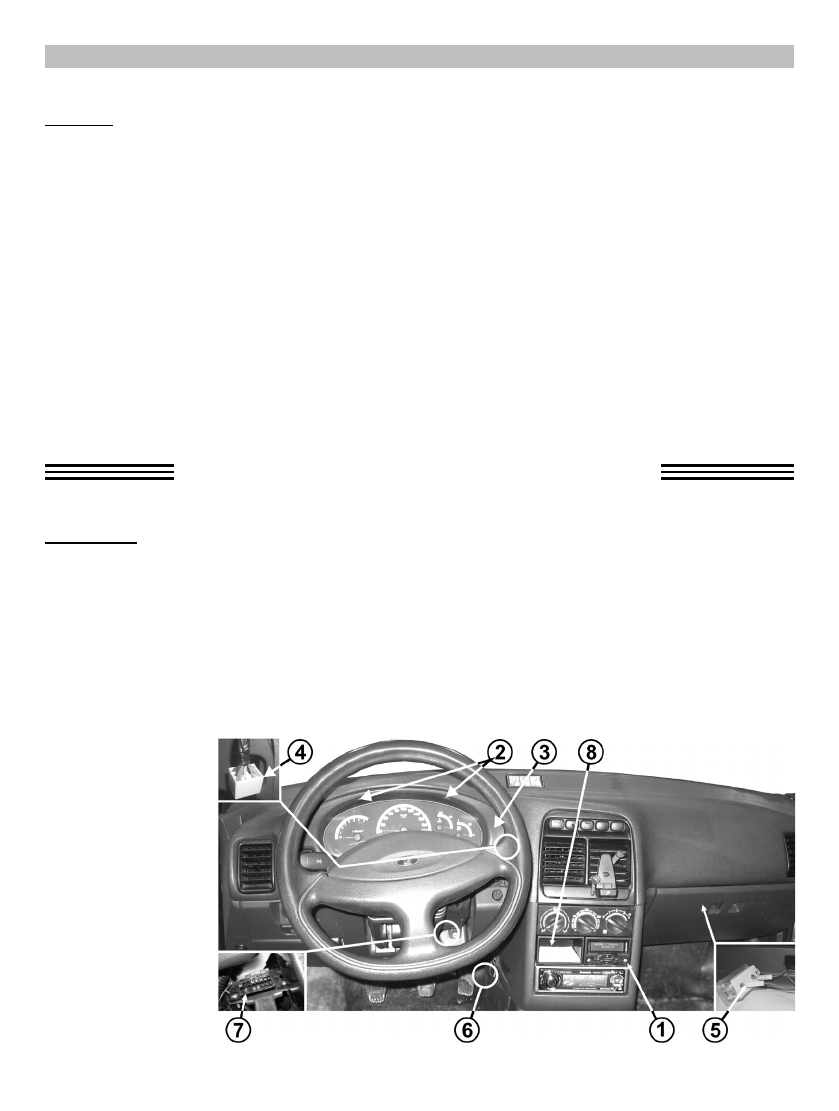

рис. 3 Панель приборов “люкс“
