маршрутный бортовой компьютер «ШТАТ 110Х4-4 ZOOM», «110Х5-5 ZOOM»                 2

осоБенносТи Бк

1.  Реализована возможность параллельного мониторинга маршрутных параметров по двум различным точкам отсчета,

с независимой возможностью сброса (обнуления) каждого вида отчетов.

2.  Восемь мультидисплеев (МД) с изменяемым набором параметров, один мультидисплей со сменой параметров в ав-

томатическом режиме в зависимости от текущих условий, один мультидисплей на 16-ть параметров и один мультиди-

сплей на 15-ть параметров.

3.  БК имеет режим

«ТАкси»

, позволяющий отображать стоимостные характеристики поездки и стоимость истраченно-

го топлива.

4.  БК имеет режим «

ДинАмикА»,

 позволяющий замерять и отображать динамические характеристики автомобиля.

5.  Реализована возможность программирования функций кнопок

«чАсЫ»

 и

«лЮБимАя»

.

6.  БК имеет режим предупреждения о сроках технического обслуживания и окончания срока страховки.

7.  В БК реализован «спящий режим». При выключении зажигания, но при оставшемся подключении БК к бортсети ав-

томобиля, дисплей выклюется. Чтобы включить дисплей нажмите любую кнопку на верхней панели БК. Экран будет

освещен в течение 8 секунд, после чего БК вновь перейдёт в спящий режим.

8.  БК имеет гибкую систему настроек, позволяя пользователю настраивать большое количество функций БК.

9.  Отображение ошибок ЭСУД с их статусом и их текстовая расшифровка, а также их стирание.

10. Существует возможность перепрошивки БК с помощью кабеля

«Data cable»

 или

«Data cable USB»

 (в комплек-

тацию не входят).

Выпускается по ТУ 4573-001-80632180-2010  код ОКП 005 (ОКП):45 7376

Сертификат соответствия РОСС.RU.АЮ96.Н07842

1. УсТАноВкА Бк нА АВТомоБилЬ с оБЫчноЙ пАнелЬЮ

Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием Бк.

при возникновении вопросов обращайтесь по телефону горячей линии: 8-902-299-41-05

ВнимАние! Перед началом работы отключите клемму “мАссА” от аккумуляторной батареи!

1. Отключите и извлеките штатные часы.

2. Подключите БК согласно схеме подключения (Рис.1) к диагностической колодке Вашего автомобиля через входящий

в  комплект  переходник  диагностической  линии  (диагностическая  колодка  находится  под  рулевой  колонкой  с  правой

стороны).

3. Подключите колодку БК к штатному разъему маршрутного компьютера.

4. Установите датчик температуры. Для этого необходимо:

а) снимите левую боковую накладку консоли в районе педали газа;

б) извлеките бортовую систему контроля (блок слева от часов);

в)  проложите  провод  с  дат-

чиком  от  места  установки

БК  до  места  установки  дат-

чика  в  районе  заглушки  ле-

вой  противотуманной  фары

на  переднем  бампере  по

маршруту: гнездо БК -левая

боковая  накладка  консоли

(под  ковриком  в  районе  пе-

далей) - по штатной провод-

ке - левый лонжерон.

г)  закрепите  датчик  темпе-

ратуры:

1 способ крепления

Саморезным винтом к ребру жесткости внутри бампера снизу.

2 способ крепления

Открутите  гайку  М6  крепления  к  кузову  пластмассовой  детали  (номер  по  каталогу

2110-  403363)  левой  передней  колесной  ниши.  Оттяните  деталь  на  себя  так,  чтобы

ее  крепежное  отверстие  сошло  со  шпильки.  Установите  на  шпильку  датчик,  а  затем

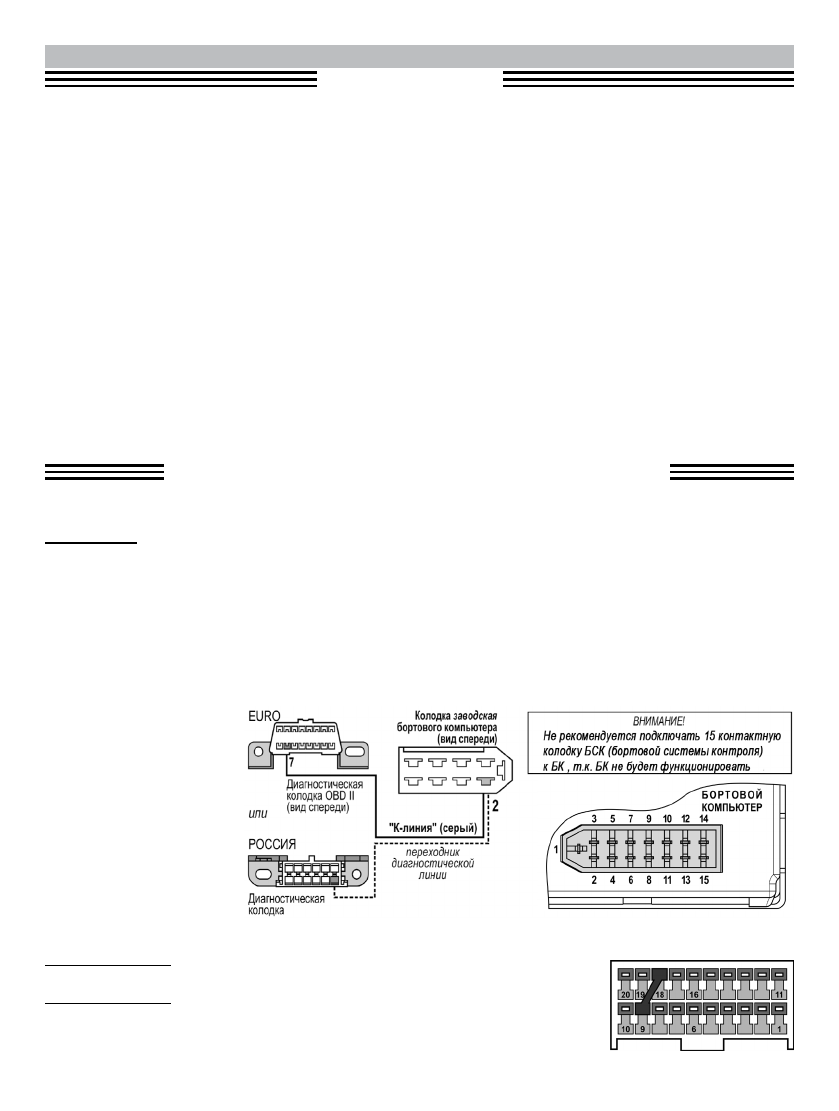

рис.1 схема подключения  (обычная панель)

схема контактов Бк

рис.2
