Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Пила цепная бензиновая

|

  |

6

7

`

вращением  отверткой  винта  натяжителя

20

обеспечьте  положение  штифта  натяжителя

так, чтобы при установке крышки он совпал с

соответствующим отверстием шины;

`

установите  обратно  крышку

20

  и  наверните

гайки

14

;

`

вращением  отверткой  винта  натяжителя

20

на  крышке

19

  по  часовой  стрелке  натяните

пильную цепь;

4–5

мм

20

21

`

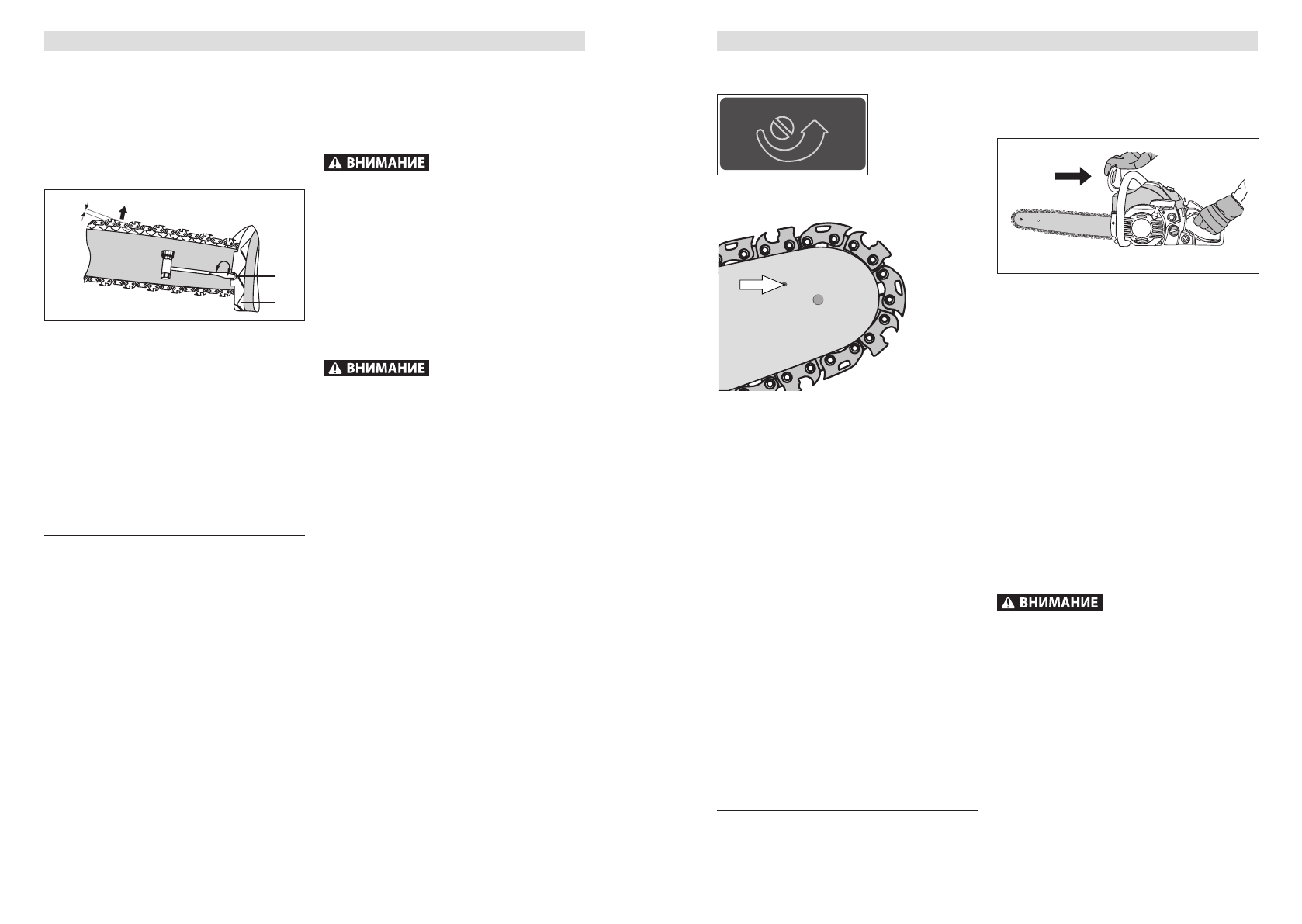

натяните цепь так, чтобы при оттягивании по

-

середине  шины  она  отходила  приблизитель

-

но на 4-5 мм, не выходя из пазов, и свободно

двигалась от руки.

Примечание!

  Излишнее  ослабление  или  уве

-

личение  затяжки  цепи  увеличивает  износ  цепи

и направляющей и снижает качество работы.

`

зафиксируйте натяжение затяжкой гаек

14

.

Проверьте натяжение цепи еще раз. При необхо

-

димости, повторите действия по натяжению цепи.

Подготовка к работе

Приготовьте рабочую смесь:

`

приготовьте  бензин  (неэтилированный,  с  ок

-

тановым числом не менее 92. Например, АИ-

92) и масло (строго для двухтактных моторов,

класса  ТА  по  классификации  API.  Рекомен

-

дуем  использовать  масла

ЗУБР  ЗМД-2Т-У

(синтетическое)  или

ЗМД-2Т-П

  (полусинтети

-

ческое))  в  соотношении  50(бензин):1(масло).

Указанная  пропорция  достигается  смешива

-

нием, например, 1 л бензина с 20 г масла.

Примечание!

  Указанное  соотношение  дей

-

ствительно  для  вышеуказанных  масел

ЗУБР

.

При  использовании  сторонних  масел,  пожа

-

луйста,  руководствуйтесь  рекомендациями

производителя масла.

Примечание!

  Рабочая  смесь  не  подлежит

долгосрочному  (свыше  1  месяца)  хранению.

При  приготовлении  рабочей  смеси  учитывайте

объем  предстоящей  работы.  При  работе  ис

-

пользуйте  только  свежеприготовленную  смесь,

т.к.  хранение  смеси  снижает  ее  рабочие  свой

-

ства  и  может  привести  к  поломке  инструмента.

против часовой стрелки - увеличивается (сим

-

волы МАХ и MIN на корпусе).

MIN

MAX

Смазку направляющей звездочки шины про

-

изводите через отверстие в шине, используя

масленку.

Примечание!

  Не  эксплуатируйте  пилу  без

масла  в  системе  смазки  пильной  цепи

–

  это

может  привести  к  повреждению  цепи  и  на

-

правляющей.  Данный  случай  условиями  га

-

рантии не поддерживается.
Приготовьтесь к работе:

`

наденьте подходящую одежду

–

 длинные брюки

и закрытую обувь. Рабочая одежда не долж

-

на стеснять движения оператора и при этом

-

не  быть  слищком  свободной  во  избежание

захвата  движущимися  частями  инструмента.

Не работайте босиком или в открытой обуви;

`

при  работе  используйте  средства  индивидуаль

-

ной защиты

–

 лицевую маску, щиток, очки, науш

-

ники, каску (при валке леса), защитные перчатки;

`

удалите  детей  и  животных  из  зоны  пиления

на расстояние не менее 3 метров, а при валке

леса

–

 не менее, чем на 20 м;

`

убедитесь в наличии масла в емкости

системы смазки цепи;

`

убедитесь в отсутствии в распиливаемой заготов

-

ке гвоздей, шурупов и прочих посторонних пред

-

метов,  которые  могут  повредить  пильную  цепь

или закусить ее и вызвать рывок пилы вперед;

`

удалите  из  зоны  пиления  (валки  леса)  все

предметы,  которые  могут  быть  повреждены

при пилении или падении спиленного объекта.

Порядок работы

 Для запуска холодного двигателя:

`

переместитесь от места заправки

на расстояние не менее 3 м;

`

опустите  пилу  на  землю.  Убедитесь  в  отсут

-

ствии  в  зоне  движения  пильной  цепи  частей

тела и посторонних предметов;

`

убедитесь, что рычаг

3

 тормоза пилы

в положении «II»;

Положение II.

Тормоз не нажат, пильная цепь не заблокирована.

переведите выключатель зажигания

9

в положение «I»;

`

подкачайте топливо в карбюратор, нажав 5-7

раз на кнопку

13

 топливного насоса;

`

полностью вытяните рычаг

10

 привода

заслонки карбюратора;

`

для  облегчения  запуска,  при  необходимо

-

сти,  нажмите  декомпрессионный  клапан

15

(при наличии в Вашей модели);

`

потяните  ручку

5

  стартера  до  выбора  зазо

-

ра, а затем резко дерните его. Не отпускай

-

те рукоятку при вытянутом тросе, а плавно

верните ее обратно;

`

после  первого  «схватывания»  двигателя  уто

-

пите рычаг

10

.

НЕ НАЖИМАЙТЕ

 клавишу

11

топливоподачи.  Повторите  попытку  запуска

еще 3-5 раз.

Если  двигатель  не  запускается,  повторите

попытку,  нажав  клавишу

12

  и  полностью  на

-

жав  клавишу

11

  управления  подачей  топлива.

Будьте  внимательны  при  запуске  двигателя

—

при  повышенных  оборотах  в  первый  мо

-

мент  запуска  пильная  цепь  может  прийти  в

движение. Примите все меры безопасности

и убедитесь, что пильная цепь не упирается

в землю или иные предметы, а также что Вы

не касаетесь ее никакими частями тела.

После  запуска  двигателя,  разблокиро

-

вав  управление  подачей  топлива  нажати

-

ем  клавиши

12

,  увеличьте  обороты  дви

-

гателя  клавишей

11

  и  дайте  двигателю

прогреться  в  течение  2-3  минут.  Поддержи

-

вайте  максимальные  обороты  двигателя,

при  которых  еще  не  движется  пильная  цепь.

Примечание!

 Не начинайте работу при непро

-

гретом двигателе, не давайте двигателю слиш

-

ком больших или слишком малых оборотов при

прогреве

–

  все  это  отрицательно  сказывается

Данная  неисправность  условиями  гарантии

не поддерживается.

`

влейте  приготовленный  бензин,  затем  мас

-

ло  в  прилагаемую  емкость  и  тщательно

перемешайте.

Эксплуатация  изделия  без  масла  или  с  со

-

держанием масла больше указанного соот

-

ношения,  а  также  применение  долго  хра

-

нившейся  смеси  может  привести  к  выходу

изделия  из  строя.  Данная  неисправность

условиями гарантии не поддерживается.

Заправьте топливный бак изделия

приготовленной смесью:

`

положите изделие на бок так, чтобы крышка

бака была сверху;

`

ПЛАВНО

 открутите крышку бака

7

 и влейте

приготовленную смесь.

Меры  предосторожности!

Пары  бензина

огнеопасны  и  токсичны.  Во  время  заправ

-

ки  рабочей  смеси  строго  соблюдайте  пра

-

вила безопасности:

`

заправку производите при полностью остывшем

двигателе и выключенном зажигании;

`

не курите во время заправки;

`

удалите все источники открытого огня

и тепла из зоны заправки;

`

не производите заправку в помещениях

и в местах с недостаточной вентиляцией.

После  заправки  плотно  заверните  крышку

топливного  бака  и  тщательно  удалите  остатки

пролитой смеси.
Заправьте масляную емкость для цепи маслом:

`

приготовьте масло (моторное, типа SAE 10W-

30  круглогодично,  или  типа  SAE  30W,  SAE

40W  летом  и  SAE  20W  зимой).  Рекомендуем

масло

ЗУБР ЗМД-ПМ

;

`

открутите крышку масляного бака

3

и полностью заполните емкость.

Заполнение смазкой маслопроводов происхо

-

дит автоматически при пускебензопилы. Перед

работой проверяйте наличие масла и работу

системы смазки. Для этого запустите бензопилу

и подержите ее над светлой поверхностью (при

повышенных оборотах) таким образом, чтобы

носок шины был направлен на эту поверхность

на расстоянии 15-20 см. Если на поверхности

появляются следы масла, значит система смаз

-

ки работает нормально.
Расход масла для смазки цепи регулируется

винтом. При повороте винта по часовой стрел

-

ке расход масла уменьшается, при повороте
