Пайдалану жөніндегі нұсқау
|
20
Бензинді шынжырлы ара
|
21
www.zubr.ru
www.zubr.ru
Техникалық сипаттамасы
Параметр
ПБЦ-М37 35п
ПБЦ-М45 40п
ПБЦ-М560 45п
Қозғалтқыш түрі
бір цилиндрлі, екі тактты, ауа салқындатқыш
Қозғалтқыш көлемі, см
3
37
45
54.6
Қозғалтқыштың атаулы қуаты*, кВт / л.с.
1.2 / 1.5
1.6 / 2.2
2.1 / 2.86
Бос жүрістегі айналу жиілігі, мин
-1
3000
3000
3000
Айналудың максималды жиілігі, мин
-1
11500
11500
11500
Ара шынжырының түрі:
`
қадам
`
саңылау
`
түйіндер саны
`
ЗУБР артикулі
3/8
"
0.050
"
53
70301-35
0.325
"
0.058
"
66
70302-40
0.325
"
0.058
"
72
70302-45
Шина ұзындығы, мм/дюймы (ЗУБР артикулі)
350 / 14 (
70201-35
)
400 / 16 (
70202-40
)
450 / 18 (
70202-45
)
Шынжыр тежеуішінің іске қосылу уақыты
0.12
Жанармай багінің сыйымдылығы, л
0.31
0.56
0.56
Май багінің сыйымдылығы, л
0.21
0.28
0.28
Праймер (жанармайды тарту)
бар
Дыбыс қуатының деңгейі, дБ
114
113
116
Дыбыс қысымының деңгейі (k=3), дБ
98
99
100
Орташа квадратты діріл тездеткіші (k=1.5), м/с
2
6.1
12.1
11.8
Улы заттың шығуы
Евро1
Евро1
Евро1
Салмағы өнімнің / жеткізу, кг
5 / 6
6 / 7
6 / 7
Қызмет көрсету мерзімі, жыл
5
Жиынтықтау
Ара
1 дана
Шынжырлы ара
1 дана
Шынжыр бағыттауышы (шина)
1 дана
Сақтау былғары
1 дана
Құбыр текті кілт/бұрауыш
1 дана
Араластыруға арналған ыдыс
1 дана
Тістері
1 дана
Негізгі
2 дана
Стартердің қосымша орауышы**
1 дана
Қауіпсіздік жөніндегі нұсқаулық
1 нұсқа
Пайдалану жөніндегі нұсқаулық
1 нұсқа
Тасымалдау кезінде құралдың және бұйымдар жиынтығының зақымданбағандығына
көз жеткізіңіз.
* Қозғалтқыш көрсетiлген номинал қуат
–
SAE J1349 / ISO 1585 стандартқа сәйкес өлшенген (айналым көрсетiлген күйiнделер)
үйреншiктi сериялы қозғалтқыш орта қуат бұл. Сериялы шығарылатын қозғалтқыштарды нақты қуат шама мүмкiн бұдан
ерекшелену. Нақты қозғаушының қуаттылығы, үлгiге орнатылған, жұмыс жылдамдығы, тағы басқа параметрлердiң қоршаған
ортаның шарттарынан мүмкiн бағынышты болу
** ауыстыру үшін қызмет көрсету орталығына хабарласыңыз
Пайдалану
жөніндегі нұсқаулық
Жабдық
1
Ара шынжыры
2
Бағыттайтын шынжыр (шина)
3
Шынжыр майлайтын май багінің қақпағы
4
Тежеуіш тұтқасы
5
Бүйір тұтқасы
6
Стартердің тұтқасы
7
Жанармай багінің қақпағы
8
Ауа сүзгішінің бекіту гайкасы
9
Жану ажыратқышы
10
Ауа түтігін реттейтін тұтқа
11
Жанармай беретін перне
12
Оқшауландыратын перне
13
Жанармайды соратын сорғыш пернесі
14
Шынжырды тартатын гайка
15
Кескіш тіреуіш
16
Жетекші жұлдызша
17
Бағыттайтын тетік
18
Шпилькалар
19
Тартаын механизм қақпағы
20
Тартатын бұранда
Ара ішкі жану қозғалтқыштан, жетек механизм
-
нан және ара шынжырын, сонымен қатар шын
-
жыр бағытын оқшауландыратын, (кейінірек
–
шина) ағашты аралауға қолданылады.
Ішкі жану қозғалтқышы
–
бір цилиндрлі, екі так
-
тты, бензинді, карбюраторлы тоқ көзі бару және
майлану біртұтас болып табылады.
Тізе білігі поршеньді қайтару-келу қозғалыс
арқылы шынжыр жетегінің жұлдызшасына айна
-
лу моментін туғызады. Жұлдызшаның айналуы
ара шынжырын бағыттайды.
Қозғалтқыштың тізе білігі мен жетек жұлды-
зшаның арасында орталықтандырылған жал-
ғастырушы: бос жүрістерде орын алмайды, ара
шынжыры қозғалмайды. Қозғалтқыш айналымы
ұлғайса, шынжыр тартылуы жалғастырушы бара
-
банмен
–
ара шынжырының жетегін іске қосады.
Ара шынжырын майлау жүйесі өздігінен
орындалады.
Жану жүйесі индуктивті элементі бар маховик
-
тен, жану блогы жоғарғы вольтті тудырады, жану
білтесінен тұрады.
Іске қосуды жеңілдету үшін декомпрессион-
ды клапан жүзеге асырады: клапанды басқан-
да
цилиндрдегі
сығымдалу
деңгейімен
қатар,поршень қозғалысына кедергісін төменде-
теді. Іске қосқан соң, клапан орнына қайта күйге
автоматты келеді.
Ара операторды сақтау жүйесімен қамтылған:
`
ара ауытқығанда шынжырдың негізгі тежеуіш
іске қосылады. Қажет болса, шынжырды мә-
жбүрлі түрде тоқтатуды жүзеге асырады;
`
қозғалтқыш бос жүрісте (жанармай бара
-
тын пернені басқанда) болғанда, ара шын
-
жыры тоқтайды.

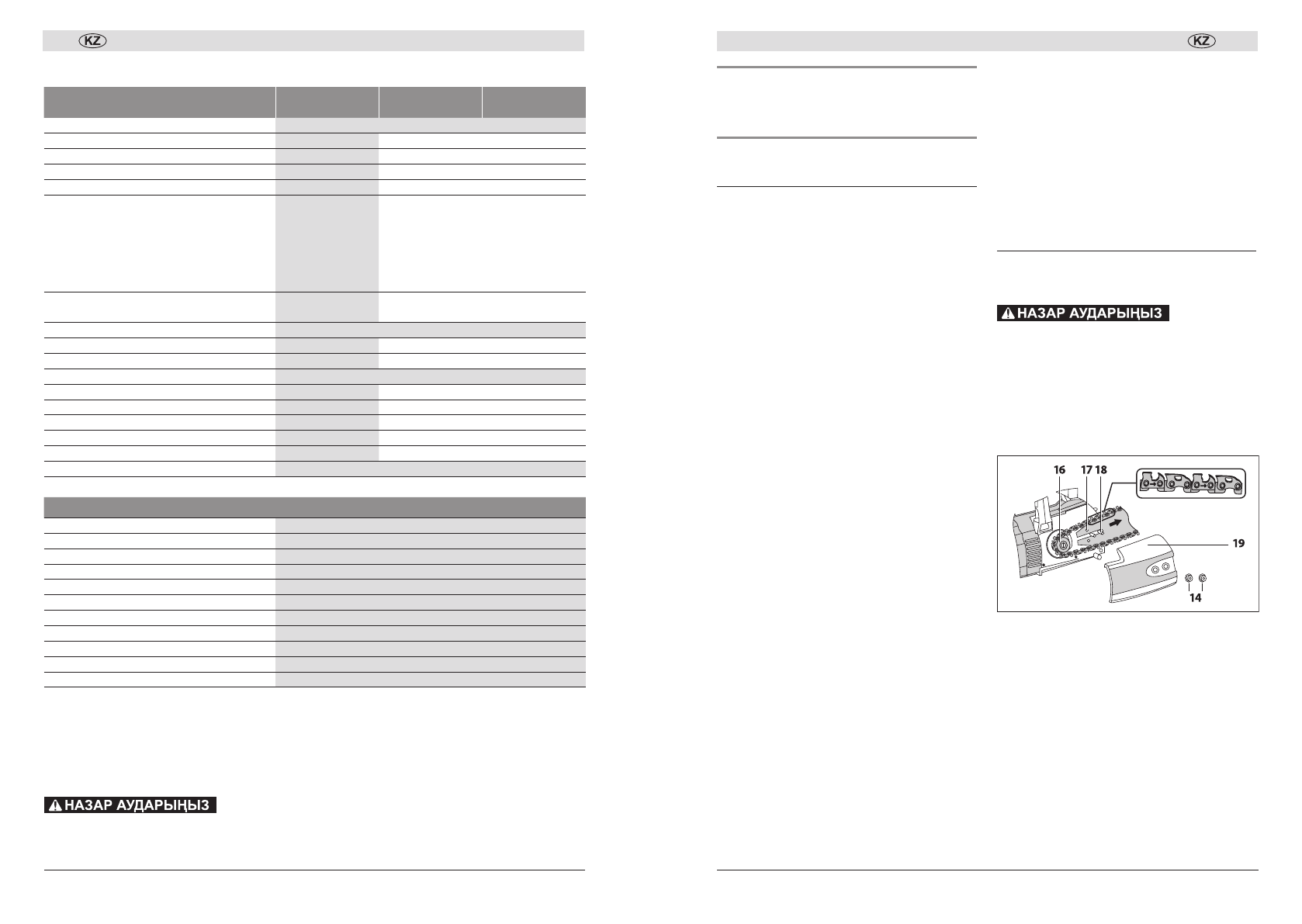

Жинау
Ара шынжырын келесі ретте орнатыңыз:
`
сақтау қолғабын киіңіз;
Ара шынжыры өте қатты қайралған. Ара
шынжырын орнатқанда қолды сақтау үшін
әрекеттерді қолғап арқылы орындаңыз.
`
лауазымға ІІ-ден астам жылжыту тұтқасы 4
(құлыпталған);
`
19
тарту қақпағының бекіту бұрандасын
бұрап алыңыз;
`
14
екі гайканы бұрап алыңыз және
19
қақпақты шешіңіз;
`
2
шинаға
1
ара шынжырын қиюшы жиегі шын
-
жыр қозғалысына қарай орнатыңыз (шынжырда
көрсетілгендей қозғалыс бойынша бағыттаңыз);
`
ара шынжырының бос бөлігін
16
жұлдызша
тістері сәйкес келетіндей етіп орнатыңыз;
`
шина ойығына
18
шпильканы кигізіңіз және
тартушының
17
тетіктерін байланыстырыңыз;
`
17
қақпақты қайта орнатыңыз және
16
қысқыш
тұтқаны соңына жеткізбей бекітіңіз;
`
19
қақпақтағы
20
тартқыш бұрандасын
бұрауышпен айналдыру арқылы тарт-
қыш штифті қақпақты орнатқанда шина
саңылауымен сәйкес болатындай ор-
натыңыз;
`
20
қақпақты қайта орнатыңыз және
14
гайка
-
ны мықты бекітіңіз;
