www.kraton.ru
Пила цепная бензиновая «Зверь машина» GCS-1800/450 (ID 0318), артикул 3 14 02 016
30
27
•
Установите (см. рис. 9)
шину направляющую 3 с надетой пиль-
ной цепью 4 на приводной узел 30 бензопилы. При этом совме-
стите фасонные звенья 18 пильной цепи 4 с впадинами ведущей
звездочки. Центральный установочный паз 32 и установочное
отверстие 31 на направляющей шине 3 совместите, соответ-
ственно со шпильками 34 и штифтом 35 приводного узла 30
бензопилы.
Примечание:
—
конструкция направляющей шины 3 позволяет
переворачивать ее на 180
°, без изменений правил монтажа.
•
Установите на штатное место защитную крышку 27 приводного
узла 30 бензопилы и закрепите ее, не затягивая гайки 28 (см.
рис. 8 и 9).
Натяжение пильной цепи
• ВНИМАНИЕ!
Неудовлетворительно натянутая пильная цепь
4 может при работе сорваться с направляющей шины 3 и при-
чинить серьезные или даже смертельные травмы
.
Не забудьте
надеть защитные рукавицы!
• ВНИМАНИЕ!
При выполнении операции натяжения пильной
цепи 4 будьте предельно внимательны и осторожны, чтобы не
повредить лицо и другие части тела ее режущими зубьями.
•
Вращая винт натяжного устройства 29 (см. рис. 8 и 9) произ-
ведите натяжение пильной цепи 4.
•
Проверьте натяжение пильной цепи 4. Пильная цепь 4 натя-
нута правильно, если при оттягивании в середине ее верхней
или нижней ветви на 3–4 мм, она под действием сил натяжения
возвращается в исходное положение.
•
После натяжения проверьте легкость хода пильной цепи 4 по
направляющей шине 3. Пильная цепь 4 должна протягиваться
от руки по направляющей шине 3 и без провисания прилегать
к ее нижней стороне.
•
Затяните гайки 28 защитной крышки 27 приводного узла 30
(см. рис. 8 и 9) бензопилы. Наденьте на режущую гарнитуру бен-
зопилы защитный кожух.
•
Включите цепной тормоз, отжав рычаг цепного тормоза 7 по
направлению от рукоятки передней 15 (см. рис. 6) до характер-
ного щелчка.
Важные указания по контролю над натяжением пильной
цепи
•
Натяжение пильной цепи 4 следует проверять до начала ра-
боты после выполнения первых резов и регулярно каждые 10
минут во время работы.

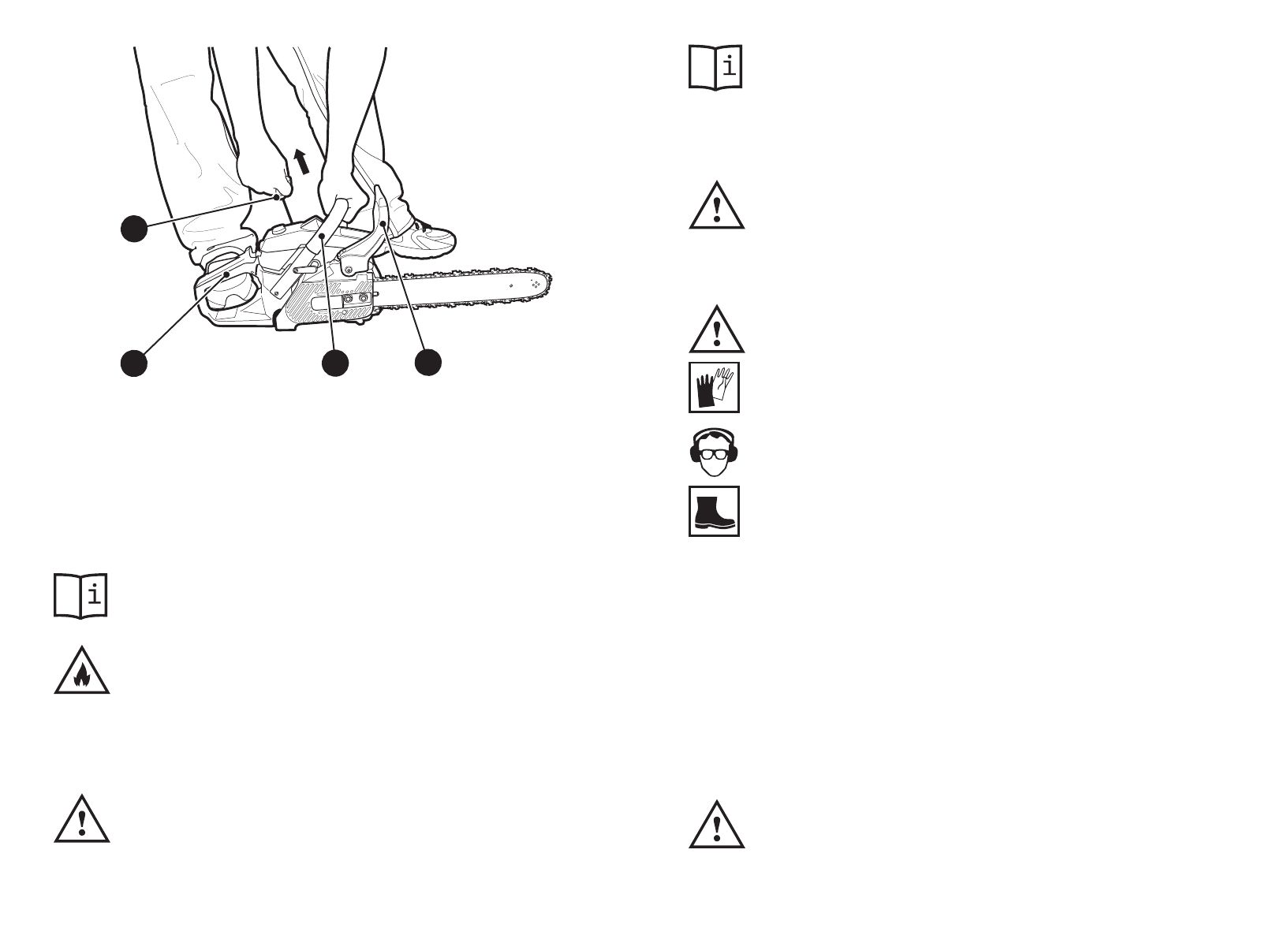

7. Рычаг цепного тормоза
9. Рукоятка пусковая
11. Рукоятка задняя
15. Рукоятка передняя
Рисунок 10
— Положение оператора при запуске бензопилы
9
11
7
15
•
Поверните бензопилу крышкой 13 вверх. Отверните и снимите
крышку 13 топливного бачка (см. рис. 6).
• ВНИМАНИЕ! НЕ КУРИТЕ И НЕ ИСПОЛЬЗУЙТЕ ОТКРЫТЫЙ
ОГОНЬ.
Залейте приготовленную топливную смесь в топлив-
ный бачок через его заправочную горловину, используя для
этого не дающее разрядов статического электричества и искр
сертифицированное устройство (воронку для бензина). Завер-
ните крышку 13 на топливном бачке.
• ПОМНИТЕ!
При хранении топливная смесь может разделить-
ся на составные фракции. Перед заправкой топливного бачка
бензопилы тщательно встряхните канистру с приготовленной
топливной смесью.
• ПРЕДУПРЕЖДЕНИЕ!
Наполните топливный бачок до уровня
на 1,3 см ниже края заправочной горловины во избежание про-
течки, и оставляя место для расширения топлива. Если топли-
Характеристики
