Пила цепная бензиновая «Зверь машина» GCS-1800/450 (ID 0318), артикул 3 14 02 016

32

25

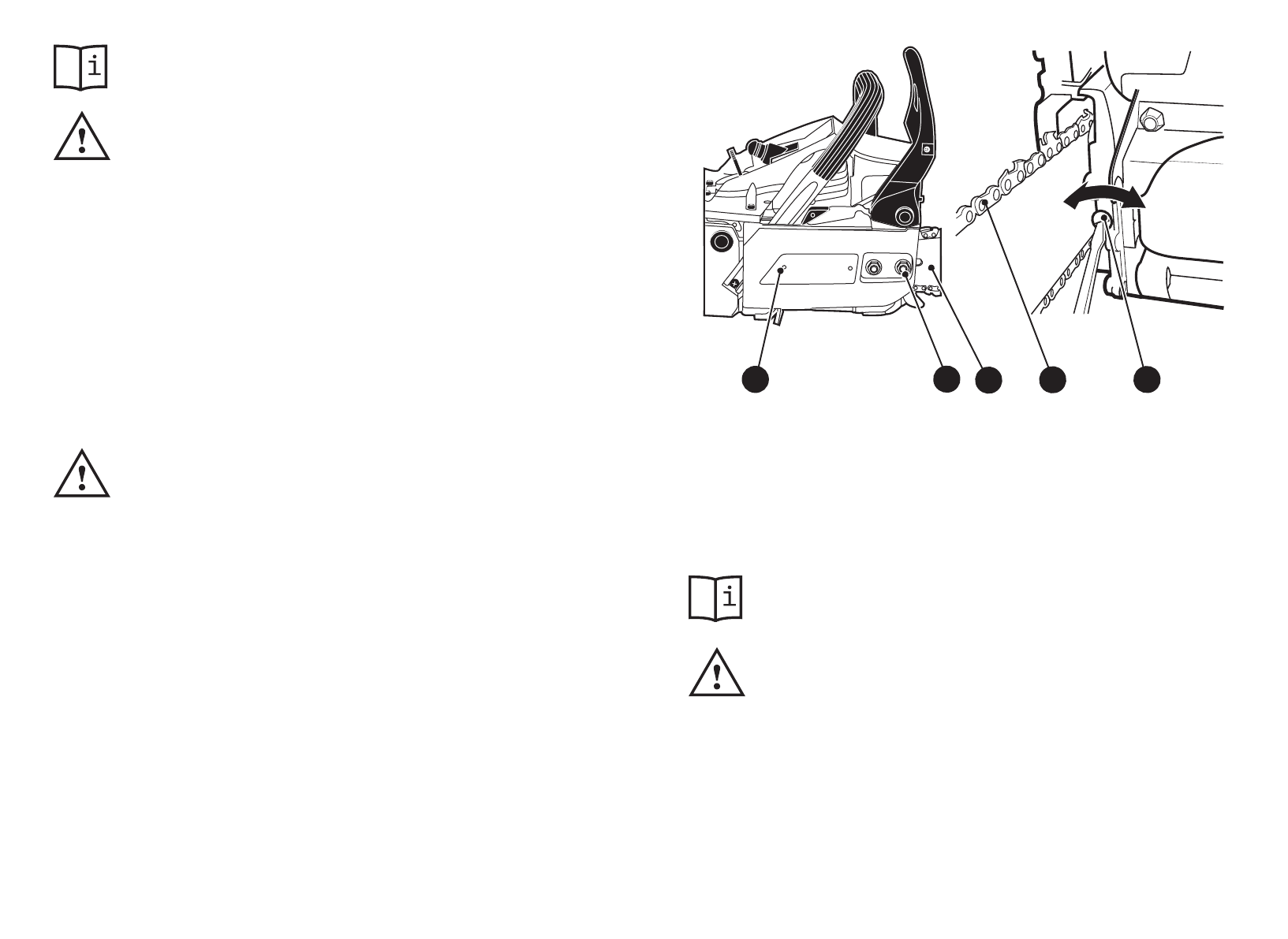

Рисунок 8

 — Приводной узел и натяжное устройство бензопилы

 Монтаж направляющей шины и пильной цепи
•

Отключите  цепной  тормоз.  Для  этого  надавите  на  рычаг  цеп-

ного тормоза 7 по направлению к рукоятке передней 15 (см. рис.
6) до характерного щелчка.

•

Отверните гайки 28 и

снимите с приводного узла 30 бензопи-

лы защитную крышку 27  (см. рис. 8 и 9).

•

Вращая винт натяжного устройства 29  (см. рис. 8 и 9) полнос-

тью ослабьте натяжение пильной цепи 4. Снимите пильную цепь
4  и  направляющую  шину  3  с  приводного  узла  30  бензопилы.
Осмотрите  пильную  цепь  4  и  направляющую  шину  3.  В  случае
обнаружения дефектов замените их.

•

Визуально  проверьте  отсутствие  загрязнений  масляного  ин-

жектора 33 (см. рис. 9). При необходимости  тонкой медной про-
волочкой прочистите отверстие масляного инжектора 33.

•

Возьмите пильную цепь 4 и, соблюдая правильное направле-

Запуск двигателя
•

  Перед  запуском  двигателя  5  проверьте  техническое  состоя-

ние бензопилы и убедитесь в отсутствии протечек топлива.
•  Подкачайте  топливо  в  топливную  систему  двигателя  5.  Для
этого  пять  –  шесть  раз  нажмите    кнопку  насоса  предваритель-
ной подкачки топлива 26-1 (см. рис. 6 и 7).

•

  Перед  запуском  холодного  двигателя  5  бензопилы  или  при

низкой  температуре  окружающего  воздуха,  закройте  воздуш-
ную  заслонку  карбюратора  двигателя  5  с  помощью  ручки  26
(см. рис. 7).

•

  Если  двигатель  5  прогрет  или  запускается  при  высокой  тем-

пературе окружающего воздуха, откройте воздушную заслонку
наполовину или оставьте ее полностью открытой.
•  Установите  выключатель  22  зажигания  двигателя  в  положе-
ние «

I

», т.е. включено.

• Плавно и без рывков вытягивайте на себя пусковую рукоятку
9 ручного стартера 14 (не на всю длину) до того момента, когда
Вы почувствуете сопротивление. Это точка «компрессии». Затем
верните пусковую рукоятку 9 в исходное положение и резко по-
тяните ее на себя. Положение оператора при запуске двигателя
5 бензопилы показано на рисунке 10.
•

ВНИМАНИЕ!

 Не вытягивайте тросик пусковой рукоятки 9 пол-

ностью — это может привести к поломке ручного стартера 14!
• Если запуска двигателя 5 не произошло, то плавно возвратите
пусковую  рукоятку  9  на  место  и  повторите  процедуру  запуска
(без подкачки топлива).
•  После  запуска  двигателя  5  дайте  пусковой  рукоятке  9  плав-
но вернуться в исходное положение, придерживая ее при этом
рукой.
•  После  того,  как  двигатель  5  запустится,  дайте  ему  прогреть-
ся  в  течение  нескольких  минут  и  медленно  установите  ручку
26 (см. рис. 7) в положение, соответствующее открытому состо-
янию  воздушной  заслонки  карбюратора.  Бензопила  готова  к
работе, двигатель 5 при этом работает в режиме минимальных
оборотов, и пильная цепь 4 не протягивается по направляющей
шине 3.

•

Удерживая левой рукой бензопилу за рукоятку переднюю 15,

правой  рукой  зажмите    блокировочную  клавишу  10  и  нажмите
на блокировочную кнопку 23. Далее плавно нажмите пальцами
на  клавишу  газа  12  (см.  рис.  6  и  7).  При  этом  произойдет  авто-
матическая  разблокировка  клавиши  газа  12,  и  двигатель  5  пе-
рейдет  в  режим  рабочих  оборотов.  В  зависимости  от  степени

3. Шина направляющая
4. Цепь пильная
27. Защитная крышка приводного узла

28. Гайка (2 шт.)
29. Винт натяжного устройства

27

29

28

3

4
