Пила цепная бензиновая «Зверь машина» GCS-1800/450 (ID 0318), артикул 3 14 02 016

22

35

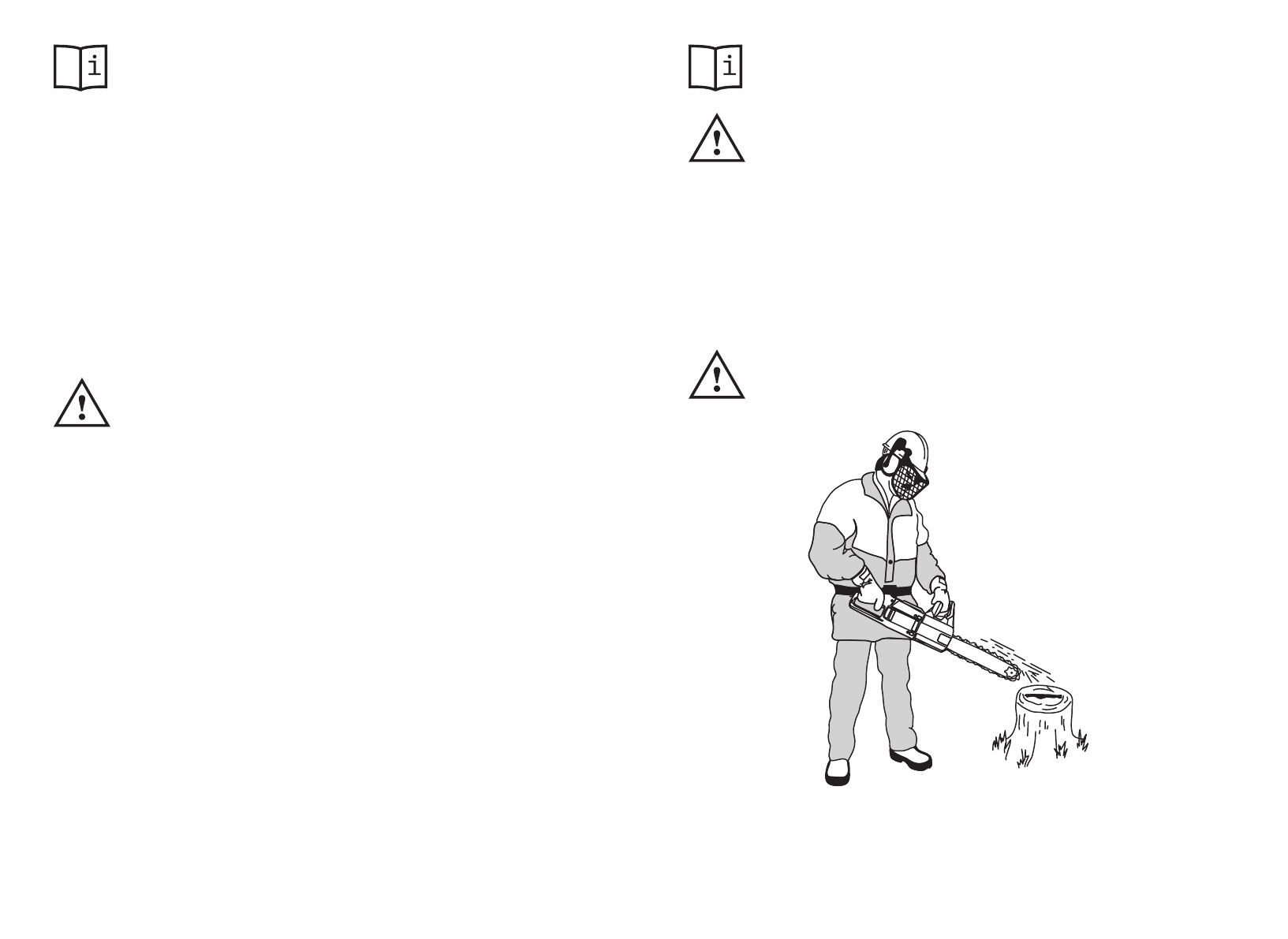

Рисунок 11

— Контроль устройства автоматической смазки режущей гарнитуры

Осмотр рычага цепного тормоза
•

Перед началом работы всегда проверяйте рычаг цепного тор-

моза  7

на  наличие  видимых  механических  повреждений  (тре-

щин, сколов и т. д.).

•

Нажмите на рычаг цепного тормоза 7 и, поочередно приводя

его в рабочие положения, убедитесь в его надежном закрепле-
нии и отсутствии люфтов.

Проверка ручного включения рычага цепного тормоза
•

Проверяйте цепной тормоз (см. рис. 6 и 12) ежедневно или при

каждом  использовании  бензопилы.  Крепко  держите  работаю-
щую бензопилу левой рукой за переднюю рукоятку 15, а правой
рукой  за  заднюю  рукоятку  11.  Согните  левую  руку  (не  отпуская
при  этом  рукоятки  передней  15)  и  нажмите  запястьем  на  рычаг
цепного  тормоза  7,  чтобы  включить  цепной  тормоз.  Пильная
цепь 4 должна мгновенно остановиться.

•  ВНИМАНИЕ!

Если  цепной  тормоз  не  работает,  работа  с  бен-

зопилой  запрещена.  Вам  необходимо  обратиться  в  сервисный
центр для выполнения квалифицированного ремонта.

•  Для  облегчения  запуска  двигателя  завод-изготовитель  уста-
новил  в  топливную  систему  дополнительный  элемент  —  насос
предварительной  подкачки  топлива  26-1.  С  помощью  насоса,  и
путем  нажатия  на  его  пластичную  диафрагму  производят  под-
качку топлива в карбюратор, что значительно облегчает запуск
бензинового двигателя бензопилы.
•  Пильная  цепь  4  и  направляющая  шина  3  образуют  собой  ре-
жущую гарнитуру бензопилы. Бензопила оборудована рычагом
цепного  тормоза  7,  предназначенным  для  мгновенной  оста-
новки  пильной  цепи  4  в  случае  отброса  направляющей  шины
3.  Пуск  двигателя  5    бензопилы  в  работу  осуществляется  при
помощи ручного стартера 14, рукоятки пусковой 9 и выключате-
ля  зажигания  22.  Безопасность  оператора  при  использовании
бензопилы  обеспечивают  блокировочная  клавиша  10  и  блоки-
ровочная  кнопка  23,  предотвращающие  случайное  нажатие  на
клавишу газа 12. При помощи ручки 26 управляют положением
воздушной  заслонки  карбюратора,  что  используется  при  запу-
ске  и  эксплуатации  двигателя  5.  Под  съемной  крышкой  25  на-
ходится воздушный фильтр, предназначенный для очистки воз-
духа  поступающего  в  карбюратор  двигателя  5.  Крышка  25  на
корпусе бензопилы 8 крепится при помощи фиксатора 24. Для
удержания бензопилы в процессе работы и транспортирования
предусмотрены рукоятка передняя 15 и рукоятка задняя 11.

•

Для предотвращения затягивания бензопилы в распил при пи-

лении  нижней  стороной  направляющей  шины  3  предусмотрен
специальный  зубчатый  упор  17.  Привод  пильной  цепи  4  закрыт
защитной крышкой. Бензопила оборудована уловителем, пред-
назначенным для улавливания пильной цепи  4 при ее обрыве
или  срыве  с  направляющей  шины  3.  Рычаг  цепного  тормоза  7
является  одновременно  защитным  щитком,  предохраняющим
левую руку оператора при обрыве пильной цепи  4 или ее сры-
ве с направляющей шины  3.

•

Топливная смесь необходимая для работы двигателя 5 бензо-

пилы  заливается  в  топливный  бачок  оснащенный  крышкой  13.
Смазка  направляющей  шины  3  и  пильной  цепи  4  осуществля-
ется автоматически в процессе пиления с помощью устройства
автоматической смазки. Заливка необходимого количества мас-
ла  в  масляный  бачок  устройства  автоматической  смазки  осу-
ществляется через его горловину  оснащенную крышкой 16.

•

От  работающего  двигателя  5  бензопилы  крутящий  момент

передается на узел центробежного сцепления. При нажатии на
клавишу  газа  12,  обороты  двигателя  5  бензопилы  увеличива-
