www.kraton.ru
Пила цепная бензиновая «Зверь машина» GCS-1800/450 (ID 0318), артикул 3 14 02 016
36
21

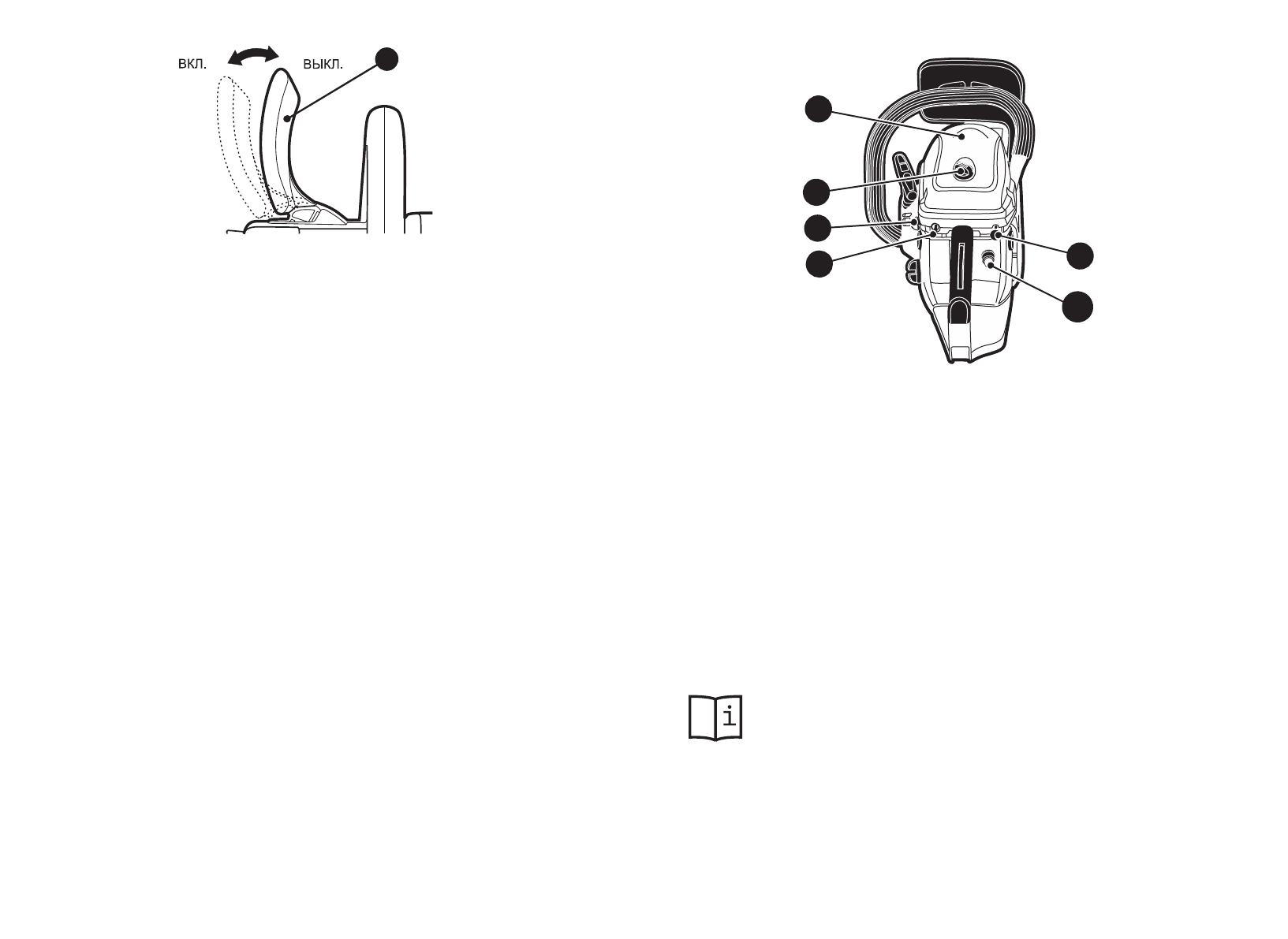

Рисунок 7
— Элементы управления работой двигателя бензопилы
22. Выключатель зажигания
23. Блокировочная кнопка
24. Фиксатор
25. Крышка воздушного фильтра
26. Ручка воздушной заслонки
26-1. Насос предварительной подкачки
топлива
25
22
26
24
23
26-1
Устройство и принцип работы бензопилы
•
Общий вид бензопилы приведен на рис. 6 и 7, ее подробное
устройство приведено на схеме сборки (см. приложение Б). В
корпусе 8 смонтированы основные узлы и механизмы бензопи-
лы: двухтактный двигатель внутреннего сгорания 5 (двигатель)
с глушителем 6 и устройством зажигания, ручной стартер 14, ав-
томатическое центробежное сцепление, цепной тормоз, устрой-
ство для автоматической смазки пильной цепи 4 и направляю-
щей шины 3, топливный и масляный бачки, воздушный фильтр и
другие элементы (см. схемы сборки).
7
7. Рычаг цепного тормоза
Рисунок 12
— Проверка работы цепного тормоза
Характеристики
