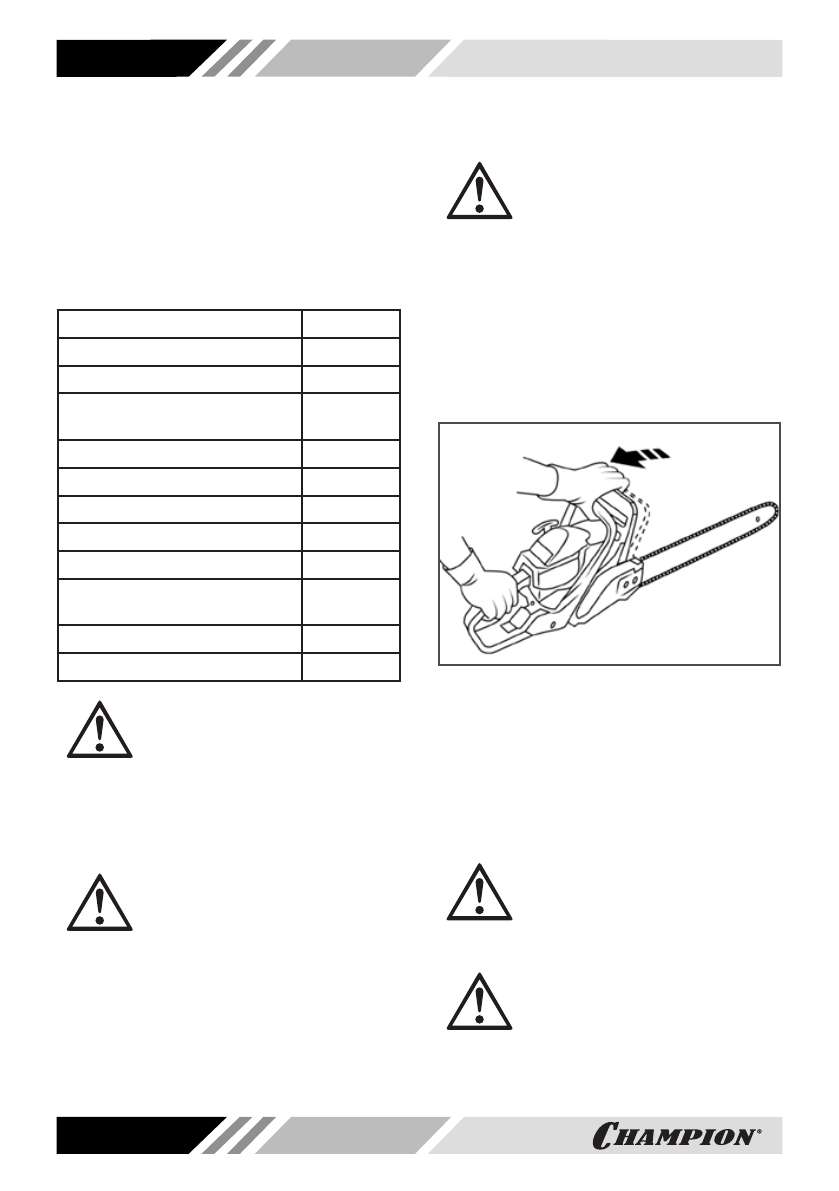

8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность устройства приведена в
Таблице 1.
ТАБЛИЦА 1. Комплектность
устройства
Наименование
кол-во
Бензопила
1 шт.
Руководство по эксплуатации
1 шт.
Емкость для приготовления
топливной смеси
1 шт.
Шина направляющая
1 шт.
Цепь пильная
1 шт.
Чехол защитный
1 шт.
Крышка шины
1 шт.
Отвертка
1 шт.
Ключ Г-образный
шестигранный
1 шт.
Ключ свечной
1 шт.
Упор зубчатый
1 шт.
ВНИМАНИЕ!
Производитель
оставляет
за собой право без предвари
-
тельного уведомления вносить измене
-
ния в комплектность.
УСТАНОВКА ШИНЫ И ЦЕПИ
ПРЕДУПРЕЖДЕНИЕ!
Для работы используйте
шины и цепи, рекомендован
-
ные производителем для данной модели
бензопилы.
ОСТОРОЖНО!
Все работы по установке
и регулировке цепи выполняй
-
те в защитных перчатках.
Для установки цепи и шины сделайте
следующее:
1. Перед установкой шины и цепи убеди
-
тесь в том, что тормоз цепи находится
в расторможенном положении. Для
этого ручку тормоза (Рис. 2) потяните
на себя до щелчка.
Рис. 2 Отключение тормоза
2. Открутите гайки крепления 17 и сни
-
мите крышку шины 19 (Рис. 1).
3. Установите шину пазом на шпильки
крепления шины 1 и передвиньте ее
в сторону барабана сцепления 4 для
облегчения установки цепи (Рис. 3).
ПРИМЕЧАНИЕ!
Для снятия крышки шины
с бензопилы может потребо
-
ваться небольшое усилие.
ВНИМАНИЕ!
Перед установкой шины уда
-
лите
транспортировочные
шайбы со шпилек шины (если предусмо
-
трено конструкцией). Шайбы предна
-
значены только для транспортировки
