11
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Основные узлы и органы управления представлены на Рис.1.
1
2
21
10
11
12
13
14
15
16
18
19
20
4
5
6
7
8
9
3
17

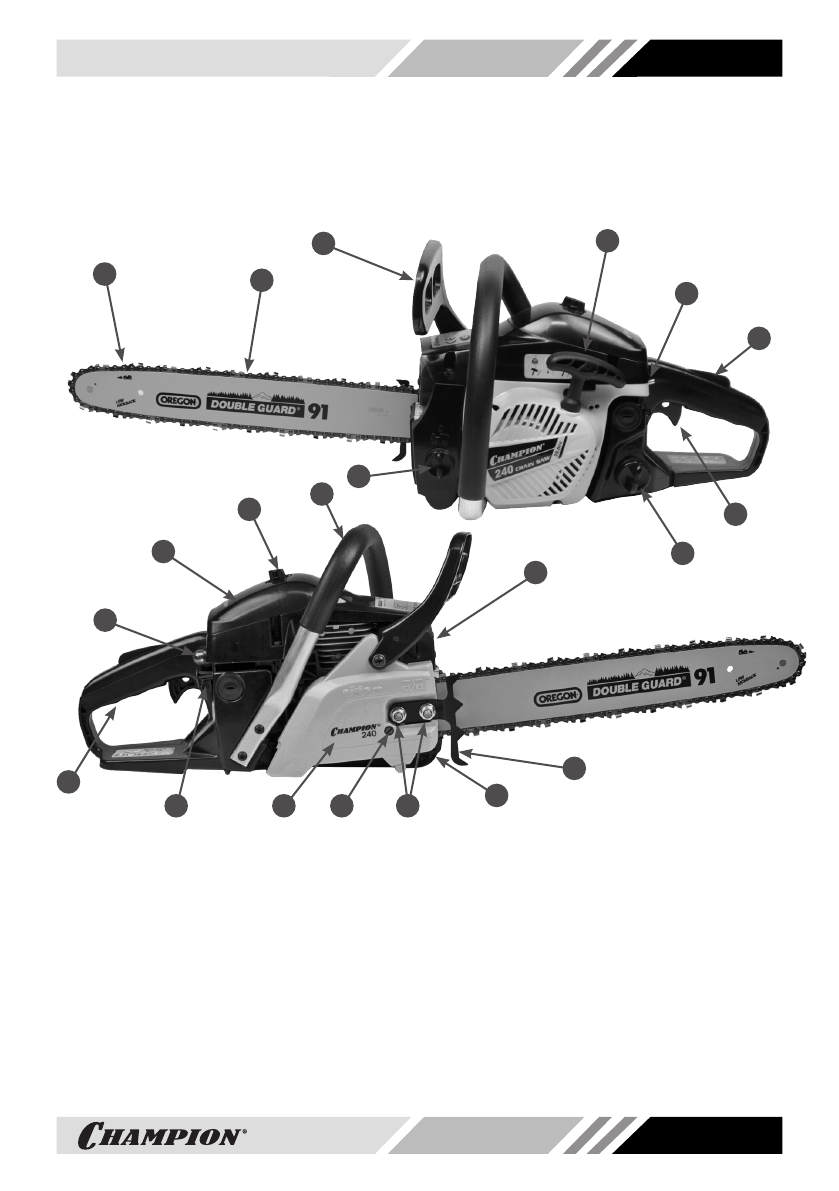

Рис. 1 Основные узлы и органы управления
1. Цепь пильная 2. Шина направляющая 3. Ручка тормоза 4. Ручка стартера 5. Выключатель зажигания
6. Рычаг блокировки рычага газа 7. Рычаг газа 8. Крышка топливного бака 9. Крышка масляного бака
10. Насос ручной топливный 11. Крышка воздушного фильтра 12. Винт крепления крышки воздушного фильтра
13. Рукоятка передняя 14. Глушитель 15. Упор зубчатый 16. Уловитель цепи 17. Гайки крепления крышки
шины 18. Шестерня натяжителя цепи 19. Крышка шины 20. Рычаг управления воздушной заслонкой
21. Рукоятка задняя
ПРИНЦИП РАБОТЫ БЕНЗОПИЛЫ
Бензопила относится к механизмам, приводимым в действие одноцилиндровым двух
-
тактным бензиновым двигателем. Вращающийся коленчатый вал двигателя через сце
-
пление центробежного типа передает крутящий момент на ведущую звездочку, кото
-
рое приводит в движение пильную цепь.
Содержание
- 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 4 Уважаемый пользователь!; устройствами, которые постоянно совершенствуются.
- 5 И ИНФОРМАЦИИ; клеек, либо нанесены рельефно на корпусе.; РАСШИФРОВКА СЕРИЙНОГО НОМЕРА
- 6 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ; Бензопила (далее по тексту бензопила
- 9 БЕЗОПАСНОСТЬ
- 10 ТЕХНИЧЕСКАЯ БЕЗОПАСНОСТЬ
- 11 Основные узлы и органы управления представлены на Рис.1.; Рис. 1 Основные узлы и органы управления; ПРИНЦИП РАБОТЫ БЕНЗОПИЛЫ; рое приводит в движение пильную цепь.
- 12 КОМПЛЕКТНОСТЬ; ТАБЛИЦА 1. Комплектность; УСТАНОВКА ШИНЫ И ЦЕПИ; Рис. 2 Отключение тормоза
- 13 Рис. 3 Установка пильной цепи; Рис. 4 Затяжка гаек крепления; РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ
- 15 ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ; Для подготовки к работе необходимо:; МАСЛО ДЛЯ СМАЗКИ
- 16 ТАБЛИЦА 2. Определение пропорций; ЗАПРАВКА ТОПЛИВНОГО БАКА
- 19 ОТСКОК/ОТДАЧА БЕНЗОПИЛЫ; Меры предосторожности при отскоке/
- 20 ЗАПУСК ДВИГАТЕЛЯ; Запуск холодного двигателя
- 21 необходимые для запуска бензопилы; Запуск теплого двигателя
- 22 Рис. 12 Расположение
- 23 Рис. 13 Проверка подачи масла; ОБКАТКА БЕНЗОПИЛЫ
- 24 ВАЛКА ДЕРЕВЬЕВ
- 28 Дерево при распиливании мо; оба конца дерева зажаты и находятся; ВЫСВОБОЖДЕНИЕ ЗАСТРЯВШЕЙ
- 29 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; ВИДЫ РАБОТ И ПЕРИОДИЧНОСТЬ
- 31 ся гарантийным случаем.
- 32 Рис. 20 Обслуживание воздушного; ОБСЛУЖИВАНИЕ ТОПЛИВНОГО
- 33 Не вытягивайте топливный; ОБСЛУЖИВАНИЕ ТОПЛИВНОГО И
- 34 ОБСЛУЖИВАНИЕ СВЕЧИ; Рис. 23 Проверка зазора между
- 35 РЕГУЛИРОВКА КАРБЮРАТОРА; Рис. 25 Винты регулировки
- 36 ОБСЛУЖИВАНИЕ ПИЛЬНОЙ ЦЕПИ; Рис. 26 Внешний вид корпуса обоймы
- 38 ОБСЛУЖИВАНИЕ ШИНЫ; Рис. 32 Смазывание подшипника
- 39 Рис. 33 Обслуживание шины; ОБСЛУЖИВАНИЕ ВЕДУЩЕЙ; Рис. 34 Максимально допустимая
- 40 РЕАЛИЗАЦИЯ И УТИЛИЗАЦИЯ; ХРАНЕНИЕ
- 42 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Возможная причина; Двигатель не запускается
