13

бензопилы.

4.  Установите  пильную  цепь  как  пока

-

зано  на  Рис.  3.  При  установке  цепи

следите за тем, чтобы режущая кром

-

ка  звена  была  расположена  вперед

по  ходу  движения  цепи,  т.е.  по  часо

-

вой стрелке. Поместите цепь на зубья

ведущей  звездочки,  расположенной

позади  барабана  сцепления  4  (Рис.

3).  Удостоверьтесь  в  правильном  по

-

ложении  цепи  на  ведущей  звездочке

(Рис. 3).

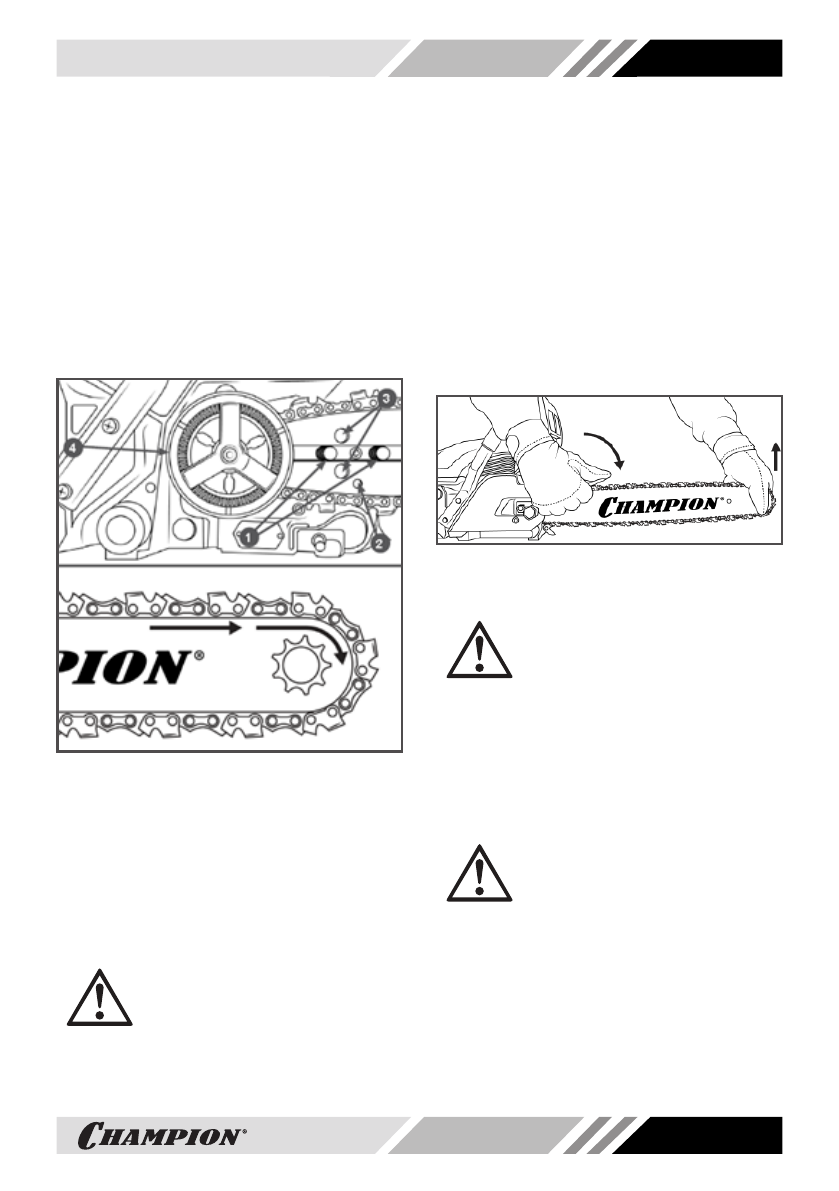

Рис. 3 Установка пильной цепи

1. Шпильки 2. Отверстие шины для подачи масла

3. Отверстия для пальца натяжителя 4. Барабан

сцепления

5.  Вращая  шестерню  натяжителя  цепи

18  (Рис.  1)  против  часовой  стрелки,

установите палец натяжителя в край

-

нее  левое  положение.  Установите  на

место крышку шины.

ВНИМАНИЕ!

При  установке  крышки  следи

-

те  за  тем,  чтобы  палец  на

-

тяжителя  цепи  совпал  с  отверстием

в направляющей шине.

6.  Придерживая  шину  за  передний  ко

-

нец,  потяните  ее  вверх  и  закрутите

гайки  крепления  крышки,  не  затяги

-

вая ключом.

7.  Протяните рукой цепь вдоль по шине.

Правильно установленная цепь долж

-

на свободно передвигаться по шине.

8.  Отрегулируйте  натяжение  цепи  (см.

раздел  РЕГУЛИРОВКА  НАТЯЖЕНИЯ

ЦЕПИ).

9.  Затяните  гайки  крепления  крышки

шины ключом (Рис. 4).

Рис. 4 Затяжка гаек крепления

крышки шины

ВНИМАНИЕ!

При  затяжке  гаек  крепления

крышки  шины  ключом  не  сле

-

дует прилагать чрезмерное усилие. До

-

статочно  закрутить  гайку  до  касания

крышки  шины  (крышка  шины  при  этом

должна  плотно  прилегать  к  корпусу

бензопилы)  не  прилагая  усилий.  Затем

поверните  ключ  примерно  на  1/8  обо

-

рота.

ВНИМАНИЕ!

Затяжка  гайки  крепления

шины  с  чрезмерным  усилием

приведет к повреждению резьбы шпиль

-

ки  или  вытягиванию  ее  из  посадочного

места в картере двигателя. Данная не

-

исправность  не  подлежит  ремонту  по

гарантии.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ

От правильного натяжения цепи зависит

эффективность  пиления,  а  также  срок
