37

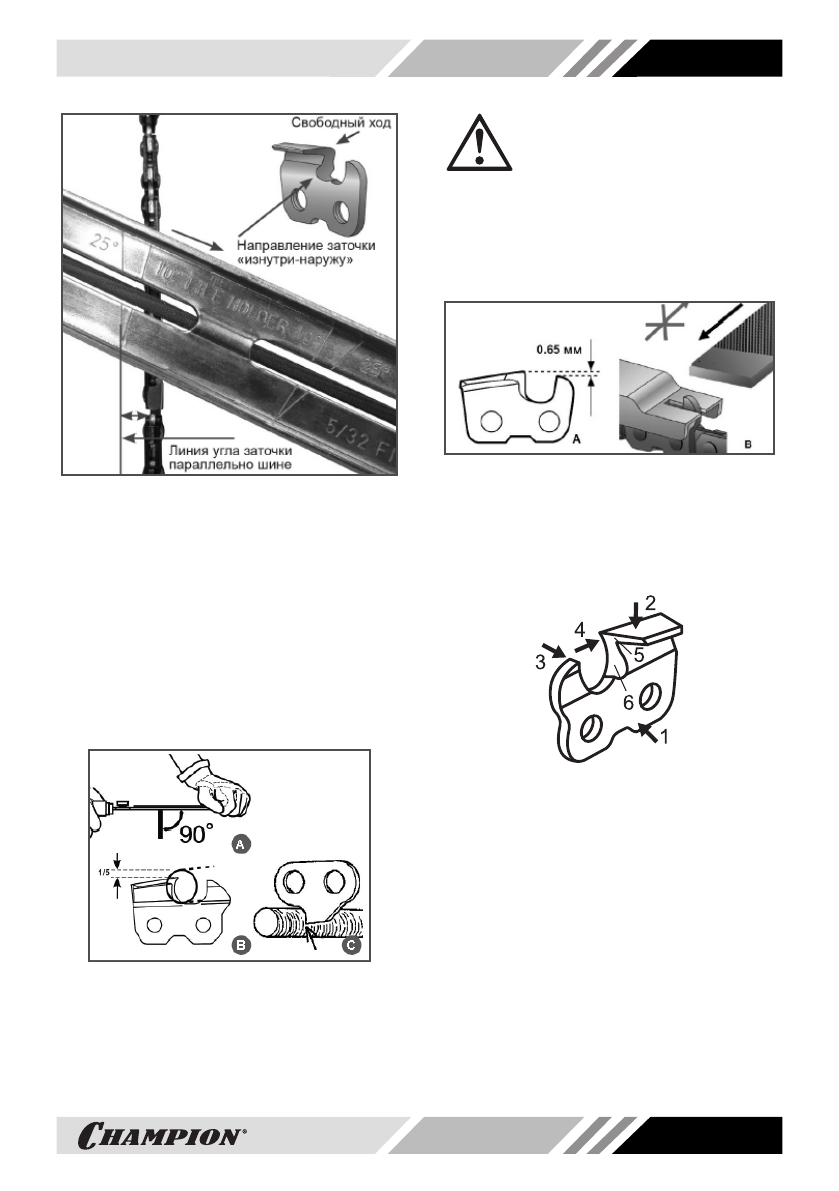

Рис. 28 Определение угла заточки

При  заточке  цепи  следите  за  тем,  чтобы

между  обоймой  с  напильником  и  шиной

с цепью выдерживался угол 90º (Рис. 29А).

При  правильно  подобранных  напильнике

и  обойме,  при  заточке  цепи  1/5  часть  на

-

пильника  (примерно  20%),  должна  высту

-

пать  над  верхней  гранью  режущего  звена

(Рис.  29В).  Следите  за  тем,  чтобы  нижний

край  ведущего  звена  5  (Рис.  27)  всегда

оставался  острым.  При  наличии  заусениц

сточите их круглым напильником (Рис. 29С).

Рис. 29 Положение напильника при

заточке

ВНИМАНИЕ!

При  заточке  цепи  следите  за

тем,  чтобы  длина  грани  пра

-

вого  и  левого  режущего  звеньев  была

одинаковой.

После 2-3 заточек цепи обязательно про

-

веряйте  высоту  ограничителя  глубины

резания при помощи калибра.

Рис. 30 Проверка высоты

ограничителя глубины резания

Ограничитель  глубины  резания  3  распо

-

ложен на каждом режущем звене 1 перед

верхней гранью 2 (Рис. 31).

Рис. 31 Части режущего звена цепи

1-Звено 2- Верхняя грань 3- Ограничитель глубины

резания 4- Торцевая грань 5-Режущая кромка

верхней грани 6- Режущая кромка торцевой

грани

Разница по высоте между верхней кром

-

кой  ограничителя  глубины  3  и  режущей

кромки  верхней  грани  5  режущего  звена

обозначается,  как  расстояние  глубины

резания  (Рис.  30).  Это  расстояние  зави

-

сит  от  шага  цепи  и  от  вида  исполнения

цепи,  но  на  большинстве  типов  цепей

это расстояние составляет 0,65 мм. (Рис.

30А). Расстояние глубины резания опре

-

деляет  глубину  врезания  лезвия  в  дре

-

весину (толщина стружки) и, тем самым,
