8. Белый/красный провод:

 положительный датчик

тревоги.

Замыкание белого/красного провода на +12 В более

чем на 3 сек. вызовет переход модуля в режим тревоги.
При нахождении в зоне действия сети GSM, модуль
произведет прямой звонок и начнет рассылку тревожных
SMS-сообщений. Подключите белый/красный провод к
выходу охранной системы, на котором +12 В появляется
в режиме тревоги более чем на 3 сек. (например, выход
положительной полярности на сирену).

3-КОНТАКТНЫЙ РАЗЪЕМ CN6

Проложите кабель с 3-контактным разъемом

от микрофона к процессорному блоку модуля и
подсоедините его к разъему CN6. Данный разъем служит
только для подключения микрофона. Микрофон входит в
комплект поставки.

4-КОНТАКТНЫЙ РАЗЪЕМ CN7

Проложите кабель с 4-контактным разъемом от

громкоговорителя к процессорному блоку модуля
и подсоедините его к разъему CN7. Данный разъем
служит только для подключения громкоговорителя.
Громкоговоритель входит в комплект поставки.

3-КОНТАКТНЫЙ РАЗЪЕМ CN8

Проложите провода с 3-контактным разъемом от

СИД к процессорному блоку модуля и подсоедините
его к разъему CN8. Данный разъем служит только для
подключения СИД. Не подключайте к этому разъему ничего,
кроме двухцветного СИД из комплекта поставки.

23

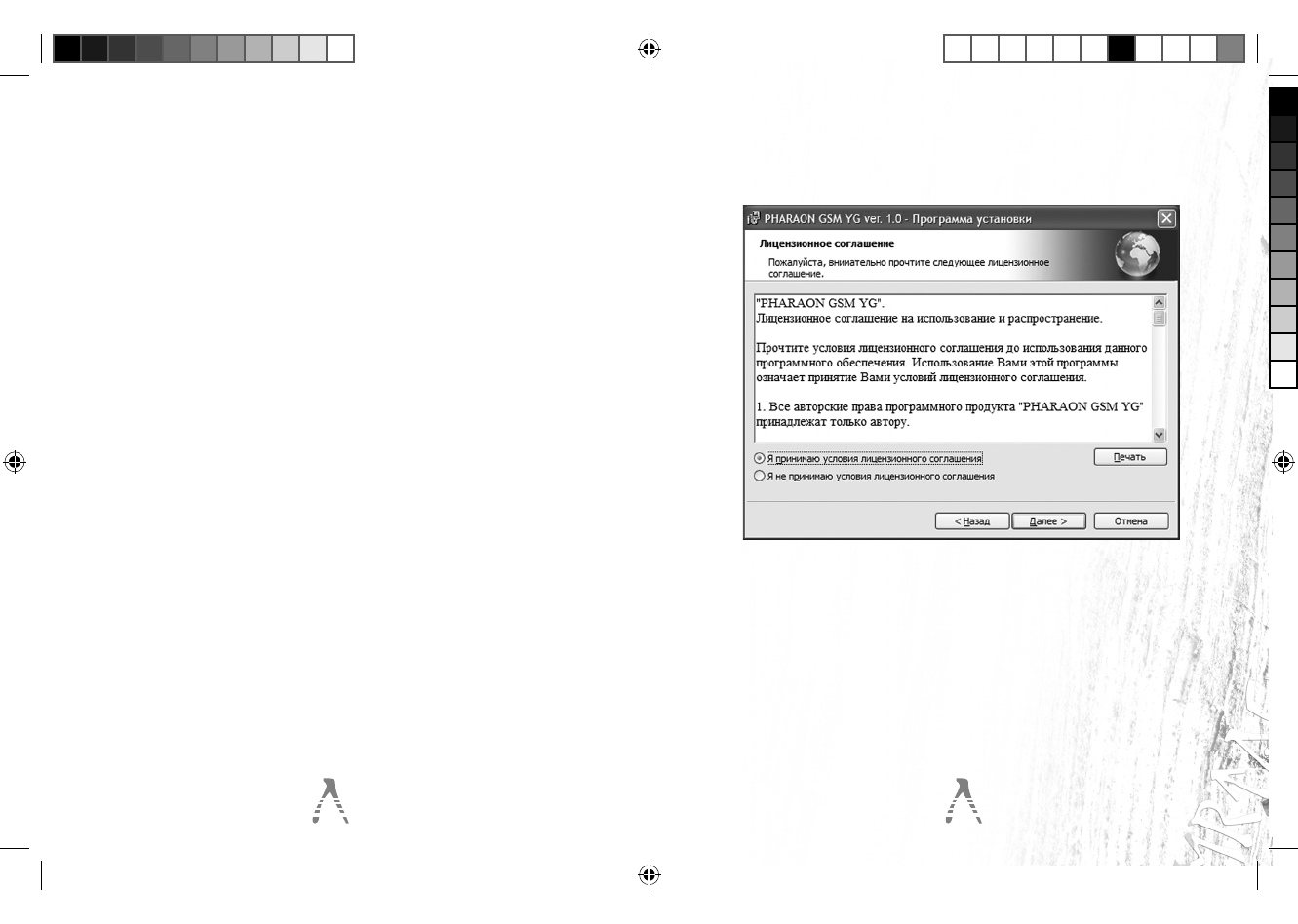

Внимательно прочтите лицензионное соглашение

на использование и распространение программного
продукта.
