Pharaon YG40 - Инструкция по эксплуатации - Страница 14

14

 КОАКСИАЛЬНЫЙ РАЗЪЕМ CN1

Проложите коаксиальный кабель от антенны GSM

к процессорному блоку модуля и подсоедините его
к разъему CN1. Данный разъем служит только для
подключения антенны GSM. Не подключайте к этому
разъему ничего, кроме антенны из комплекта поставки.

2-КОНТАКТНЫЙ РАЗЪЕМ CN2

Проложите провода с 2-контактным разъемом от

служебной кнопки к процессорному блоку и подсоедините
их к 2-контактному разъему CN2. Служебная кнопка входит
в комплект поставки.

5-КОНТАКТНЫЙ РАЗЪЕМ CN3

Этот разъем предназначен для подключения внешней

двухкнопочной клавиатуры с ИК-датчиком. Проложите
провода с 5-контактным разъемом от внешней
клавиатуры к процессорному блоку и подсоедините их
к 5-контактному разъему CN3. Внешняя двухкнопочная
клавиатура входит в комплект поставки.

4-КОНТАКТНЫЙ РАЗЪЕМ CN4

Этот разъем предназначен для подключения

4-проводного кабеля PC-адаптера USB-UART. Подсоедините
кабель PC-адаптера к 4-контактному разъему CN4 при
настройке функций модуля с помощью PC (см. стр. 19).
PC-адаптер входит в комплект поставки.

8-КОНТАКТНЫЙ РАЗЪЕМ CN5

1. Красный провод:

 вход (+ 12 В, 5 А) постоянного тока

от аккумулятора.

27

ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ДЛЯ

НАСТРОЙКИ МОДУЛЯ

После того как Вы подключили к Вашему компьютеру

PC-адаптер, необходимо соединить  PC-адаптер с
разъемом CN4 GSM-модуля.

Подайте на модуль питание, а затем нажмите и

удерживайте служебную кнопку в течение 10 сек. В течение
следующих 30 сек. запустите программу настройки
GSM-модуля PHARAON GSM YG при помощи ярлыка на
рабочем столе или через главное меню (Главное меню\
Программы\PHARAON\PHARAON GSM YG). Программа

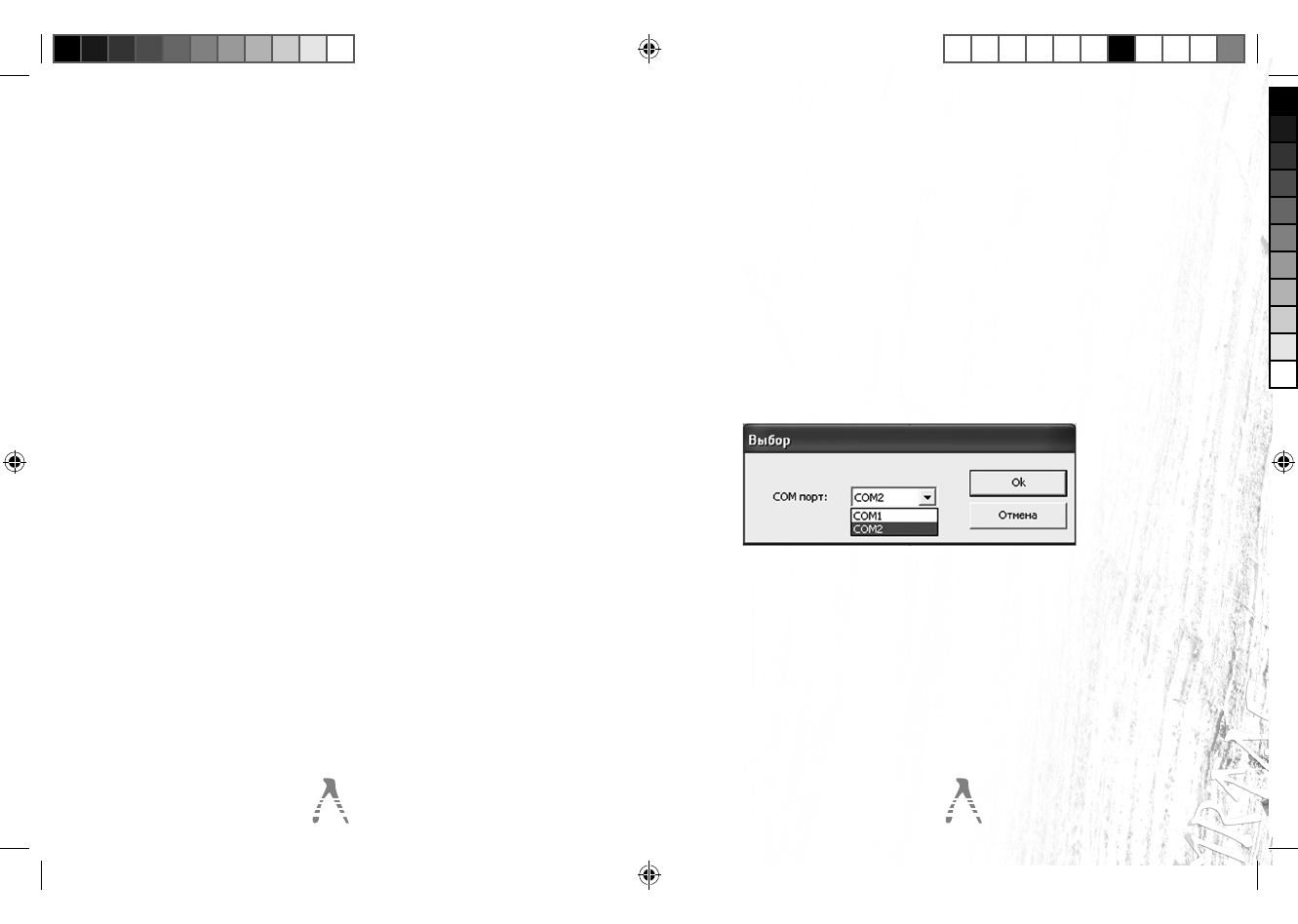

предложит Вам выбрать COM-порт для работы
с PC-адаптером. Выберете виртуальный COM-порт,
появившийся после подключения PC-адаптера.
