3. Желтый провод:

положительный датчик включения

зажигания.

Этот провод служит информационным входом в режиме

тревоги. Подключите желтый провод к замку зажигания.
На данном проводе должно появляться напряжение +12 В
в положении Вкл. (ON) и не пропадать при вращении
стартера.

4. Коричневый провод:

 отрицательный датчик тревоги.

Замыкание коричневого провода на МАССУ более

чем на 3 сек. вызовет переход модуля в режим тревоги.
При нахождении в зоне действия сети GSM-модуль
произведет прямой звонок и начнет рассылку тревожных
SMS-сообщений. Подключите коричневый провод к выходу
охранной системы, на котором МАССА появляется только
в режиме тревоги.

Если такой выход в охранной системе отсутствует,

не подключайте коричневый провод, а используйте
положительный датчик тревоги (белый/красный провод
этого разъема).

5. Зеленый провод:

 выход изменяемой полярности

(+ 12 В/МАССА, 3 А) на клаксон.

Этот провод обеспечивает работу штатного клаксона

автомобиля от GSM-модуля в режимах «Паника» и
Anti Car-hijack. Подключите зеленый провод к цепи штатного
клаксона, где появляется +12 В или МАССА при его
включении.

Полярность сигнала на этом выходе зависит от

положения перемычки JP1 на процессорном блоке
модуля:

25

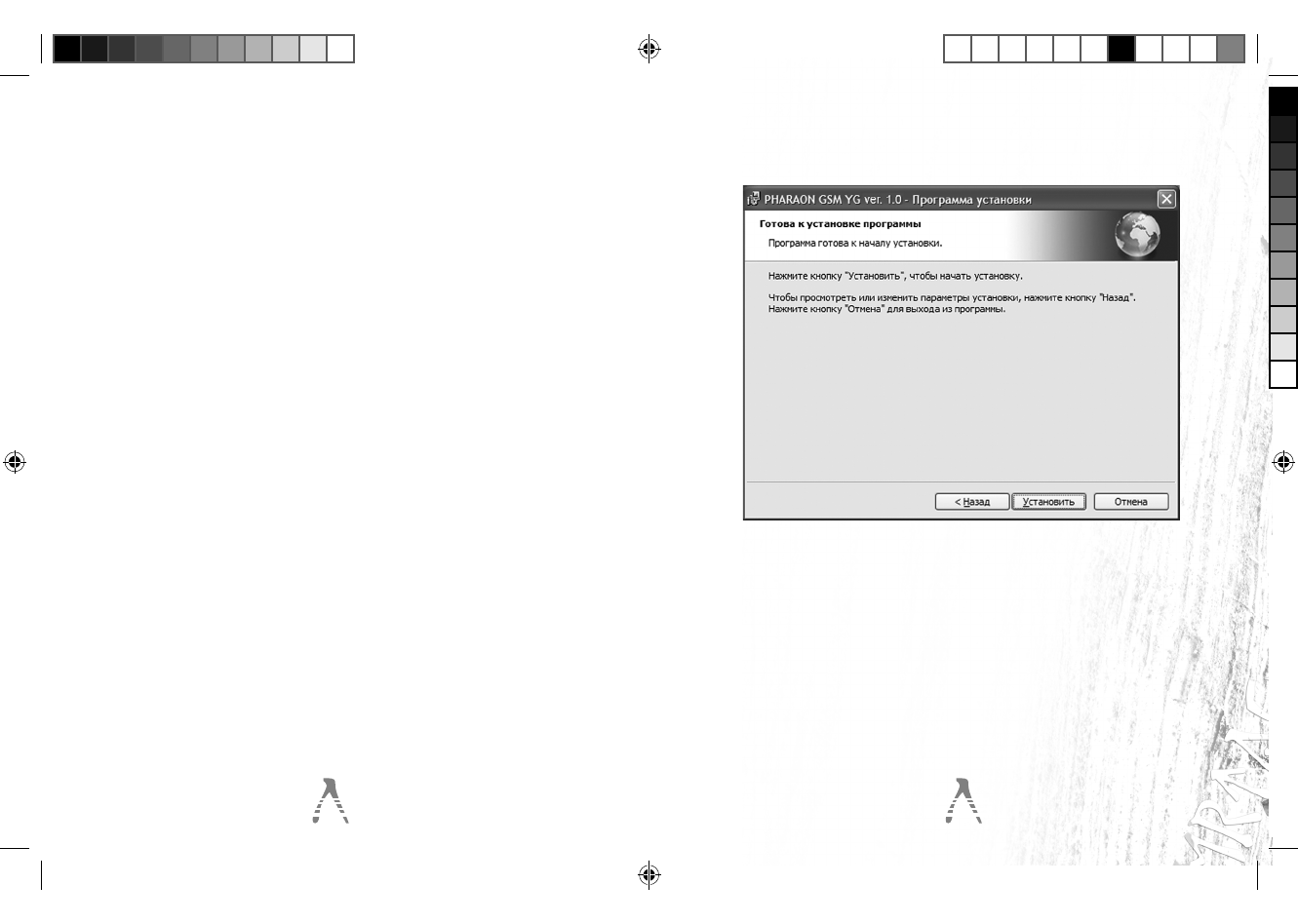

Подтвердите установку программного продукта с

выбранными параметрами.
