26

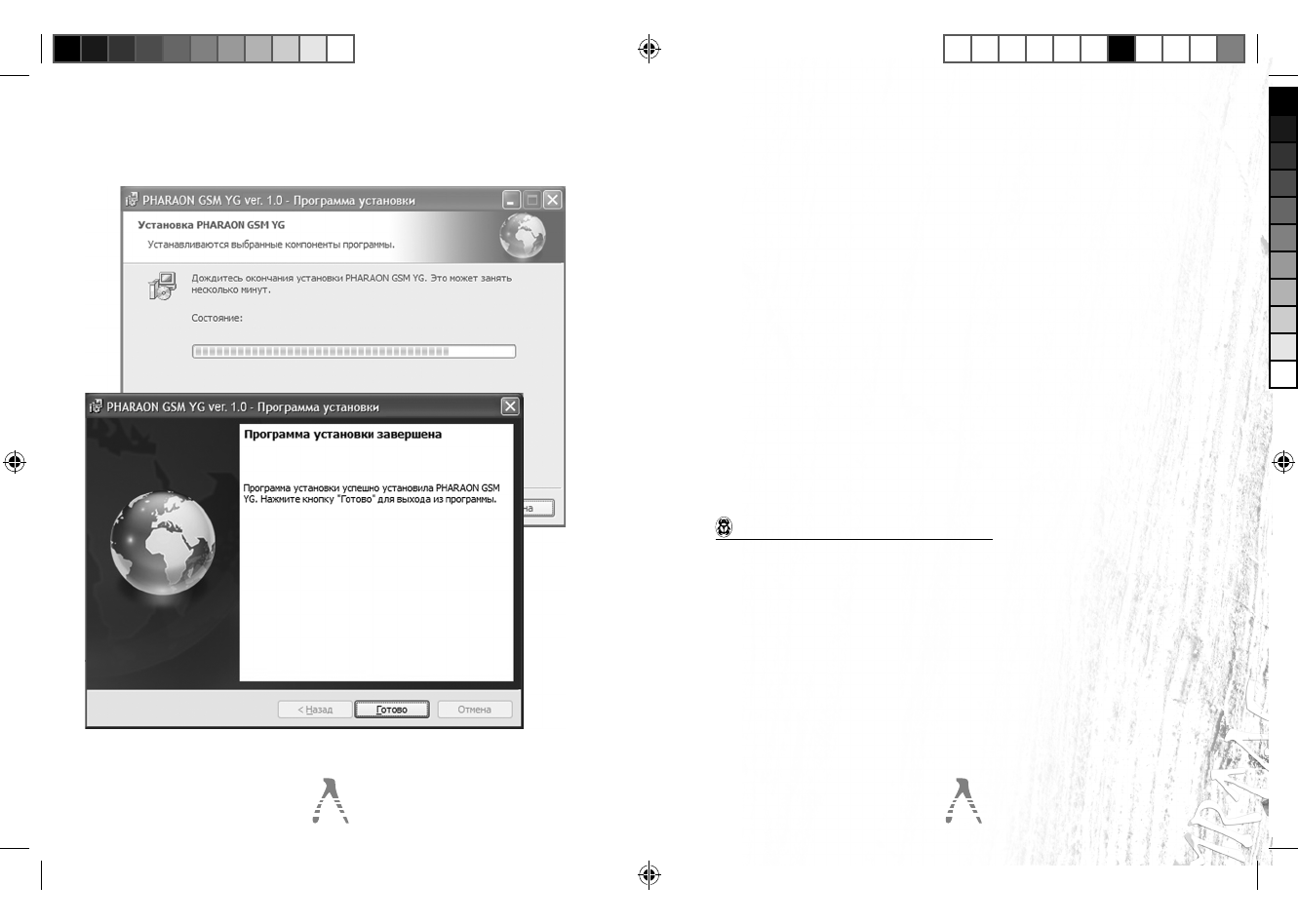

Дождитесь завершения установки программного

обеспечения, а затем выйдете из программы установки.

15

Этот провод подает питание на процессорный блок.

Подключите красный провод к положительной клемме
аккумулятора до штатных автомобильных предохранителей.

2. Серый провод:

отрицательный выход (-250 мА)

управления НР (Нормально Разомкнутым) реле блокировки
двигателя.

Этот провод служит для управления НР реле блокировки

зажигания или стартера. Сигнал низкого уровня на этом
проводе присутствует до того момента, пока модуль не
заблокирует работу двигателя в режиме Anti Car-hijack.
Чтобы иметь возможность прекратить работу уже
запущенного двигателя следует устанавливать реле
блокировки в цепях зажигания или топливного насоса.

Это транзисторный слаботочный (-250 мА) выход. Он

может использоваться только для управления дополнительно
установленным реле. Для размыкания блокируемой цепи
используйте 30 и 87 контакты дополнительного реле. Выход
защищен от перегрузки внутренним токоограничительным
резистором.

 ВНИМАНИЕ!

Режим Anti Car-hijack с блокированием цепей

зажигания может использоваться только в экстренных

случаях. Так как он предусматривает остановку

двигателя во время движения, то в некоторых ситуациях

это может быть опасно.
Выбор блокируемой цепи должен производиться

квалифицированным специалистом с учетом

индивидуальных параметров автомобиля. Неправильно

реализованная блокировка двигателя  может привести

к отказу оборудования или созданию аварийной

ситуации на дороге.
