3
Чёрный
Выход «Масса» – Провод предназначен для подключения массы датчика
удара при постановке на охрану. Допустимый ток нагрузки до 50 мА
4
Красный
Выход «Питание» (+12В; 50 мА).– Провод предназначен для подключения
питания датчика удара. Соединён с питанием в процессорном блоке.
Недопустимо питание от этой цепи других устройств, кроме датчика
С2 – РАЗЪЕМ ПОДКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
Разъём предназначен для подключения дополнительного датчика.
Возможно использование любого датчика, на выход которого выдается
масса при срабатывании. Присоединение контактов разъема С2 к
дополнительному датчику должно быть произведено в соответствии с
инструкцией на этот датчик.
РАЗЪЕМ C2
№ Цвет провода
Назначение
1
Вход (-) «Зона тревоги» Подача массы на этот вход в режиме охраны
вызывает срабатывание зоны тревоги
2
Выход «Масса» – Провод предназначен для подключения массы
дополнительного датчика при постановке на охрану. Допустимый ток
нагрузки до 50 мА
3
Выход «Питание» (+12В; 50 мА) – Провод предназначен для подключения
питания дополнительного датчика. Соединён с питанием в
процессорном блоке. Недопустимо питание от этой цепи каких-либо
других устройств, кроме датчика
С3 – РАЗЪЕМ ПОДКЛЮЧЕНИЯ СВЕТОДИОДНОГО ИНДИКАТОРА СОСТОЯНИЯ
Разъём предназначен для подключения светодиодного индикатора (с
кабелем), входящего в стандартный комплект поставки. Подключение каких-
либо других устройств и цепей к данному разъему не допускается. При
необходимости возможно наращивание кабеля (требуется сохранение
полярности подключения), могут быть использованы провода любого
сечения.
РАЗЪЕМ С3
№
Цвет провода
Назначение
1
Красный
Выход «Питание» (+12В; 5 мА) - Провод предназначен для подключения
анода светодиодного индикатора состояния
2
Чёрный
Выход «Масса» - Провод предназначен для подключения катода
светодиодного индикатора состояния

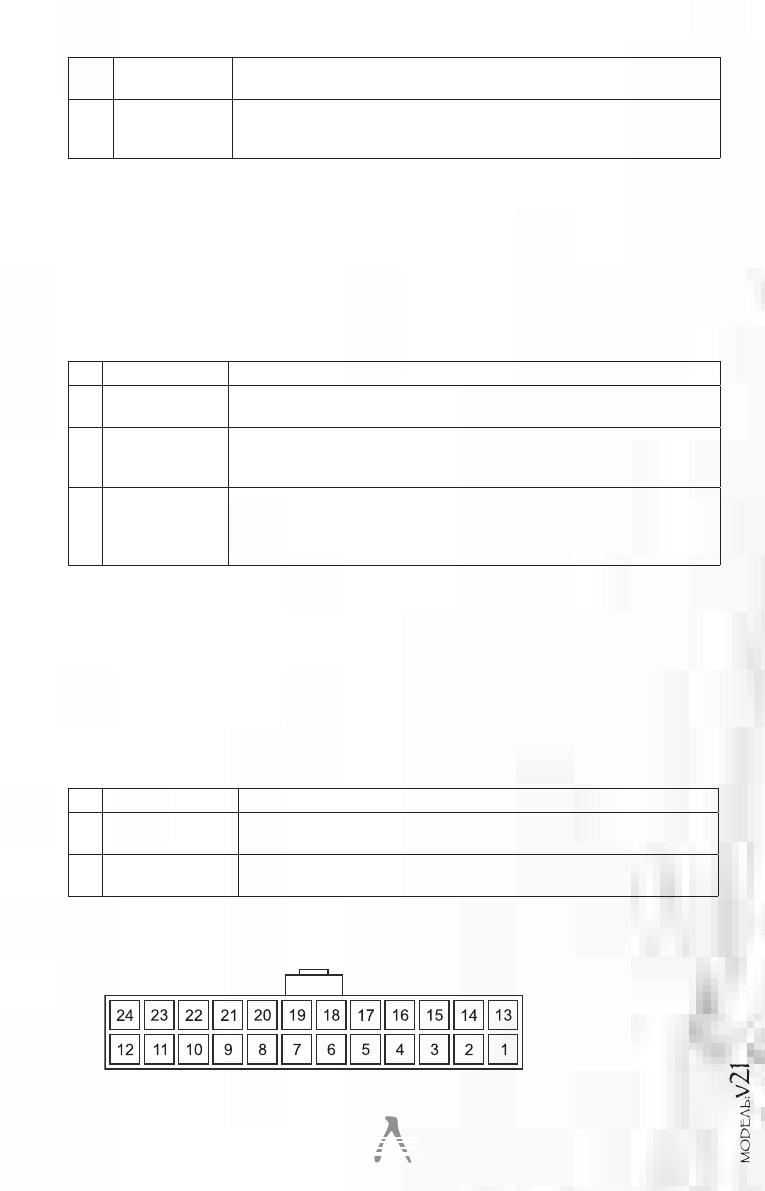

Рис. 2. Нумерация выводов для разъема С4
9
