РАЗЪЕМ C7
№
Цвет провода
Назначение
1
Чёрный
Вход VALET - провод предназначен для подключения кнопки VALET
2
Чёрный/белый
Выход «Масса» - провод предназначен для подключения кнопки VALET.
Соединен с массой в процессорном блоке.
С8 – ОБЩИЙ РАЗЪЕМ ВХОДНЫХ ЛИНИЙ

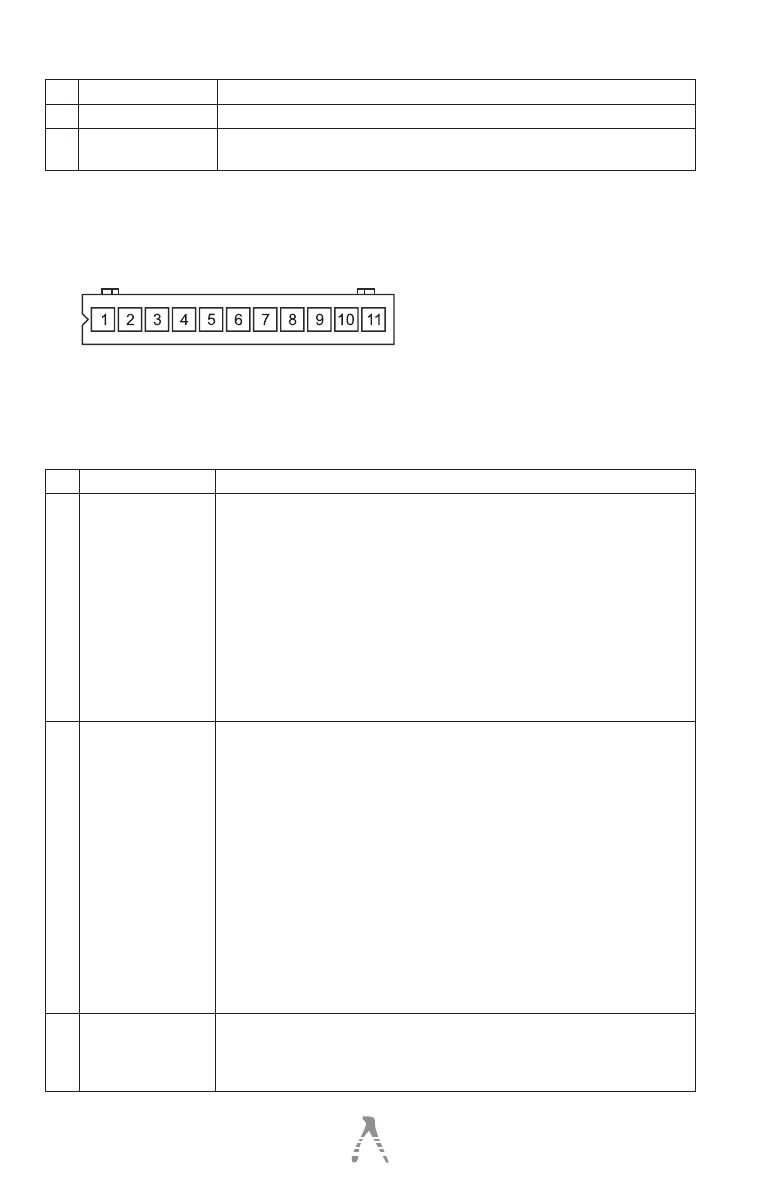

Рис. 4. Нумерация выводов для разъема С8
Разъём предназначен для подключения охранных и диагностических
датчиков.
РАЗЪЕМ С8
№
Цвет провода
Назначение
1
Белый/синий
Вход (-) «Запуск» - провод предназначен для подключения
дополнительного внешнего устройства, которое может управлять
автоматическим запуском двигателя. Такими устройствами могут
являться: GSM-терминал, внешний таймер, датчик температуры,
механическая кнопка. Если двигатель автомобиля не работает, то при
кратковременной подаче этим устройством массы на данный провод
система производит запуск двигателя в автоматическом режиме.
Если двигатель автомобиля работает в автоматическом режиме, то
при подаче этим устройством массы на данный провод система
останавливает работу двигателя. Если автомобиль с механической
трансмиссией, то необходимо выполнение режима резервирования
запуска двигателя для работы этого входа
2
Коричневый/
белый
Вход (-) «Датчик багажника» - провод предназначен для подключения
концевого датчика багажника. В то время, когда система стоит в режиме
охраны, замыкание этого провода на массу вызовет мгновенный
переход системы в режим тревоги. Возможно подключение этого
провода к штатному датчику открытия багажника (если он установлен).
Если датчик управляет включением освещения багажника независимо от
того, включены габаритные огни или нет, то применять диодную развязку
не надо (для большинства автомобилей). Если данный датчик управляет
включением освещения багажника только при включении габаритных
огней, то необходимо применить диодную развязку для его подключения
(см. стр. 28). Это программируемый вход, программируемая функция
J2-9 (см. стр. 18). При пользовательском значении функции J2-9
датчик багажника отключается при дистанционном отпирании замка
багажника в режиме охраны, датчик будет принят под охрану через 15
сек. после закрытия багажника
3
Фиолетовый
Вход (+) «Датчик багажника» - провод предназначен для подключения
концевого датчика багажника. Используйте его, если при открытии
багажника датчик замыкается на +12В. Этот провод имеет все функции
Коричневого/белого провода
14
