21
Фиолетовый
Выход и вход «Замок багажника» (15А). Программируемый выход
– программируемая функция J1-13 (см. страницу 17). Это контакты
внутреннего реле процессорного блока. При заводском значении
программируемой функции они замыкаются на 1 секунду, если
нажать Кнопку 2 брелока на 2 секунды. При пользовательском значении
программируемой функции они замыкаются на 4 сек. Допустимый ток
через контакты – до 15А. Это позволяет непосредственно коммутировать
питание привода отпирания замка багажника. При необходимости
наращивания проводов, их сечение должно быть выбрано в соответствии с
током потребления привода – обычно не менее 1мм
2
22
Фиолетовый
То же, что и 21
23
Зелёный/белый
«Общий контакт реле отпирания ЦЗ» (15А) – предназначен для управления
ЦЗ автомобиля. Переключающийся контакт № 30 внутреннего 15А реле
отпирания
24
Красный
Вход «Питание» (+12В; 5А) – питание процессорного блока.
Присоединяется к линии бортсети, соединенной с положительным
полюсом аккумулятора – через предохранитель на ток 5А. Недопустимо
питание каких-либо других устройств или узлов через предохранитель
в цепи питания процессорного блока. Это может стать причиной
уязвимости охранной системы при попытке угона

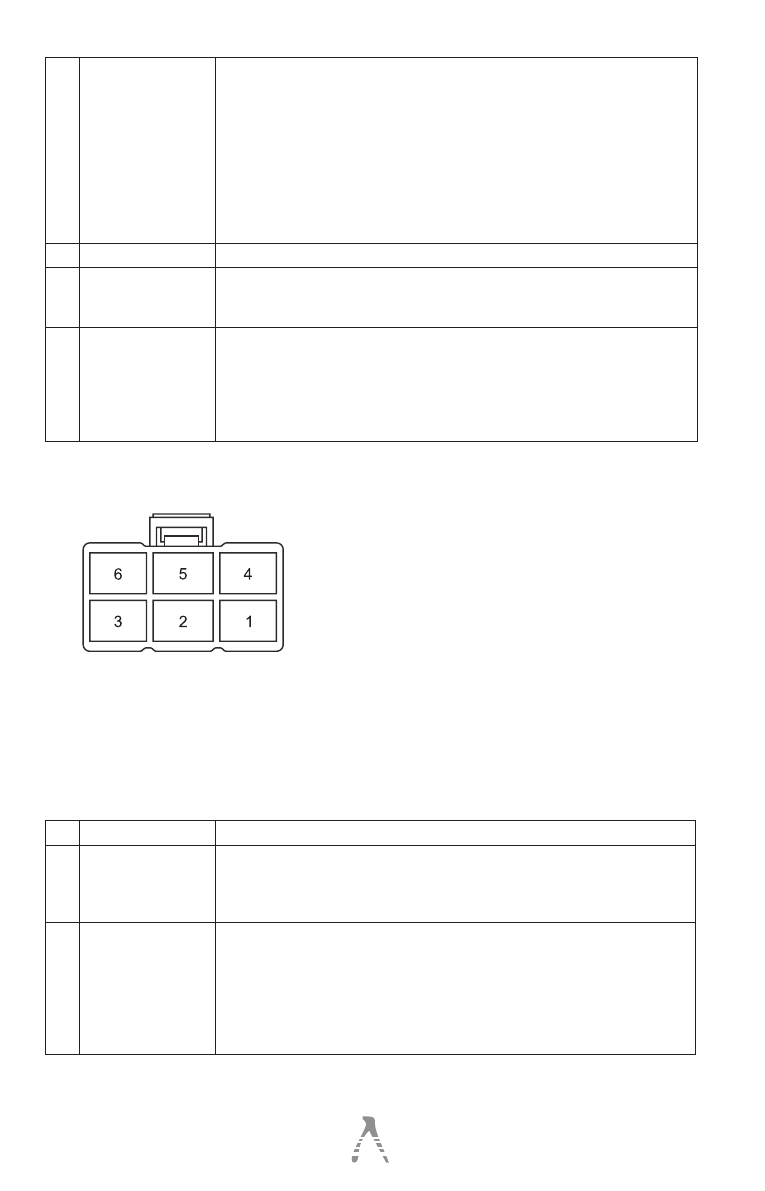

Рис. 3. Нумерация выводов для разъема С5
С5 – СИЛОВОЙ РАЗЪЕМ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ
Разъём предназначен для подключения питания и массы встроенного
блока автоматического запуска двигателя, а также содержит выходные
цепи, обеспечивающие автоматический запуск двигателя.
РАЗЪЕМ С5
№
Цвет провода
Назначение
1
Чёрный
Вход «Масса». Подключите этот провод на массу автомобиля.
Требуется соединение «под винт», место контакта должно быть
тщательно зачищено от краски и ржавчины. Не рекомендуется
наращивать данный провод
2
Красный
Вход «Питание» (+12В; 30А) – питание реле автоматического запуска
двигателя. Присоединяется к линии бортсети, соединенной с
положительным полюсом аккумулятора (замком зажигания) – через
предохранитель на ток 30А. Недопустимо питание каких-либо
других устройств или узлов через предохранитель в цепи питания
процессорного блока. Рекомендуется пропаивать место подключения
данного провода
12
