проникновения и (или) скопления воды. Выбирайте места, которые при
закрытых капоте и багажнике защищены резиновыми уплотнениями. Не
устанавливайте датчики на водостоках.
Датчики могут быть установлены с помощью скобы или в монтажном
отверстии соответствующего размера. Помните, что при правильной
установке подвижный шток датчика должен иметь свободный ход не менее
5 мм при закрытии капота или багажника. Датчик в багажном отделении
не должен мешать погрузке и выгрузке багажа, а датчик под капотом
– техническому обслуживанию автомобиля.
ВНИМАНИЕ!
¥×¢£¯ ¡×¦¤¥ ¡×¡ ©®¨×¥ª¡×¤¥× ×¥¡¯¡×
¤¡¨£ ¡¤¥¯×¥¡¡²× ¡×ס¢¤ ²×£¡¥×§¦ ©×
¥¡¥ª¤¡¡×¢¦¤
УСТАНОВКА ДАТЧИКА УДАРА
Выберите место на прочной поверхности переборки между
салоном и моторным отсеком и установите датчик удара со стороны
салона при помощи двух винтов. Датчик также может быть установлен
при помощи пластиковых стяжек или двусторонней липкой основы под
приборной панелью. Убедитесь в наличии свободного доступа к датчику
для его регулировки. Увеличение чувствительности датчика происходит
поворотом регулятора по часовой стрелке, уменьшение чувствительности
производится поворотом регулятора против часовой стрелки. Применение
в качестве чувствительного элемента датчика электретного микрофона
делает его нечувствительным к электромагнитным помехам, поэтому
возможно его крепление и на жгутах штатной электропроводки автомобиля.
НАЗНАЧЕНИЕ И ПОДСОЕДИНЕНИЕ ПРОВОДОВ

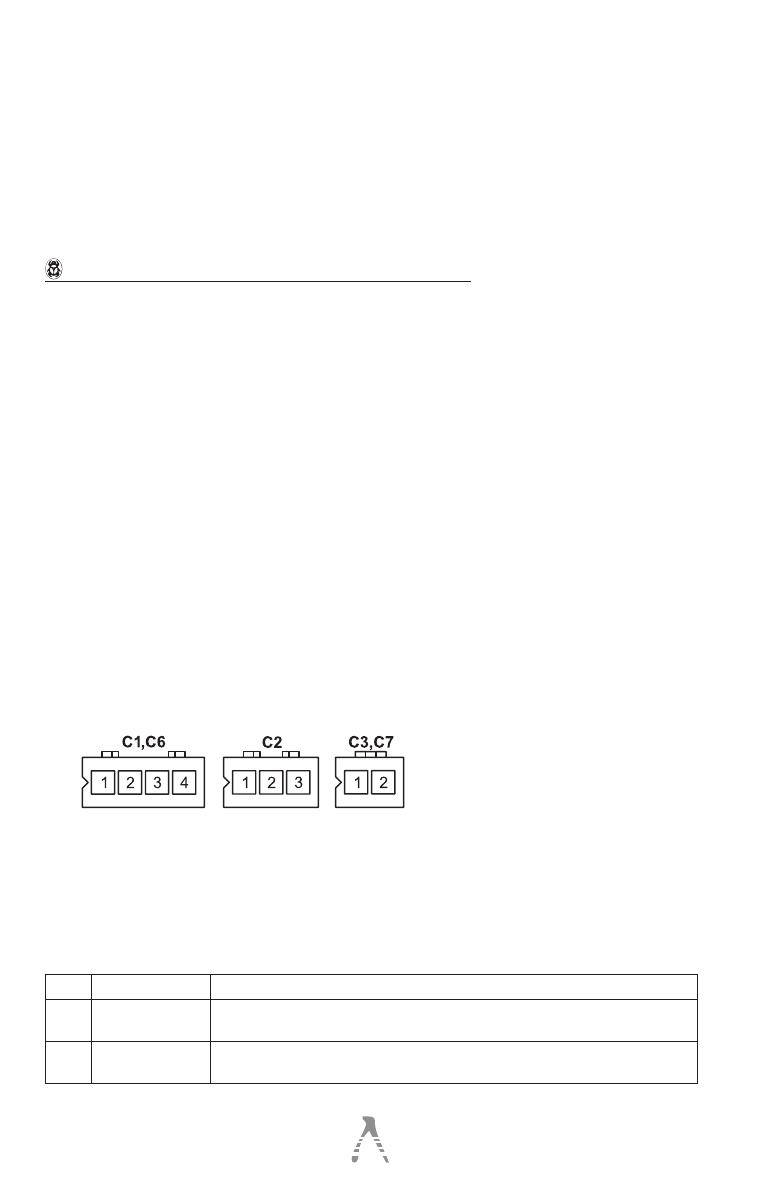

Рис.1. Нумерация выводов для разъемов С1, С2, С3, С6, С7
С1 – РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА УДАРА
Разъём предназначен для подключения двухуровневого датчика удара.
Подключите к разъёму С1 датчик удара при помощи входящего в комплект
поставки стандартного кабеля с двумя разъемами красного цвета.
РАЗЪЕМ С1
№ Цвет провода
Назначение
1
Синий
Вход (-) «Зона тревоги» Подача массы на этот вход в режиме охраны
вызывает срабатывание зоны тревоги
2
Белый
Вход (-) «Зона предупреждения» Подача массы на этот вход в режиме
охраны вызывает срабатывание зоны предупреждения
8
