3) Зеленый/Белый провод системы может быть также запрограммирован как
"отрицательный выход
для управления пейджером"
.
В этом случае Зеленый/Белый провод будет замыкаться на "массу" толь-
ко при срабатывании системы (программируемая функция # 16).
Подсоединение:
Подсоедините Зеле-
ный/Белый провод к проводу отрицатель-
ного триггера дополнительного пейджера.

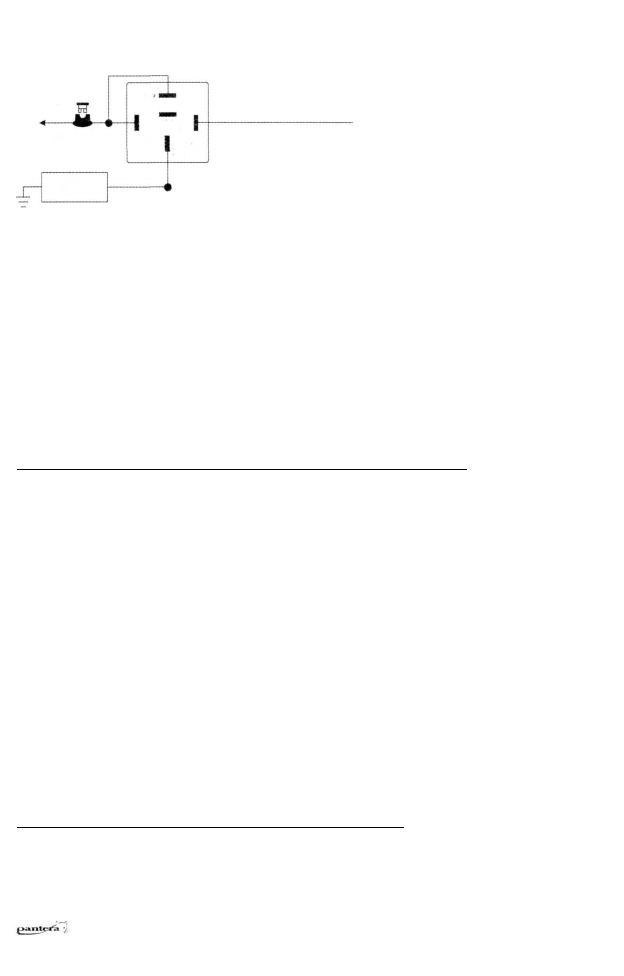

В том случае, если пейджер управляется
положительным триггером, используйте
дополнительное реле, как показано на схе-
ме.
4) Зеленый/Белый провод может быть также запрограммирован как
"отрицательный выход для от-
пирания всех дверей"
для реализации функции отпирания дверей в 2 этапа при снятии системы с ох-
раны. В этом случае будет замыкаться на "массу" на 1 секунду при повторном нажатии кнопки 1 пере-
датчика в течение 3 секунд после снятия системы с охраны (или кнопки 2 после бесшумного снятия с ох-
раны).
Подсоединение:
Для реализации данной функции необходимо будет подсоединить провода отпирания
6-контактного разъема системы только к электроприводу, установленному в двери водителя. Подсоеди-
ните Зеленый/Белый провод (используя, при необходимости, дополнительные реле) к проводам отпира-
ния всех остальных дверей
Важно! Используйте данный провод только для управления реле или подачи сигнала на сла-
боточный вход! Транзисторный выход способен обеспечить подачу тока, не превышающего
200 мА. Прямое подключение Зеленого/Белого провода к соленоиду, электродвигателю или
другому устройству, потребляющему большой ток, может привести к повреждению данного
выхода системы.
ПОДСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЕМОВ СИСТЕМЫ
2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА:
ВЫХОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ
БЛОКИРОВКИ СТАРТЕРА (ЗОА)
Подсоединение:
Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на
этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении "ЗА-
ПУСК", и напряжение ОВ, когда ключ зажигания находится в положении "ВЫКЛ"). Подсоедините ту часть
обрезанного провода, которая идет от замка зажигания, к одному толстому Черному проводу, а другую
часть обрезанного провода, идущую от стартера, подсоедините ко второму толстому Черному проводу.
4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ:
2-УРОВНЕВЫЙ ДАТЧИК УДАРА
Проложите Красный, Черный, Зеленый и Синий провода, оканчивающиеся 4-контактным белым разъе-
мом, от датчика удара; входящего в комплект системы, к основному блоку системы и подсоедините его с
одной стороны к датчику удара, а с другой - к белому 4-контактному разъему на блоке системы.
2-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ:
СВЕТОДИОДНЫЙ ИНДИКАТОР
Проложите Красный и Синий провода, оканчивающиеся 2-контактным белым разъемом, от СИДа к ос-
новному блоку системы и подсоедините его к белому 2-контактному разъему на блоке системы.
2-КОНТАКТНЫЙ СИНИЙ РАЗЪЕМ:
КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET
Проложите Серый и Черный провода, оканчивающиеся 2-контактным синим разъемом, от кнопочного
выключателя Valet к основному блоку системы и подсоедините его к синему 2-контактному разъему на
блоке системы.
6-КОНТАКТНЫЙ Р А З Ъ Е М :
У П Р А В Л Е Н И Е З А М К А М И Д В Е Р Е Й
Синий/Черный, Синий/Белый, Синий/Красный, Зеленый/Черный, Зеленый/Белый и Зеленый/Красный,
провода, оканчивающиеся 6-контактным разъемом, предназначены для подсоединения встроенных реле
управления замками дверей. Функции каждого из этих проводов показаны ниже:
PANTERA SLK-7i
© 2003 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.
www.AutoSet.ru
7
87
87а
8 5
30
86
+ 12В
пейджер
+ 12В
ЗЕЛЕНЫЙ/БЕЛЫЙ (-)
