БЕЛЫЙ/ЧЕРНЫИ ПРОВОД:
ПОЛОЖИТЕЛЬНЫЙ ВЫХОД НА СИРЕНУ
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки
сирены.
Подсоединение:
Подсоедините Белый/Черный провод к Красному проводу сирены. Подсоедините Чер-
ный провод массы сирены к "массе".
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД:
(-) ТРИГГЕР КАПОТА/БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании Темно-Зеленого провода на массу произой-
дет немедленное срабатывание системы.
Подсоединение:
Подсоедините Темно-Зеленый провод к предварительно установленным концевым
выключателям капота и/или багажника.
КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ:
+12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы и на встроенное реле управления указателями
поворотов. Подсоедините его
к
положительной клемме аккумулятора автомобиля.
2 БЕЛЫХ ПРОВОДА:
ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (15А
МАКС.)
1. Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны,
а также при срабатывании системы и при срабатывании режима "Anti-HiJack" (если данная функция
включена).
Подсоединение:
Подсоедините 2 Белых провода системы к правым и левым указателям поворота ав-
томобиля.
2. Вы также можете использовать Белые провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота.
Если в автомобиле цепь управления габаритными огнями
положительной
полярности, подсоедините 2
Белых провода системы непосредственно к цепям управления правыми и левыми габаритными огнями
автомобиля.
Если же цепь управления габаритными огнями
отрицательной
полярности (как в большинстве автомо-
билей японского производства), отсоедините Красный/Белый провод системы с предохранителем от
Красного провода системы и подсоедините Красный провод к "массе". После этого подсоедините 2 Бе-
лых провода непосредственно к цепям управления правыми и левыми габаритными огнями автомобиля.
ОРАНЖЕВЫЙ ПРОВОД:
ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ - БЛОКИ-
РОВКА СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ
(требуется установка дополнительного ре-
ле)
Этот провод служит для управления дополнительным нормально замкнутым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен
использоваться только для управления катушкой дополнительного реле.

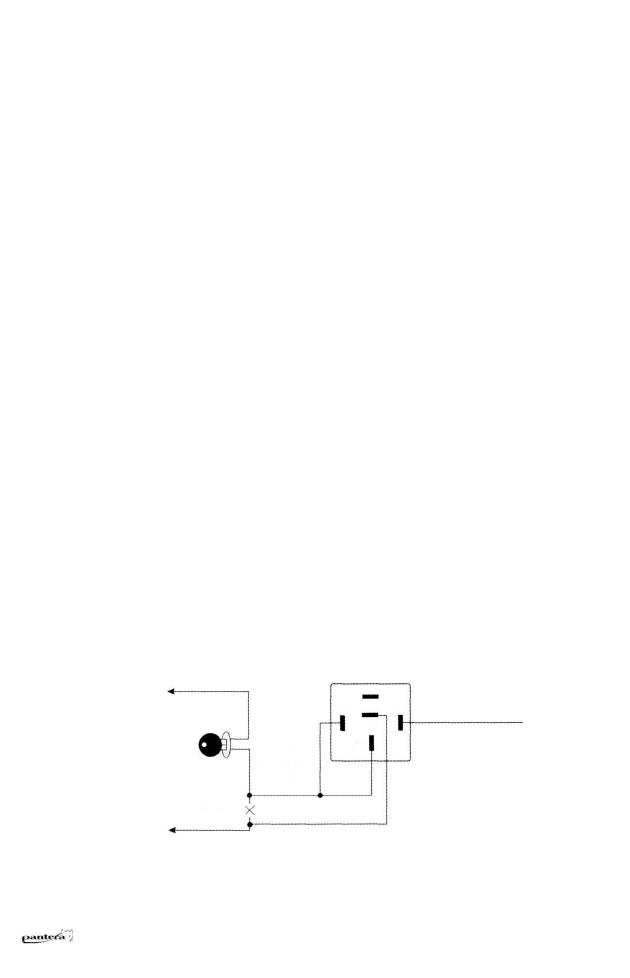

+ 12В от
аккумулятора
дополнительное нормально замкнутое
реле блокировки стартера
Замок
зажигания
Стартер
Подсоединение:
Подсоедините Оранжевый провод к контакту # 86 дополнительного реле. Подсоедини-
те контакт # 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении "ЗАПУСК", и присутствует напряжение 0В, когда ключ зажигания на-
ходится в положении "ВЫКЛ".
PANTERA SLK-7i
© 2003 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.
www.AutoSet.ru
5
разрезать
+ 12В в
положении
" С т а р т "
87
85
87а
86
30
О Р А Н Ж Е В Ы Й (-)
