Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и
подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту # 87А реле.
Подсоедините другую часть провода к контакту # 30 реле.
Примечание:
Обратите внимание на то, что при использовании такого варианта подсоединения пита-
ние на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом,
реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать Оранже-
вый провод для блокировки какой-либо иной цепи, кроме цепи стартера.
ЗЕЛЕНЫЙ/БЕЛЫЙ ПРОВОД:
ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ДЛЯ УПРАВЛЕНИЯ "ВЕЖЛИВОЙ
ПОДСВЕТКОЙ" / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ОТРИЦАТЕЛЬ-
НЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ПЕЙДЖЕРОМ/ ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ
ДВЕРЕЙ
(требуется установка дополнительного реле)
1) Штатная функция Зеленого/Белого провода - обеспечивать включение внутрисалонного освещения на
30 секунд после снятия системы с охраны ("вежливая подсветка" салона) и мигание внутрисалонного ос-
вещения при срабатывании системы.
Это транзисторный слаботочный выход (200 мА) и должен использоваться только для управления ка-
тушкой дополнительного реле,

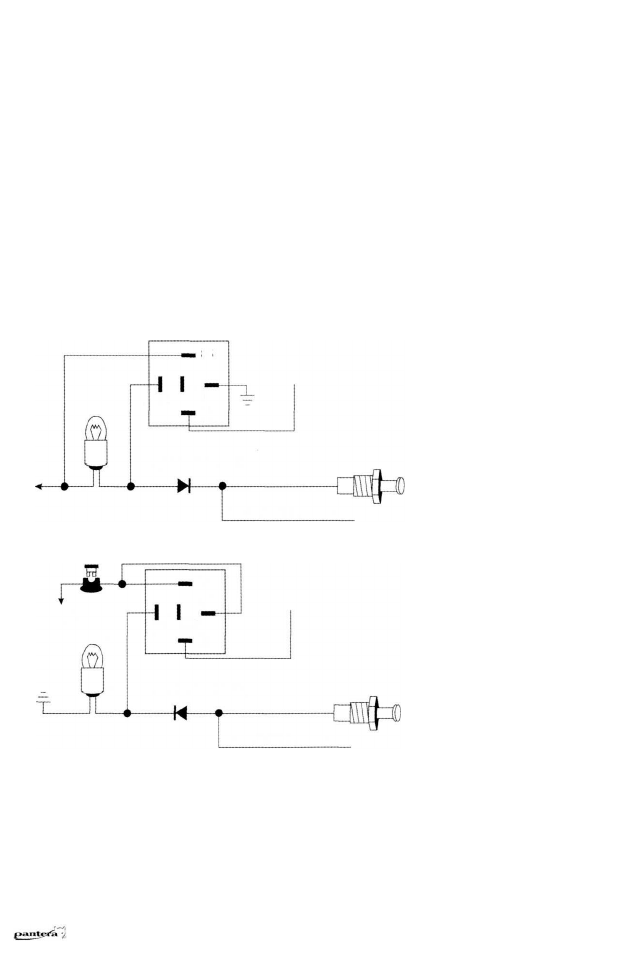

ВНУТРИСАЛОННОЕ ОСВЕЩЕНИЕ С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
Подсоединение:
Подключи-
те Зеленый/Белый провод к
контакту # 86 дополнитель-
ного З0А реле и подсоедини-
те контакт # 85 реле к +12В.
Подсоедините остальные
контакты реле в соответст-
вии с полярностью цепи
внутрисалонного освещения
как показано на схемах.
Концевой выключатель
двери (-)
ВНУТРИСАЛОННОЕ ОСВЕЩЕНИЕ С ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
ЗЕЛЕНЫЙ/БЕЛЫЙ (-)
Концевой выключатель
двери (+)
Внимание! Обязательно
используйте диод для изо-
лирования цепи управления
внутри салонным освеще-
нием от цепи триггера две-
ри. В противном случае не
сможет правильно работать
функция автоматической
повторной постановки сис-
темы в режим охраны.
Лампочка внутрисалонного
освещения
2) Если автомобиль оборудован электрическими стеклоподъемниками Зеленый/Белый провод системы
может быть запрограммирован как
"отрицательный выход для закрывания окон автомобиля"
(программируемая функция # 16) и тогда этот провод будет замыкаться на массу на 30 секунд после по-
становки системы на охрану с помощью брелка-передатчика. Для того, чтобы работа электрических
стеклоподъемников не вызвала срабатывания системы, система автоматически отключит вход датчика
удара на все время, пока данный выход активизирован + еще 3 секунды.
Подсоединение:
Найдите провод штатного модуля управления электрическими стеклоподъемниками
автомобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините Зеле-
ный/Белый провод к данному проводу. При необходимости используйте дополнительные реле.
PANTERA SLK-7i
© 2003 Saturn High-Tech, Inc. USA
Диод 1N5301 (5А)
КОРИЧНЕВЫЙ
Лампочка внутрисалонного
освещения
+ 1 2 В
86
87а
30
85
87
ЗЕЛЕНЫЙ/БЕЛЫЙ (-)
ФИОЛЕТОВЫЙ
Диод 1N5301 (5А)
+
12В
87
87а
86
30
85
6
