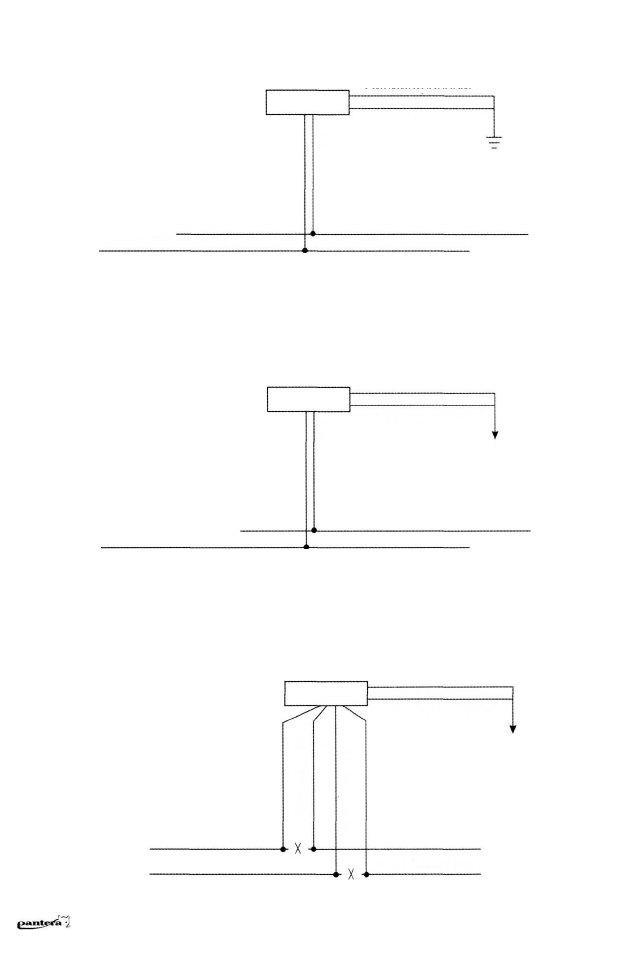

Схема 1. 3-проводная система с отрицательной
полярностью (большинство японских автомобилей)
Зеленый/Черный и Синий/Черный провода не используются.
Схема 2. 3-проводная система с положительной
полярностью (большинство автомобилей GM)
Синий/Красный
Зеленый/Черный и Синий/Черный провода не используются.
Схема 3. 5 (4) проводная система с переменной полярностью
(большинство автомобилей Ford и Chrysler)
6-контактный разъем
Синий/Красный
Выключатель
в двери
водителя
PANTERA SLK-7i
© 2003 Saturn High-Tech, Inc. USA
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.
www.AutoSet.ru
Зеленый/Красный
6-контактный разъем
Синий/Белы
й
Зеленый/Белы
й
Ш т а т н ы й провод отпирания
Ш т а т н ы й провод запирания
Ш т а т н ы й провод отпирания
Зеленый/Красный
Синий/Красный
6-контактный разъем
Синий/Белы
й
Зеленый/Белы
й
Ш т а т н ы й провод запирания
Зеленый/Черны
й
Зеленый/Белы
й
Синий/Черны
й
Синий/Белы
й
Зеленый/Красный
к+12 В
провод запирания
разрезать
разрезать
Выключатель
в двери
пассажира
16
провод отпирания
