PANTERA “BILARM” SLK-550RS © Saturn Marketing Ltd.
10
Подсоединение
:
Подсоедините
Зеленый
/
Белый
провод
к
проводу
питания
или
триггера
дополнительно
-
го
пейджера
.
Подсоедините
Зеленый
/
Желтый
провод
к
+12
В
или
к
"
массе
"
в
зависимости
от
полярности
провода
питания
или
триггера
дополнительного
пейджера
.
4)
Зеленый
/
Белый
провод
может
быть
также
запрограммирован
как
“
выход
для
управления
внутри
-
салонным
освещением
”.
В
этом
случае
Зеленый
/
Белый
провод
будет
замыкаться
с
Зеленым
/
Желтым
проводом
на
30
секунд
после
снятия
системы
с
охраны
и
импульсно
замыкаться
при
срабатывании
сис
-
темы
,
обеспечивая
включения
внутрисалонного
освещения
.
Подсоединение
:
Подсоедините
Зеленый
/
Белый
провод
к
проводу
лампы
внутрисалонного
освещения
.
Подсоедините
Зеленый
/
Желтый
провод
к
+12
В
или
к
"
массе
"
в
зависимости
от
полярности
управляюще
-
го
провода
лампы
внутрисалонного
освещения
.

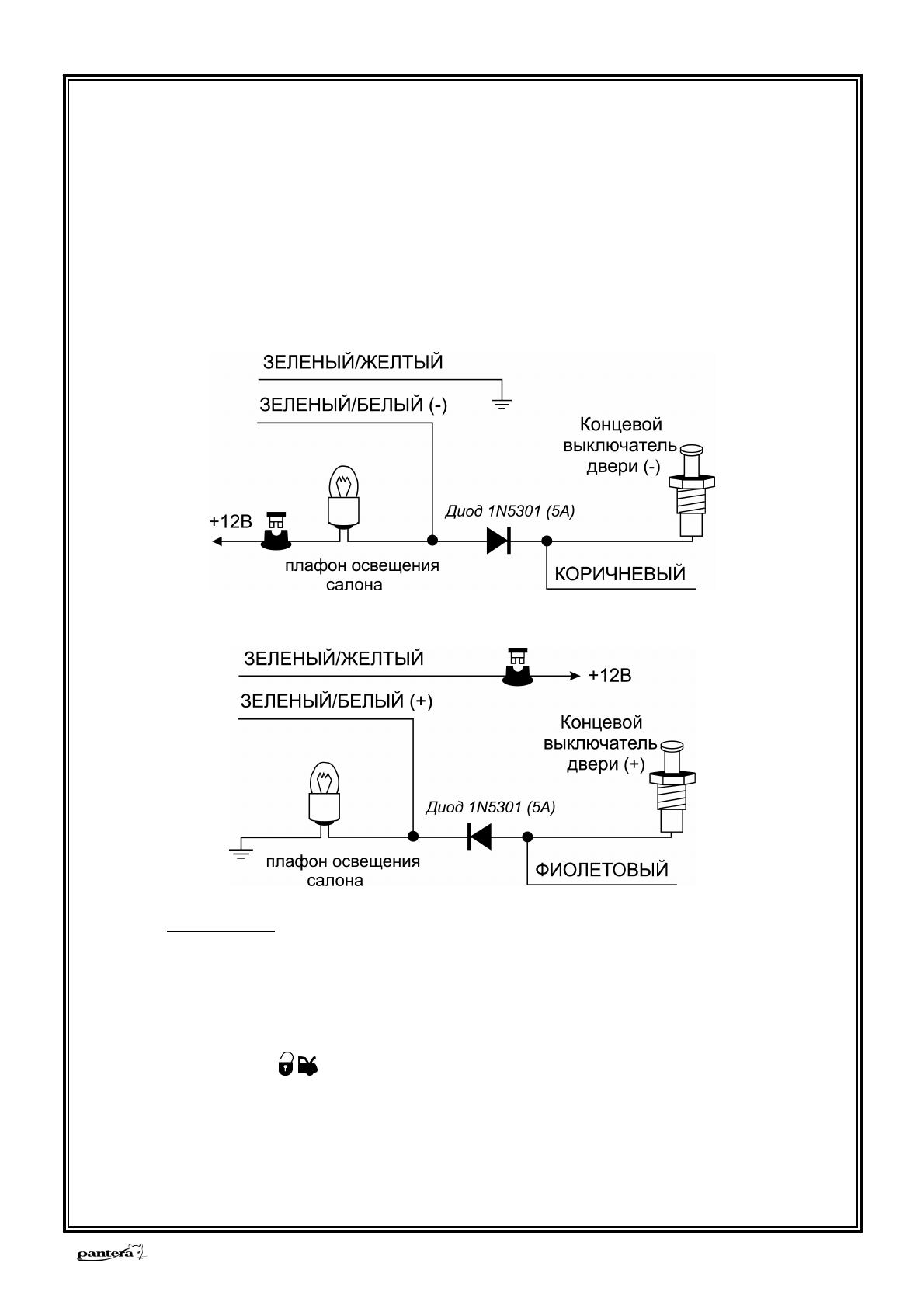

ЦЕПЬ
ВНУТРИСАЛОННОГО
ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ
ПОЛЯРНОСТИ
ЦЕПЬ
ВНУТРИСАЛОННОГО
ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ
ПОЛЯРНОСТИ
Внимание
!
Обязательно
используйте
диод
для
изолирования
цепи
управления
внутрисалонным
ос
-
вещением
от
цепи
триггера
двери
.
В
противном
случае
не
сможет
правильно
работать
функция
пассив
-
ной
постановки
на
охрану
и
функция
автоматической
повторной
постановки
системы
в
режим
охраны
.
5)
Зеленый
/
Белый
провод
может
быть
также
запрограммирован
как
“
выход
для
отпирания
всех
две
-
рей
”
для
реализации
функции
отпирания
дверей
в
2
этапа
при
снятии
системы
с
охраны
.
В
этом
случае
Зеленый
/
Желтый
провод
будет
замыкаться
с
Зеленым
/
Белым
проводом
на
1
секунду
при
повторном
нажатии
кнопки
/
передатчика
в
течение
5
секунд
после
сигналов
подтверждения
снятия
системы
с
охраны
.
Подсоединение
:
Для
реализации
данной
функции
необходимо
будет
подсоединить
Зеленый
/
Белый
провод
6-
контактного
разъема
управления
замками
только
к
электроприводу
,
установленному
в
двери
водителя
.
Подсоедините
Зеленый
/
Белый
провод
(
используя
,
при
необходимости
,
дополнительные
реле
)
к
проводам
отпирания
всех
остальных
дверей
.
