ПОДСОЕДИНЕНИЕ
ДОПОЛНИТЕЛЬНОГО
Н
.
З
.
РЕЛЕ
БЛОКИРОВКИ
ДВИГАТЕЛЯ

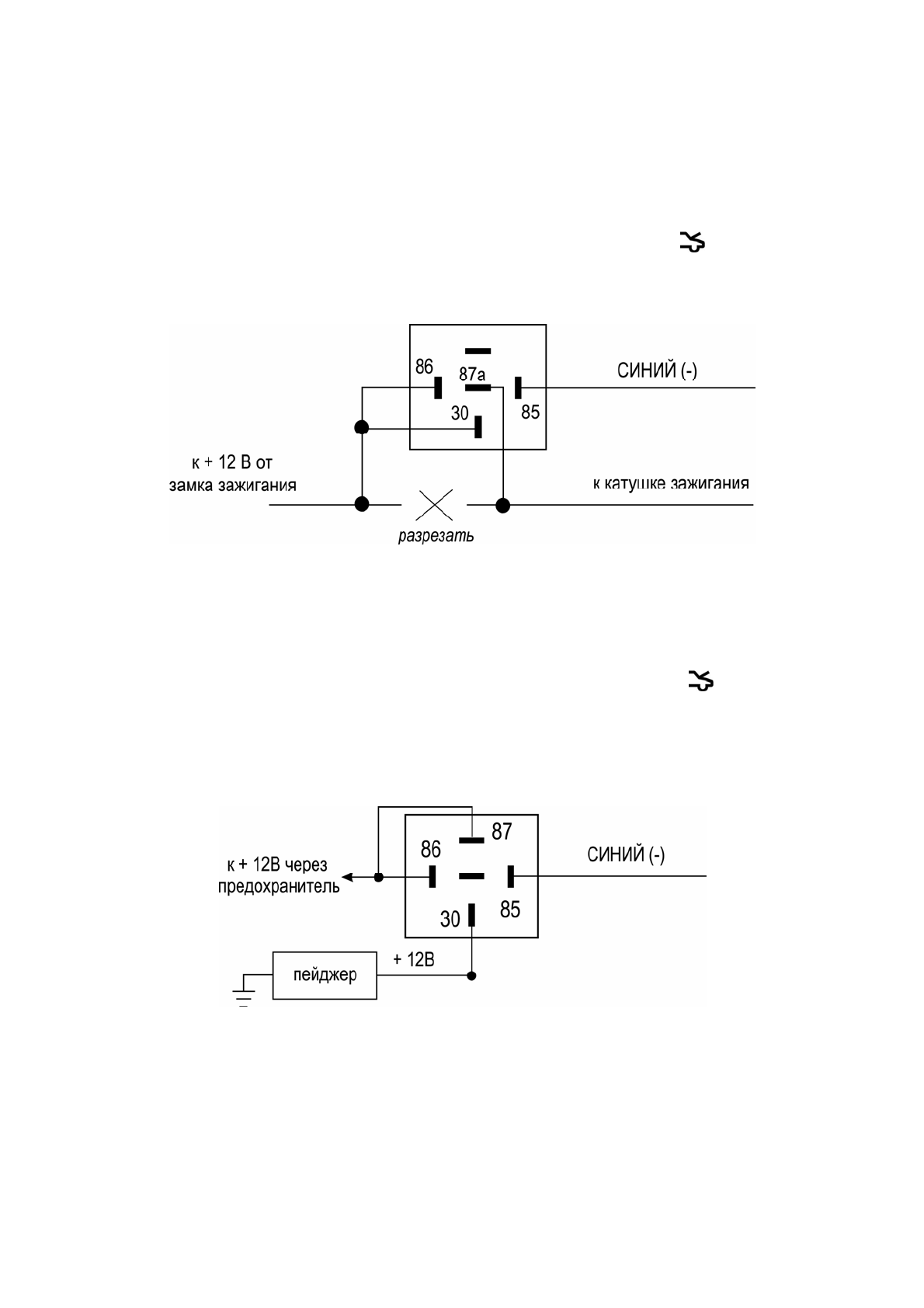

Ниже
приведена
схема
подключения
Синего
или
Оранжевого
/
Чёрного
провода
для
блокировки
цепи
зажигания
с
использованием
дополнительного
Н
.
З
.
реле
.
Синий
или
Оранжевый
/
Чёрный
провод
должен
быть
запрограммирован
как
«
отрицательный
выход
при
включенном
режиме
охраны
для
управления
дополнительным
Н
.
З
.
реле
блокировки
двигателя
» (
программируемая
функция
# 17
или
19).
При
использовании
Синего
провода
для
реализации
данной
функции
этот
выход
системы
уже
более
не
будет
замыкаться
на
“
массу
”
при
нажатии
и
удерживании
кнопки
передатчика
на
2
секунды
.
Вместо
этого
Синий
провод
будет
автоматически
замыкаться
на
“
массу
”
каждый
раз
при
постановке
системы
на
охрану
и
будет
оставаться
в
данном
состоянии
до
снятия
системы
с
охраны
.
ПОДКЛЮЧЕНИЕ
ДЛЯ
УПРАВЛЕНИЯ
ДОПОЛНИТЕЛЬНЫМ
ПЕЙДЖЕРОМ
Вы
можете
использовать
Синий
или
Оранжевый
/
Чёрный
провод
системы
как
«
отрицательный
выход
для
управления
дополнительным
пейджером
».
Для
этого
запрограммируйте
соответст
-
вующим
образом
функцию
# 17
или
19.
При
использовании
Синего
провода
для
реализации
данной
функции
этот
выход
системы
уже
более
не
будет
замыкаться
на
“
массу
”
при
нажатии
и
удерживании
кнопки
передатчика
на
2
секунды
.
Вместо
этого
Синий
провод
будет
автоматически
замыкаться
на
“
массу
”
при
сраба
-
тывании
системы
.
Подсоедините
Синий
или
Оранжевый
/
Чёрный
провод
системы
к
проводу
отрицательного
триг
-
гера
дополнительного
пейджера
.
В
том
случае
,
если
пейджер
управляется
положительным
триггером
,
используйте
дополнительное
реле
как
показано
на
схеме
:
PANTERA CLK-500/600/650
