ПОДКЛЮЧЕНИЕ
ДЛЯ
РЕАЛИЗАЦИИ
ФУНКЦИИ
ПОСТАНОВКИ
НА
ОХРАНУ
ПРИ
ЗА
-
ПУЩЕННОМ
ДВИГАТЕЛЕ

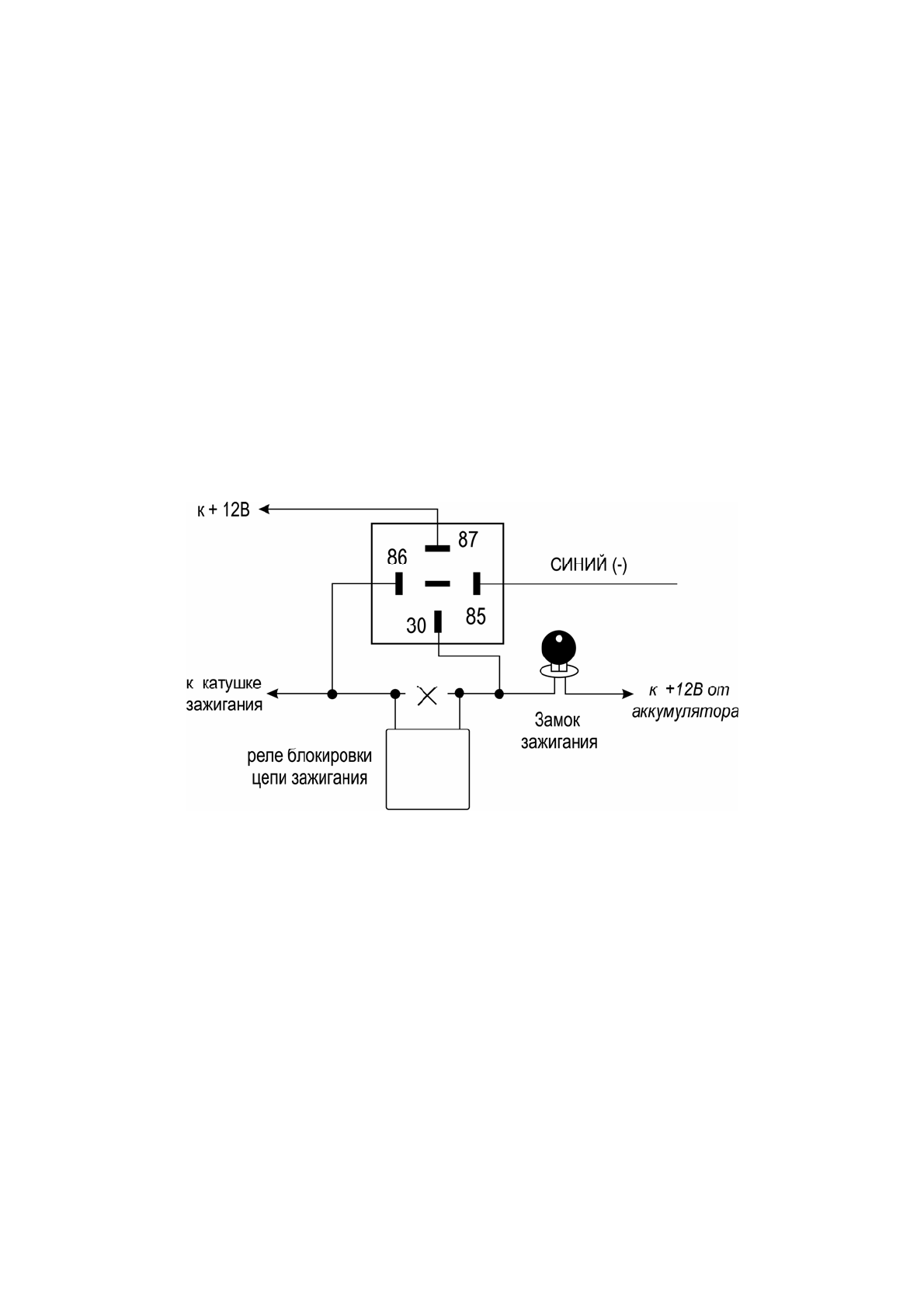

Вы
можете
использовать
Синий
провод
системы
для
того
,
чтобы
система
подавала
питание
на
замок
зажигания
в
течение
определенного
времени
.
В
этом
случае
Вы
сможете
ставить
систему
в
режим
охраны
с
заведенным
двигателем
,
не
оставляя
ключи
в
замке
зажи
-
гания
(
если
программируемая
функция
# 10
включена
).
Для
реализации
данной
функции
:
a)
Оранжевый
провод
системы
ДОЛЖЕН
использоваться
для
блокировки
цепи
зажигания
.
b)
Включите
программируемую
функцию
# 10 (
возможность
постановки
автомобиля
на
охрану
с
работающим
двигателем
).
c)
Запрограммируйте
выход
2-
го
канала
системы
(
Синий
провод
)
как
“
постоянный
” (
функция
№
18);
d)
Подсоедините
Синий
провод
системы
к
контакту
# 85
дополнительного
реле
.
e)
Подсоедините
контакты
# 86
и
# 30
реле
к
проводу
от
замка
зажигания
,
на
который
поступа
-
ет
напряжение
+12
В
,
когда
ключ
зажигания
находится
в
положениях
“
ВКЛ
” (ON)
и
“
ЗАПУСК
”
(CRANK)
и
присутствует
напряжение
0
В
,
когда
ключ
зажигания
находится
в
любом
ином
по
-
ложении
.
Контакт
# 86
реле
должен
быть
подключен
к
данному
проводу
ПОСЛЕ
места
под
-
соединения
дополнительного
реле
блокировки
цепи
зажигания
.
f)
Подсоедините
контакт
# 87
реле
к
постоянному
питанию
+12
В
через
предохранитель
.
ПОДКЛЮЧЕНИЕ
ДЛЯ
РЕАЛИЗАЦИИ
ФУНКЦИИ
ПОСТАНОВКИ
НА
ОХРАНУ
С
ВКЛЮЧЕНИЕМ
РЕЖИМА
«
ТУРБО
»
Вы
можете
использовать
Синий
провод
системы
для
включения
режима
“
турбо
”
при
установке
системы
на
автомобиль
с
двигателем
,
оснащенным
турбонаддувом
.
Для
реализации
данной
функции
:
a)
Включите
программируемую
функцию
# 10 (
возможность
постановки
автомобиля
на
охрану
с
работающим
двигателем
).
b)
Запрограммируйте
выход
2-
го
канала
системы
(
Синий
провод
)
как
“
таймерный
180-
секундный
” (
функция
# 18).
c)
Подсоедините
Синий
провод
системы
к
контакту
# 85
дополнительного
реле
.
d)
Подсоедините
контакты
# 86
и
# 30
реле
к
проводу
от
замка
зажигания
,
на
который
поступа
-
ет
напряжение
+12
В
,
когда
ключ
зажигания
находится
в
положениях
“
ВКЛ
” (ON)
и
“
ЗАПУСК
”
(CRANK)
и
присутствует
напряжение
0
В
,
когда
ключ
зажигания
находится
в
любом
ином
по
-
ложении
.
Контакт
# 86
реле
должен
быть
подключен
к
данному
проводу
ПОСЛЕ
места
под
-
соединения
дополнительного
реле
блокировки
цепи
зажигания
.
Подсоедините
контакт
# 87
реле
к
постоянному
питанию
+12
В
через
предохранитель
(
как
показано
на
схеме
выше
).
PANTERA CLK-500/600/650
38
