дините
к
нему
Фиолетовый
провод
системы
.
Затем
найдите
провод
,
который
замыкается
с
общим
проводом
встроенной
контактной
группы
,
когда
дверь
не
заперта
.
Подключите
этот
провод
к
по
-
стоянному
питанию
+12
В
автомобиля
.
Третий
провод
встроенной
контактной
группы
заизолируйте
.
b)
Если
в
автомобиле
используются
концевые
выключатели
дверей
положительной
полярности
,
запрограммируйте
Коричневый
провод
может
быть
также
запрограммирован
как
“(-)
вход
для
подключения
5-
проводного
электропривода
” (
программируемая
функция
# 16).
В
этом
случае
,
при
замыкании
Коричневого
провода
на
“
массу
”
система
будет
автоматически
подавать
импульс
для
отпирания
дверей
автомобиля
,
а
при
отключении
от
"
массы
"
система
будет
автоматически
подавать
импульс
для
запирания
дверей
автомобиля
,
но
только
при
выключенном
режиме
охраны
.
При
включенном
режиме
охраны
замыкание
Коричневого
провода
на
“
массу
”
будет
только
вызывать
немедленное
срабатывание
системы
и
повторное
запирание
дверей
.
Среди
проводов
5-
проводного
электропривода
,
установленного
в
двери
водителя
,
найдите
провод
,
соответствующий
общему
контакту
встроенной
в
электропривод
контактной
группы
.
Подсоедините
к
нему
Коричневый
провод
системы
.
Затем
найдите
провод
,
который
замыкается
с
общим
проводом
встроенной
контактной
группы
,
когда
дверь
не
заперта
.
Подключите
этот
провод
к
"
массе
"
автомобиля
.
Третий
провод
встроенной
контактной
группы
заизолируйте
.

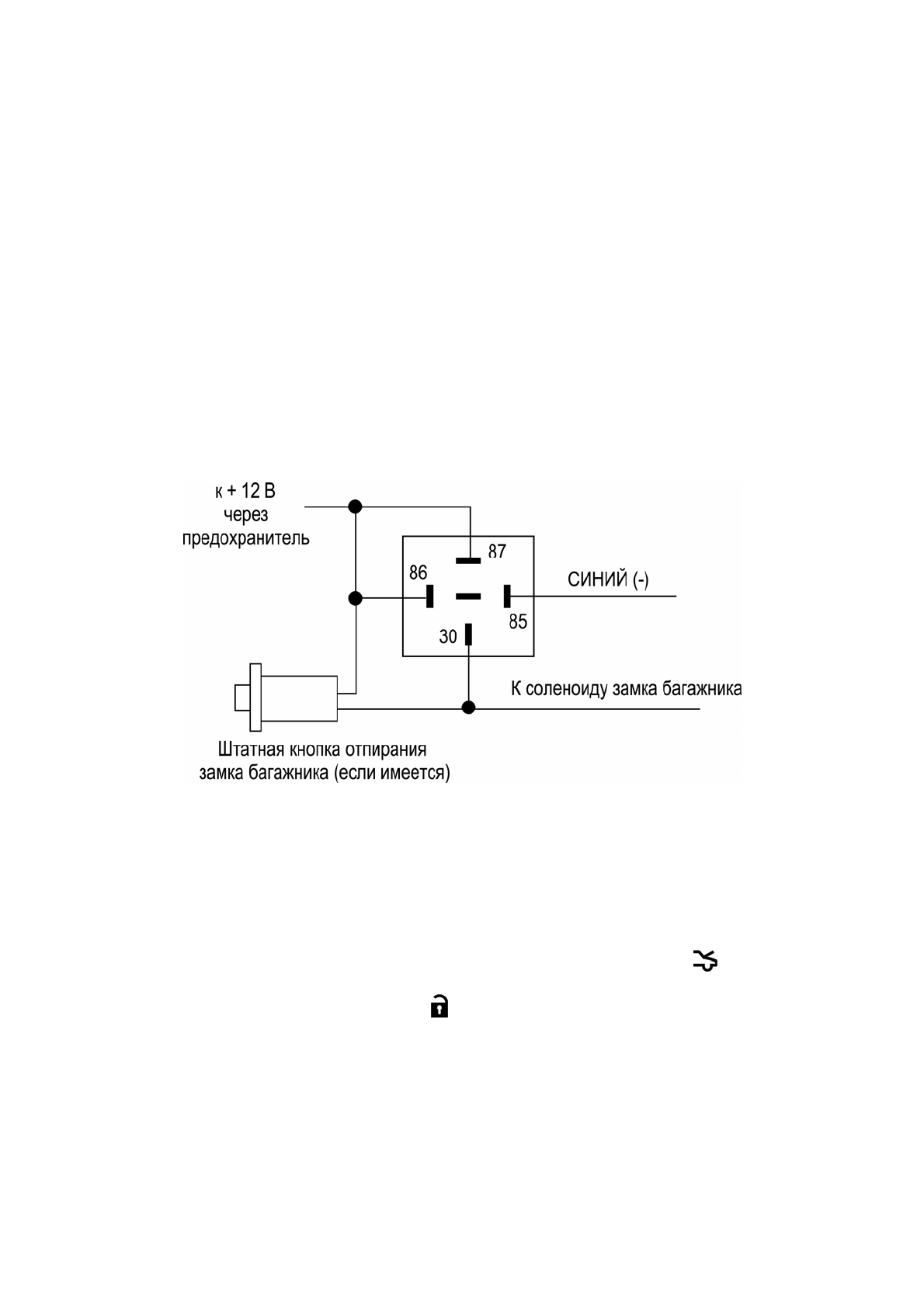

ПОДКЛЮЧЕНИЕ
ЭЛЕКТРИЧЕСКОГО
ЗАМКА
БАГАЖНИКА
к
ВЫХОДУ
2-
ГО
КАНА
-
ЛА
СИСТЕМЫ
(
см
.
программирование
функций
№
17, 18).
ПОДКЛЮЧЕНИЕ
ДЛЯ
РЕАЛИЗАЦИИ
ФУНКЦИИ
ЗАКРЫВАНИЯ
ОКОН
АВТОМОБИЛЯ
ПРИ
ПОСТАНОВКЕ
НА
ОХРАНУ
Если
автомобиль
оборудован
электрическими
стеклоподъемниками
,
то
Вы
можете
использовать
Синий
или
Оранжевый
/
Чёрный
провод
системы
как
“
отрицательный
выход
для
закрывания
окон
автомобиля
при
постановке
системы
на
охрану
”.
Для
этого
запрограммируйте
соответствующим
образом
функцию
# 17
или
19 .
При
использовании
Синего
провода
для
реализации
данной
функции
этот
выход
системы
уже
более
не
будет
замыкаться
на
“
массу
”
при
нажатии
и
удерживании
кнопки
передатчика
на
2
секунды
.
Вместо
этого
Синий
провод
будет
замыкаться
на
“
массу
”
на
30
секунд
после
поста
-
новки
системы
на
охрану
.
Нажатие
кнопки
передатчика
в
течение
этих
30
секунд
остановит
работу
данного
выхода
системы
(
система
при
этом
останется
в
режиме
охраны
).
Для
того
,
чтобы
работа
электрических
стеклоподъемников
не
вызвала
срабатывания
системы
,
система
автоматически
отключит
вход
датчика
удара
на
все
время
,
пока
данный
выход
активи
-
зирован
+
еще
3
секунды
.
Найдите
провод
штатного
модуля
управления
электрическими
стеклоподъемниками
автомоби
-
ля
,
при
замыкании
которого
на
“
массу
”
происходит
закрывание
окон
.
Подсоедините
Синий
или
Оранжевый
/
Чёрный
провод
системы
к
данному
проводу
.
PANTERA CLK-500/600/650
37
