KGB FX-5 «
Инструкция
по
эксплуатации
и
установке
системы
»
ver. 2
© Saturn Marketing Ltd.
39
УСТАНОВКА
И
ПОДСОЕДИНЕНИЕ
АВТОСИГНАЛИЗАЦИИ
6-
КОНТАКТНЫЙ
РАЗЪЁМ
ПОДКЛЮЧЕНИЯ
ЭЛЕКТРОПРИВОДОВ
ЗАМКОВ
ДВЕРЕЙ
6-
контактный
разъём
типа
"
Молекс
"
на
основном
блоке
системы
используется
для
подключения
к
элек
-
троприводам
замков
дверей
автомобиля
.
ЗЕЛЁНО
-
ЧЁРНЫЙ
,
ЗЕЛЁНЫЙ
,
СИНЕ
-
ЧЁРНЫЙ
,
СИНИЙ
и
два
ЧЁРНО
-
КРАСНЫХ
провода
системы
предназначены
для
подсоединения
встроенных
реле
управления
замками
дверей
.

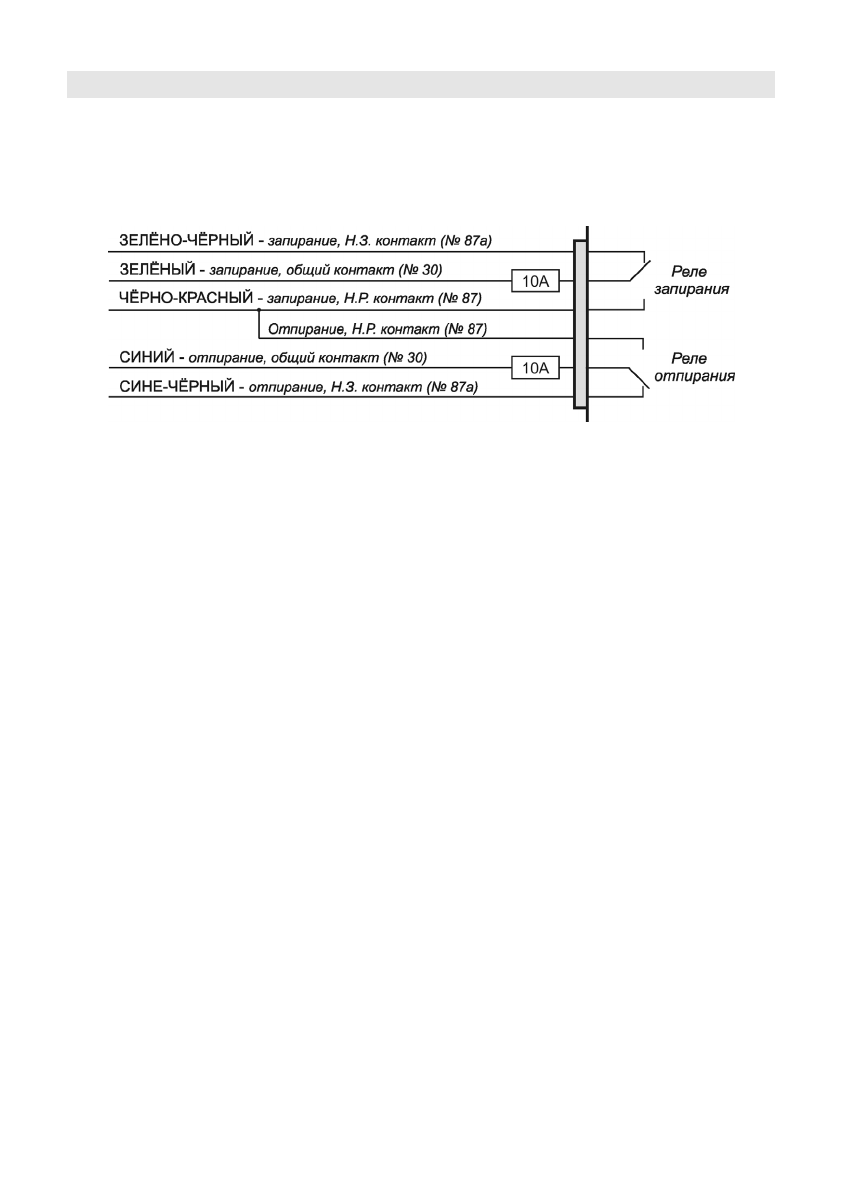

Функция
каждого
из
этих
проводов
показана
ниже
.
Перед
подключением
системы
к
штатным
электроприводам
замков
дверей
необходимо
определить
тип
штатной
системы
центрального
замка
.
Для
этого
–
выньте
выключатель
дверного
замка
из
панели
две
-
ри
водителя
и
протестируйте
провода
,
идущие
от
выключателя
.
3-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ОТРИЦАТЕЛЬНОЙ
ПОЛЯРНОСТЬЮ
Если
от
выключателя
идет
3
провода
,
один
из
которых
постоянно
замкнут
на
массу
(
независимо
от
по
-
ложения
выключателя
),
а
из
двух
других
проводов
один
будет
замыкаться
на
массу
при
переводе
вы
-
ключателя
в
положение
«Lock» («
Закрыто
»),
а
другой
будет
замыкаться
на
массу
при
переводе
выклю
-
чателя
в
положение
«Unlock» («
Открыто
») –
Вы
имеете
дело
с
3-
проводной
системой
с
отрицательной
полярностью
.
♦
В
автомобилях
такого
типа
ЗЕЛЁНЫЙ
/
ЧЕРНЫЙ
и
СИНИЙ
/
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
ЧЕРНЫЕ
/
КРАСНЫЕ
провода
системы
должны
быть
подсоединены
к
«
массе
».
♦
Подсоедините
ЗЕЛЕНЫЙ
провод
к
штатному
проводу
запирания
автомобиля
.
♦
Подсоедините
СИНИЙ
провод
к
штатному
проводу
отпирания
автомобиля
.
3-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ПОЛОЖИТЕЛЬНОЙ
ПОЛЯРНОСТЬЮ
Если
от
выключателя
идет
3
провода
,
один
из
которых
постоянно
замкнут
на
+12
В
(
независимо
от
по
-
ложения
выключателя
),
а
из
двух
других
проводов
один
будет
замыкаться
на
+12
В
при
переводе
вы
-
ключателя
в
положение
«Lock» («
Закрыто
»),
а
другой
будет
замыкаться
на
+12
В
при
переводе
выклю
-
чателя
в
положение
«Unlock» («
Открыто
») –
Вы
имеете
дело
с
3-
проводной
системой
с
положительной
полярностью
.
Подсоедините
систему
как
показано
на
схеме
.
♦
В
автомобилях
такого
типа
ЗЕЛЁНЫЙ
/
ЧЕРНЫЙ
и
СИНИЙ
/
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
ЧЕРНЫЕ
/
КРАСНЫЕ
провода
системы
должны
быть
подсоединены
к
+12
В
.
♦
Подсоедините
ЗЕЛЕНЫЙ
провод
к
штатному
проводу
запирания
автомобиля
.
♦
Подсоедините
СИНИЙ
провод
к
штатному
проводу
отпирания
автомобиля
.
